Hình ảnh và thông số kỹ thuật của mã 2218SK.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vòng Bi NTN 2218SK thuộc nhóm Vòng bi cầu tự lựa 2 dãy NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 2218SK
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN

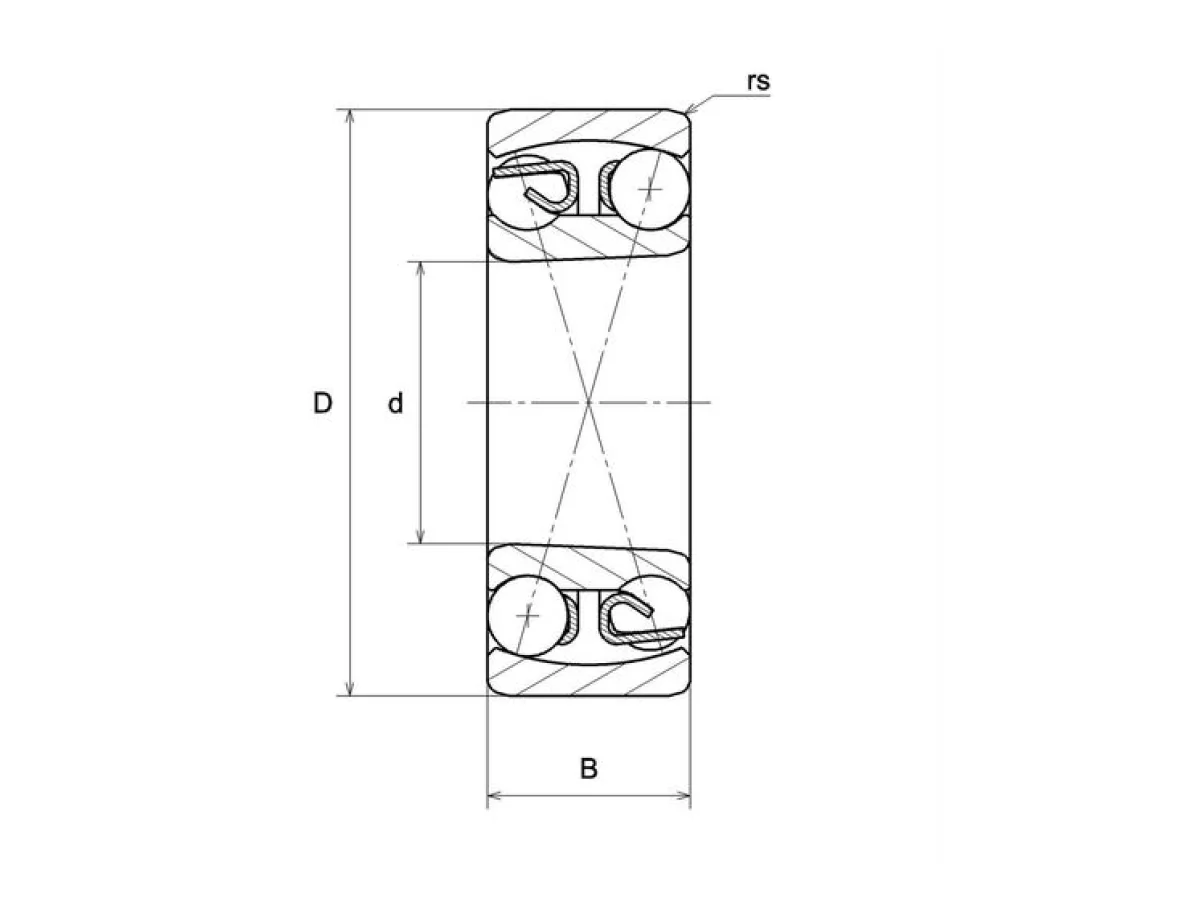

- d - Đường kính lỗ trục
- 90 mm
- D - Đường kính ngoài
- 160 mm
- B - Chiều rộng
- 40 mm
- rs - Bán kính góc lượn tối thiểu
- 2 mm
- Ống lót tham khảo
- H318X
- Khe hở vòng bi
- CN
- Lớp chính xác
- P0
- Trọng lượng
- 3,22 kg
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 70,5 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 28,7 kN
- Cu - Giới hạn tải trọng mỏi
- 1,8 kN
- e - Trị số giới hạn
- 0.27
- Y0 - Hệ số tải trọng trục tĩnh
- 2.5
- Y1 - Hệ số tải trọng trục thấp hơn
- 2.4
- Y2 - Hệ số tải trọng trục trên
- 3.7
- N lim - Tốc độ giới hạn bôi trơn dầu
- 4300 tr/min
- N lim - Tốc độ giới hạn bôi trơn mỡ
- 3600 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -20 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 120 °C

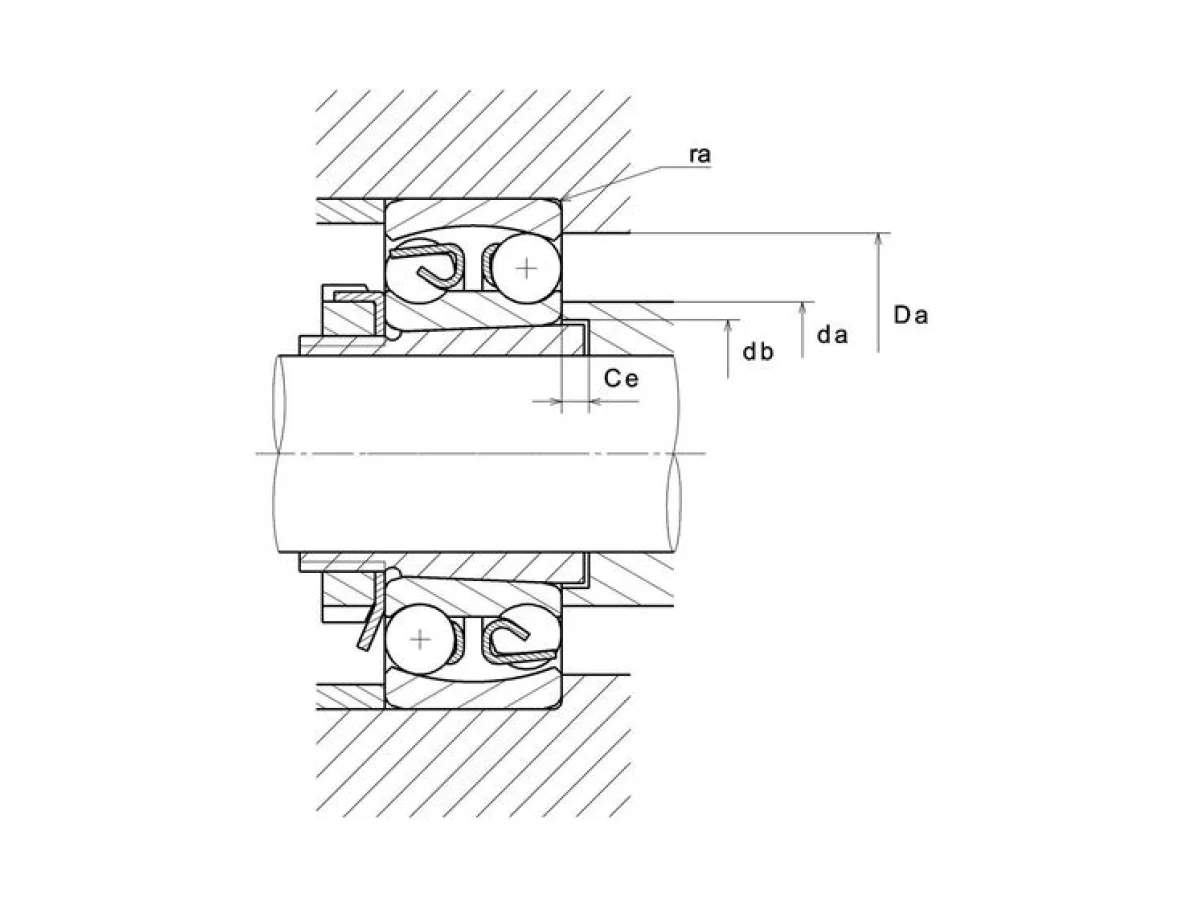

GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 99 mm
- da max - Đường kính vai tối đa IR
- 112 mm
- db - Đường kính tối thiểu cho ống lót
- 96 mm
- Ce - Chiều dài tối thiểu cho ống lót
- 10 mm
- Da max - Đường kính vai tối đa OR
- 151 mm
- ra max - Bán kính góc lượn tối đa trục & vỏ
- 2 mm
