Hình ảnh và thông số kỹ thuật của mã 29418E.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

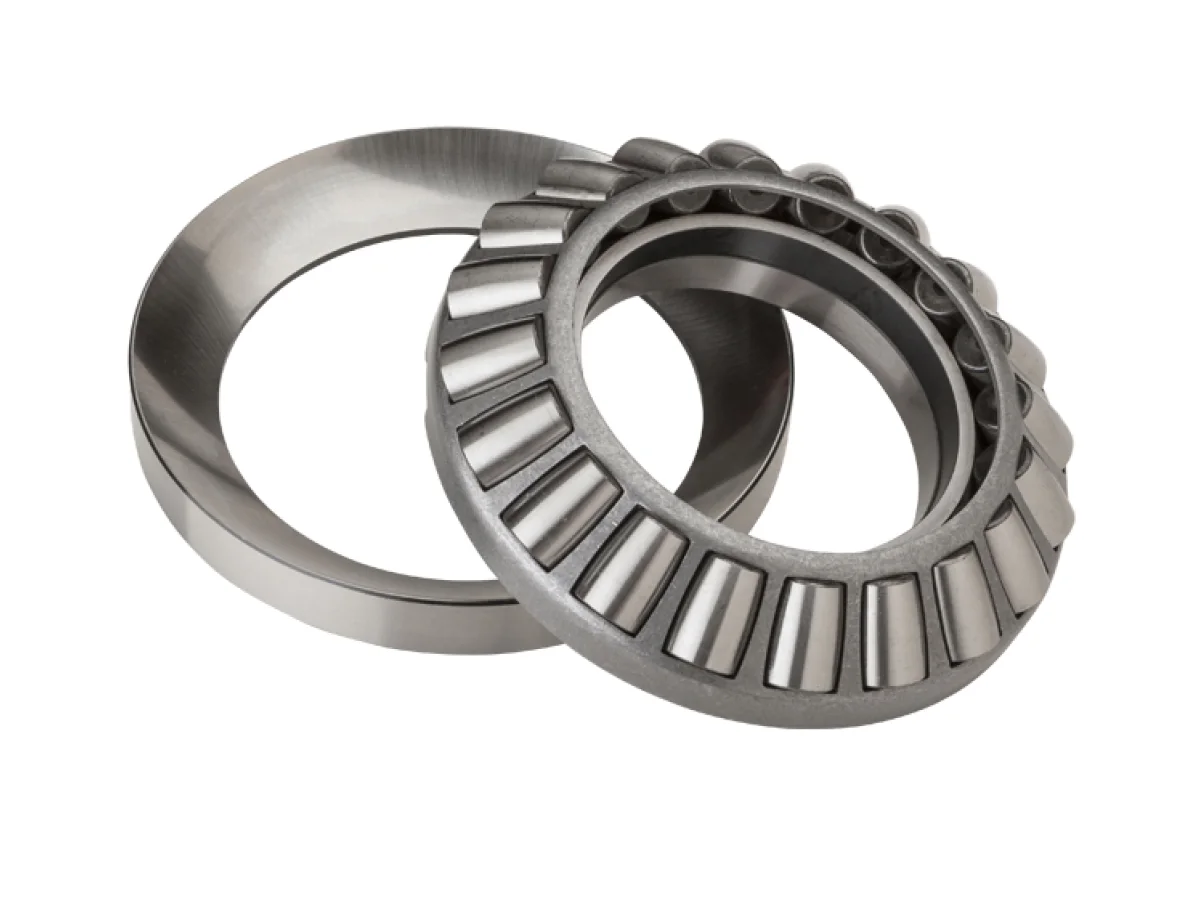

Vòng Bi NTN 29418E thuộc nhóm Vòng bi tang trống chặn trục NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 29418E
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN

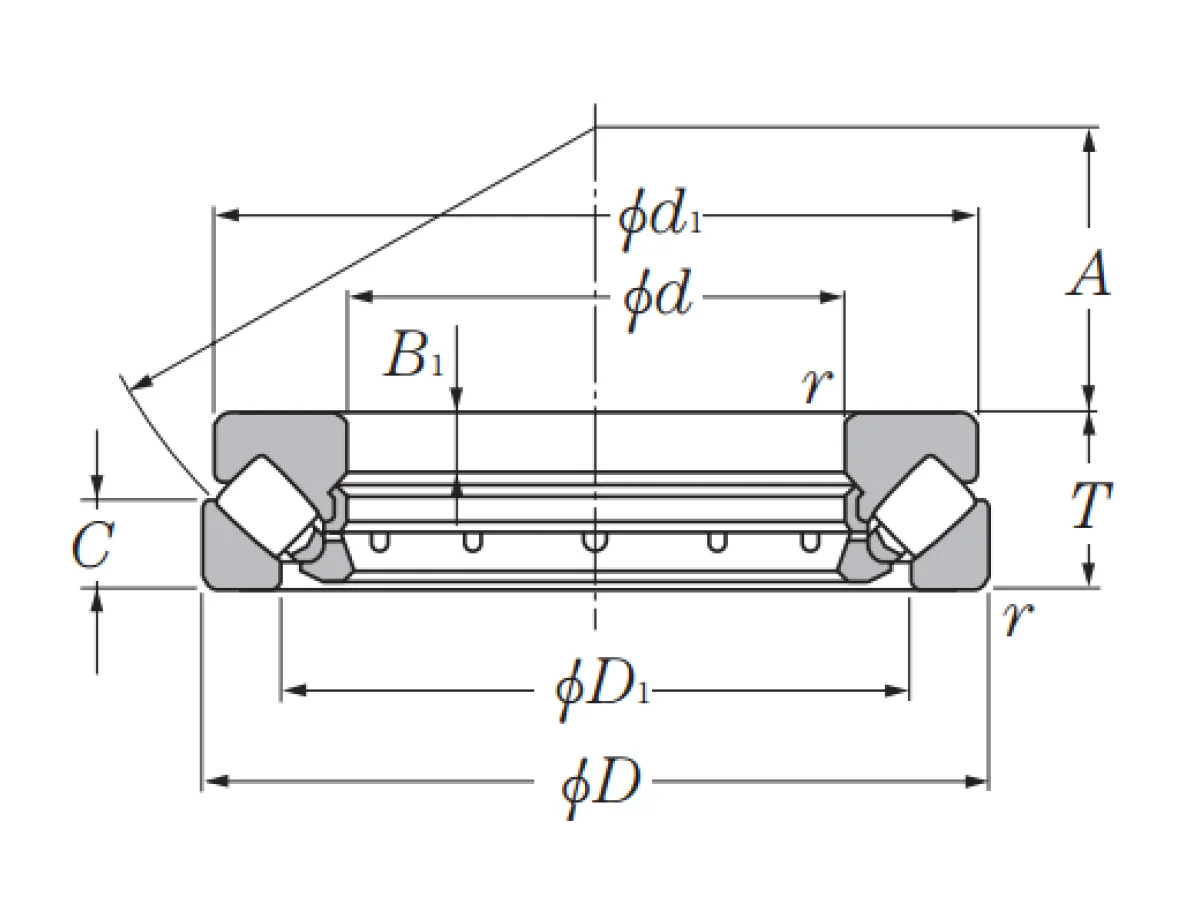

- d - Đường kính trong của vòng đệm trục
- 90 mm
- D - Đường kính ngoài của vòng đệm vỏ
- 190 mm
- D1 - Đường kính gờ của vòng ngoài
- 130 mm
- d1 - Đường kính ngoài của vòng đệm trục mặt hông đầu
- 170,8 mm
- T - Chiều cao ổ trục đẩy
- 60 mm
- C - Chiều rộng vòng đệm vỏ
- 29 mm
- B - Chiều rộng vòng đệm trục
- 39 mm
- B2 - Khoảng cách mặt lớn vòng đệm trục/vòng cách kim loại
- 53 mm
- a - Điểm ứng dụng tải trọng
- 56 mm
- Vật liệu vòng cách
- Tôle
- Trọng lượng
- 7,77 kg
TẦN SỐ VÒNG BI
- BPFO - Tần số lăn quá mức trên vòng ngoài (60 vòng/phút)
- 7,119 Hz
- BPFI - Tần số lăn quá mức ở bên trong (60 vòng/phút)
- 8,881 Hz
- BSF - Tần số lăn quá mức trên phần tử lăn (60 vòng/phút)
- 5,514 Hz
- BRF - Tần số quay: Con lăn
- 2,757 Hz
- FTF - Tần số quay - lồng (60 vòng/phút)
- 0,445 Hz
HIỆU SUẤT SẢN PHẨM
- Ca - Tải trọng trục động định mức
- 709 kN
- C0a - Tải trọng trục tĩnh định mức
- 2100 kN
- Cua - Tải trọng trục giới hạn
- 231 kN
- N lim - Tốc độ giới hạn bôi trơn dầu
- 1700 tr/min
- N ref - Tốc độ nhiệt tham chiếu
- 1900 tr/min
- N lim - Tốc độ giới hạn cơ học
- 3400 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -40 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 200 °C
GIỚI HẠN
- ras max - Bán kính góc lượn tối đa
- 2 mm
- rs - Bán kính góc lượn tối thiểu
- 2,1 mm
- Da max - Đường kính vai tối đa OR
- 161 mm
- da min - Đường kính vai tối thiểu IR
- 135 mm
- db1 - Đường kính tối đa của vai vòng đệm trục
- 99 mm
- db2 - Đường kính tối đa miếng đệm
- 99 mm
