Hình ảnh và thông số kỹ thuật của mã 430212XU.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

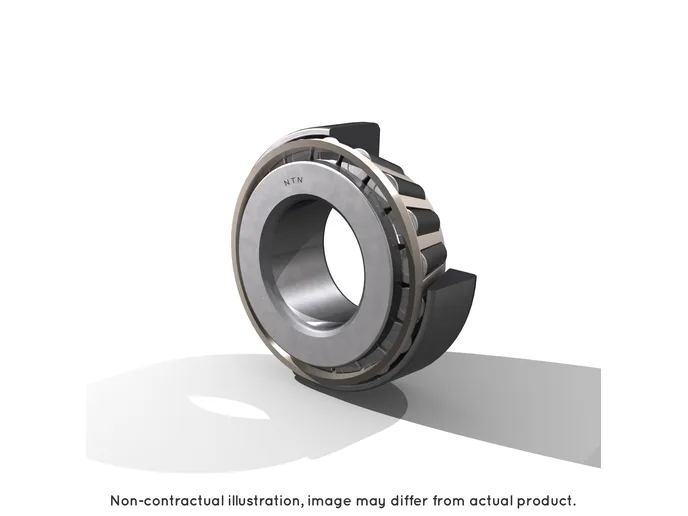

Vòng Bi NTN 430212XU thuộc nhóm Vòng bi côn NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 430212XU
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 60 mm
- D - Đường kính ngoài
- 110 mm
- B - Chiều rộng
- 53 mm
- C - Chiều rộng vòng ngoài
- 43,5 mm
- a - Điểm ứng dụng tải trọng
- 49,5 mm
- rs - Bán kính góc lượn tối thiểu
- 2 mm
- r1s - Bán kính góc lượn tối thiểu
- 0,6 mm
- Trọng lượng
- 1,99 kg
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 199 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 249 kN
- e - Trị số giới hạn
- 0.4
- Y0 - Hệ số tải trọng trục tĩnh
- 1.63
- Y2 - Hệ số tải trọng trục trên
- 2.48
- N lim - Tốc độ giới hạn bôi trơn dầu
- 3800 tr/min
- N lim - Tốc độ giới hạn bôi trơn mỡ
- 2800 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -40 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 120 °C
GIỚI HẠN
- Db min - Đường kính vai tối thiểu OR
- 104 mm
- Ca - Chiều rộng không gian tối thiểu
- 4,5 mm
- ra max - Bán kính góc lượn tối đa
- 2 mm
- r1a - Bán kính góc lượn tối đa
- 0,6 mm
