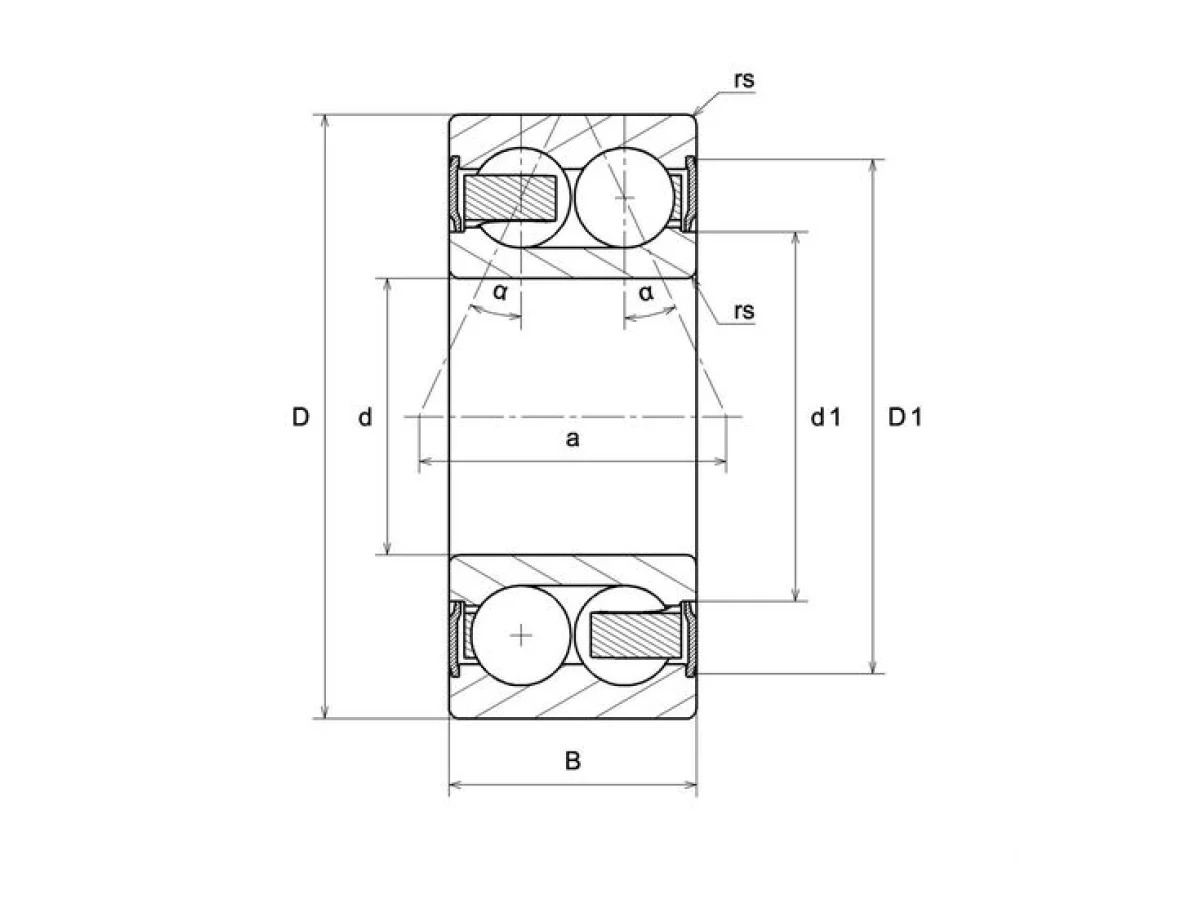

Hình ảnh và thông số kỹ thuật của mã 5210EEG15C3.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vòng Bi NTN 5210EEG15C3 thuộc nhóm Vòng bi tiếp xúc góc hai dãy NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 5210EEG15C3
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 50 mm
- D - Đường kính ngoài
- 90 mm
- B - Chiều rộng
- 30,2 mm
- d1 - Đường kính ngoài vòng trong
- 62 mm
- D1 - Đường kính gờ/rãnh của vòng ngoài
- 80,6 mm
- a - Điểm ứng dụng tải trọng
- 45,5 mm
- α - Góc tiếp xúc
- 25 °
- rs - Bán kính góc lượn tối thiểu
- 1,1 mm
- Khe hở vòng bi
- C3
- Lớp chính xác
- P0
- Trọng lượng
- 0,76 kg
TẦN SỐ VÒNG BI
- BPFO - Tần số vòng ngoài đặc trưng (60 vòng/phút)
- 4,191 Hz
- BPFI - Tần số vòng trong đặc trưng (60 vòng/phút)
- 5,809 Hz
- FTF - Tần số lồng đặc trưng (60 vòng/phút)
- 0,419 Hz
- BSF - Tần số đặc trưng của phần tử lăn (60 vòng/phút)
- 5,453 Hz
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 48,5 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 42,2 kN
- Cu - Giới hạn tải trọng mỏi
- 2,55 kN
- f0 - Hệ số
- 14.9
- N lim - Tốc độ giới hạn cơ học
- 4600 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -20 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 120 °C
GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 56,5 mm
- da max - Đường kính vai tối đa IR
- 62 mm
- Da max - Đường kính vai tối đa OR
- 83,5 mm
- ra max - Bán kính góc lượn tối đa trục & vỏ
- 1 mm
