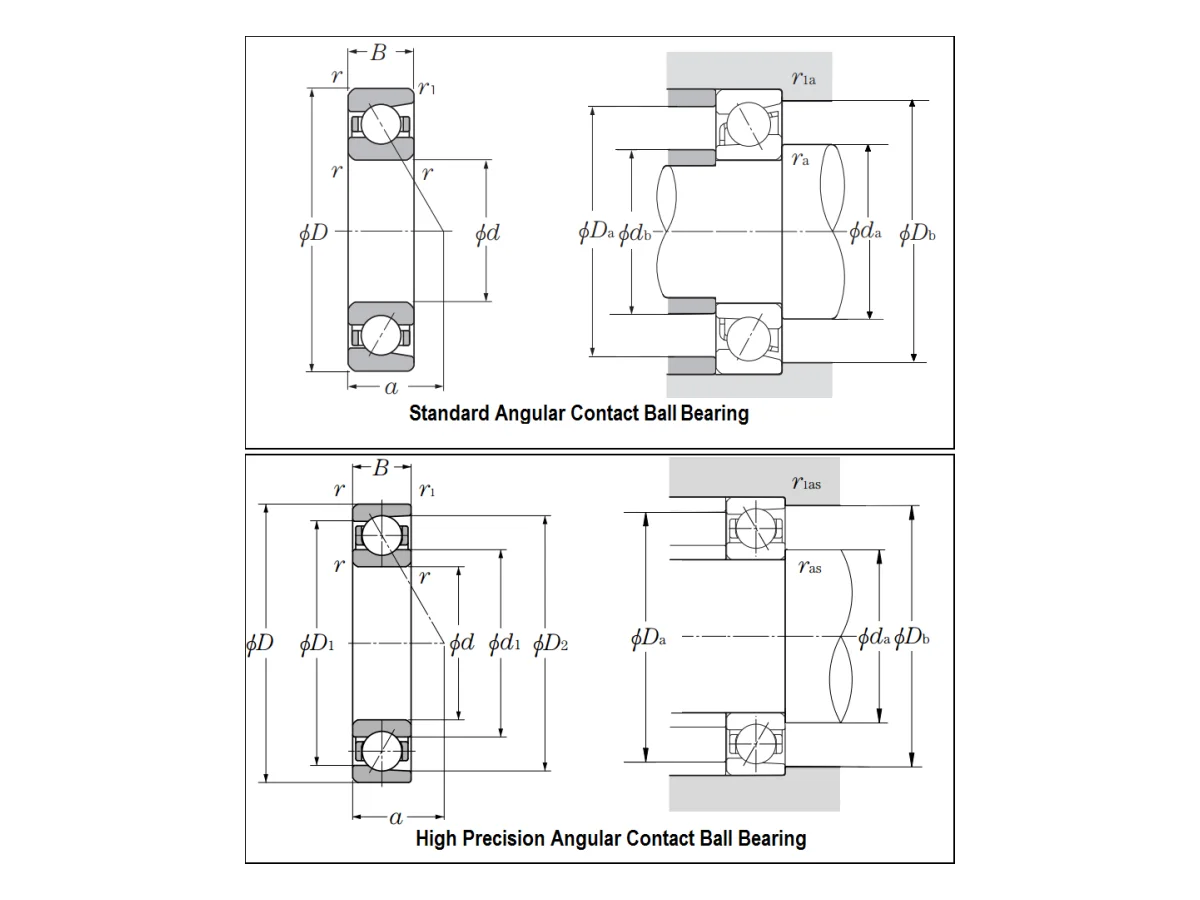

Hình ảnh và thông số kỹ thuật của mã 7316BG.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vòng Bi NTN 7316BG thuộc nhóm Vòng bi tiếp xúc góc NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã 7316BG
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 80 mm
- D - Đường kính ngoài
- 170 mm
- B - Chiều rộng
- 39 mm
- a - Điểm ứng dụng tải trọng
- 72 mm
- α - Góc tiếp xúc
- 40 °
- rs - Bán kính góc lượn tối thiểu
- 2,1 mm
- r1s - Bán kính góc lượn tối thiểu
- 1,1 mm
- Khe hở vòng bi
- CN
- Trọng lượng
- 3,72 kg
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 149 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 109 kN
- Cu - Giới hạn tải trọng mỏi
- 7,65 kN
- N lim - Tốc độ giới hạn bôi trơn dầu
- 5100 tr/min
- N lim - Tốc độ giới hạn bôi trơn mỡ
- 3800 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -40 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 120 °C
GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 92 mm
- db min - Đường kính vai tối thiểu IR
- 87 mm
- Da max - Đường kính vai tối đa OR
- 158 mm
- Db max - Đường kính vai tối đa OR
- 163 mm
- r1a - Bán kính góc lượn tối đa
- 1 mm
- ra max - Bán kính góc lượn tối đa trục & vỏ
- 2 mm
