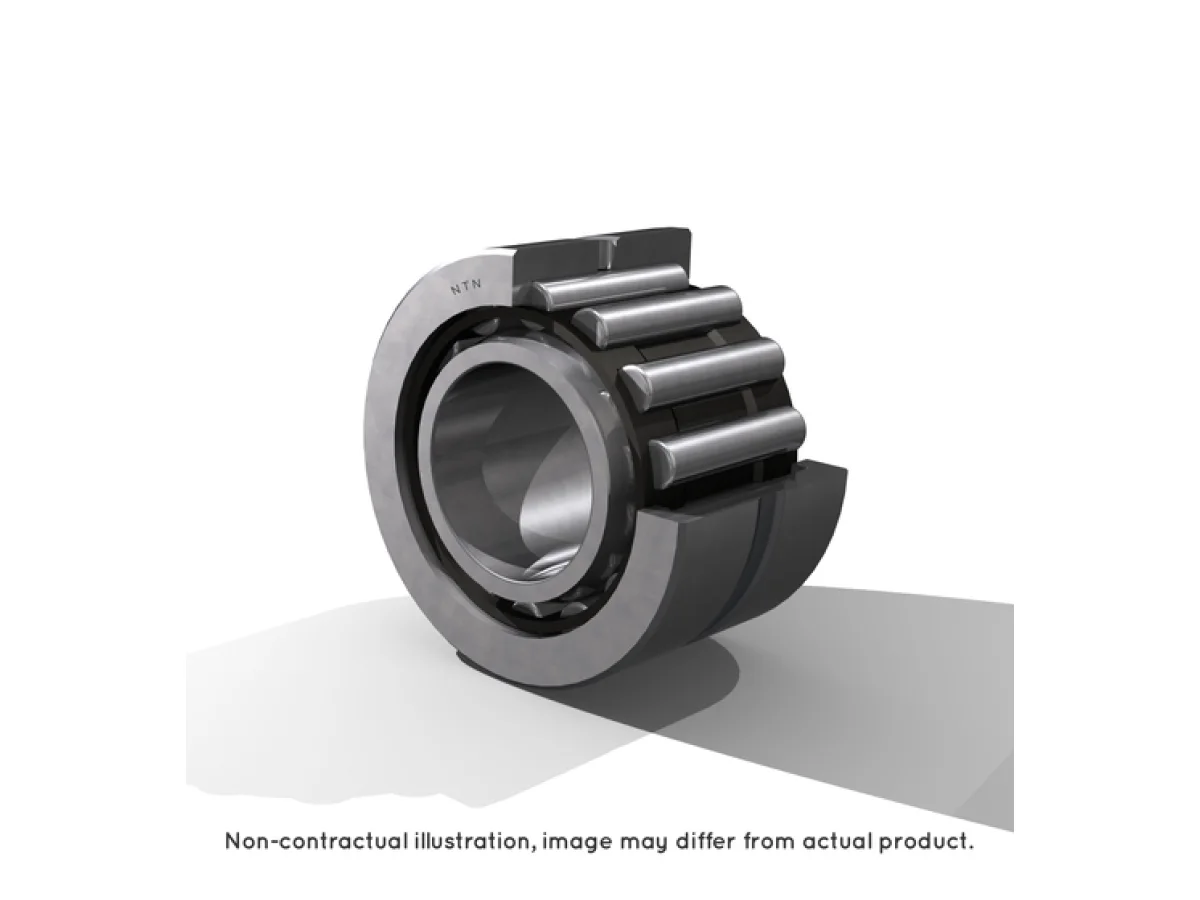

Hình ảnh và thông số kỹ thuật của mã NA4924C3.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vòng Bi NTN NA4924C3 thuộc nhóm Vòng bi kim NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã NA4924C3
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 120 mm
- D - Đường kính ngoài
- 165 mm
- C - Chiều rộng
- 45 mm
- F - Đường kính con lăn dưới
- 135 mm
- rs - Bán kính góc lượn tối thiểu
- 1,1 mm
- s - Độ lệch trục tối đa
- 2 mm
- Lỗ bôi trơn trên vòng ngoài
- Oui/Yes
- k - Đường kính của lỗ bôi trơn
- 3,5 mm
- Lỗ bôi trơn trên vòng trong
- Non/No
- Khe hở vòng bi
- C3
- Lớp chính xác
- P0
- Trọng lượng
- 2,84 kg
HIỆU SUẤT SẢN PHẨM
- Cr - Tải trọng động
- 180 kN
- C0r - Tải trọng tĩnh định mức
- 380 kN
- N lim - Tốc độ giới hạn bôi trơn mỡ
- 2000 tr/min
- N lim - Tốc độ giới hạn bôi trơn dầu
- 3000 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -20 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 120 °C
GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 126,5 mm
- Da max - Đường kính vai tối đa OR
- 158,5 mm
- ras max - Bán kính góc lượn tối đa
- 1 mm
HỖ TRỢ CHỌN MÃ NTN
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
