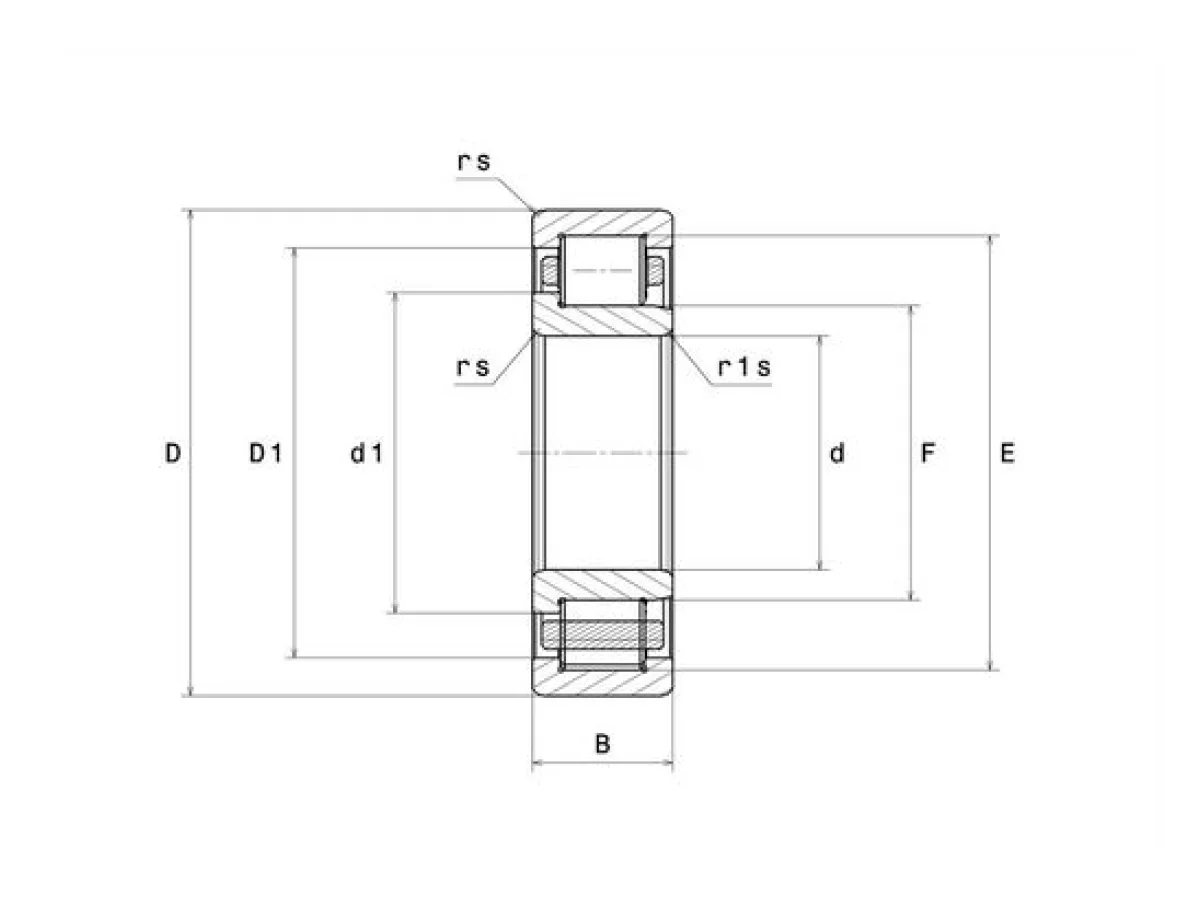

Hình ảnh và thông số kỹ thuật của mã NJ2216ET2X.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vòng Bi NTN NJ2216ET2X thuộc nhóm Vòng bi đũa trụ NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã NJ2216ET2X
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 80 mm
- D - Đường kính ngoài
- 140 mm
- B - Chiều rộng
- 33 mm
- E - Đường kính con lăn trên
- 127,3 mm
- F - Đường kính con lăn dưới
- 95,3 mm
- d1 - Đường kính ngoài của mặt bích IR
- 101,7 mm
- rNs - Bán kính góc lượn tối thiểu
- 2 mm
- rs - Bán kính góc lượn tối thiểu
- 2 mm
- Khe hở vòng bi
- CN
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 186 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 243 kN
- Cu - Giới hạn tải trọng mỏi
- 28,7 kN
- N lim - Tốc độ giới hạn bôi trơn dầu
- 5500 tr/min
- N lim - Tốc độ giới hạn bôi trơn mỡ
- 3900 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -20 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 120 °C
GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 89 mm
- dc min - Đường kính vòng trong tối thiểu GO
- 97 mm
- Da max - Đường kính vai tối đa OR
- 131 mm
- Db min - Đường kính vai mặt tối thiểu
- 128,5 mm
- ra max - Bán kính góc lượn tối đa
- 2 mm
- r1a - Bán kính góc lượn tối đa
- 2 mm
