Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

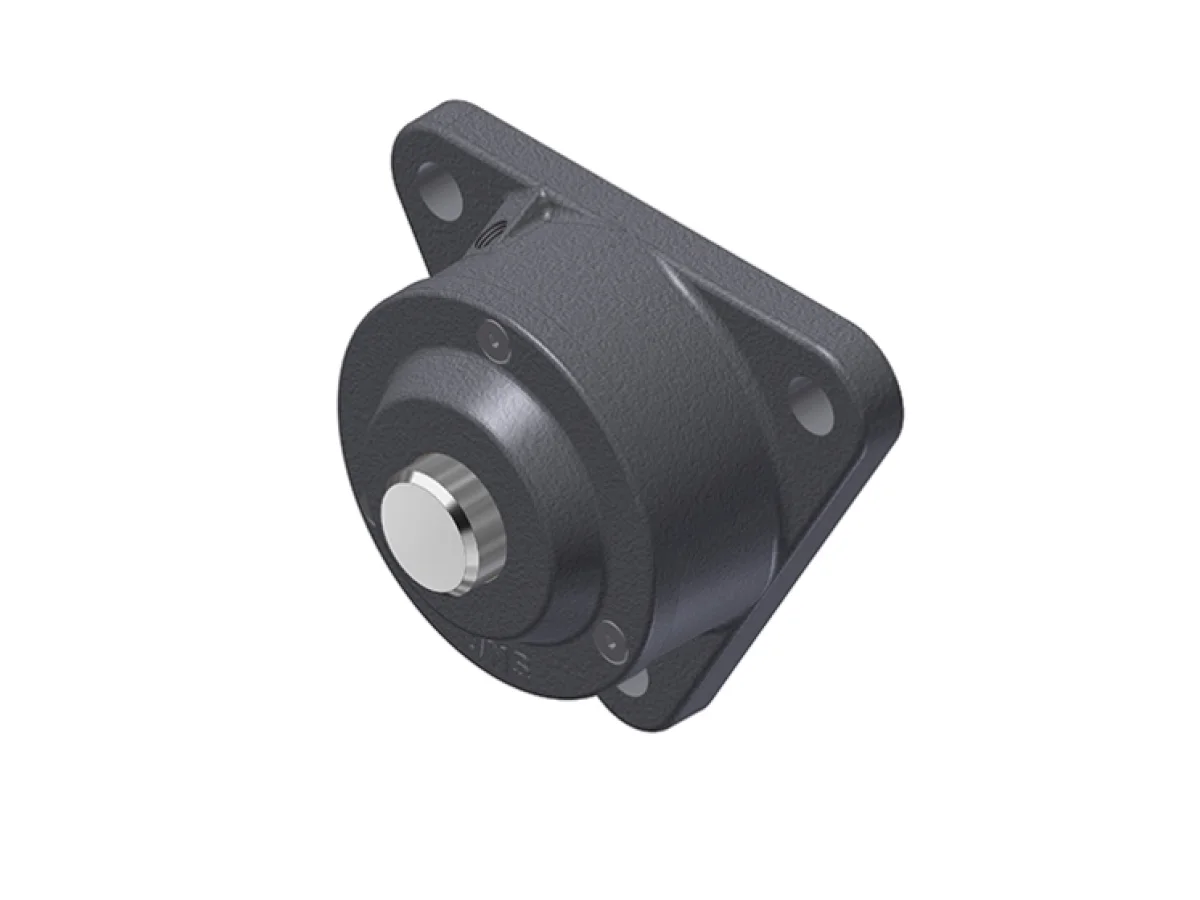

Vỏ gối đỡ NTN-SNR 722506 DB được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã 722506 DB
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 25 mm
- D1 - Outer diameter cover
- 86 mm
- a - Chiều dài vỏ gối
- 130 mm
- c - Housing foot height
- 12 mm
- h - Chiều cao tâm vòng bi
- 44 mm
- h1 - Chiều cao vỏ gối
- 117 mm
- l1 - Housing width over covers
- 59,5 mm
- m - Lỗ lắp/punches distance (length)
- 116 mm
- N - Lỗ lắp diameter
- 12 mm
- D - Đường kính bệ lắp vòng bi
- 62 mm
- Khối lượng
- 1,5 kg
- Vật liệu of Housing
- grey cast
Bu lông
- G - Fixing bolts
- M10
- Mô-men siết khuyến nghị fixing bolts
- 35 N-m
- Cover bolts
- M5x16
- Mô-men siết khuyến nghị cover bolts
- 4 N-m
Bộ phận liên quan
- Feltstrip
- FS 6 x 5 x 118
Associated Components - Option 1
- Vòng bi
- 1206 K C3
- Adapter sleeve
- H206
- Fixing ring (x1)
- FR62x6x3
Associated Components - Option 2
- Vòng bi
- 2206 K C3
- Adapter sleeve
- H306
- Fixing ring (x1)
- FE62x50x2
Associated Components - Option 3
- Vòng bi
- 22206 K
- Adapter sleeve
- H306
- Fixing ring (x1)
- FE62x50x2
HỖ TRỢ CHỌN MÃ NTN-SNR
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
