Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

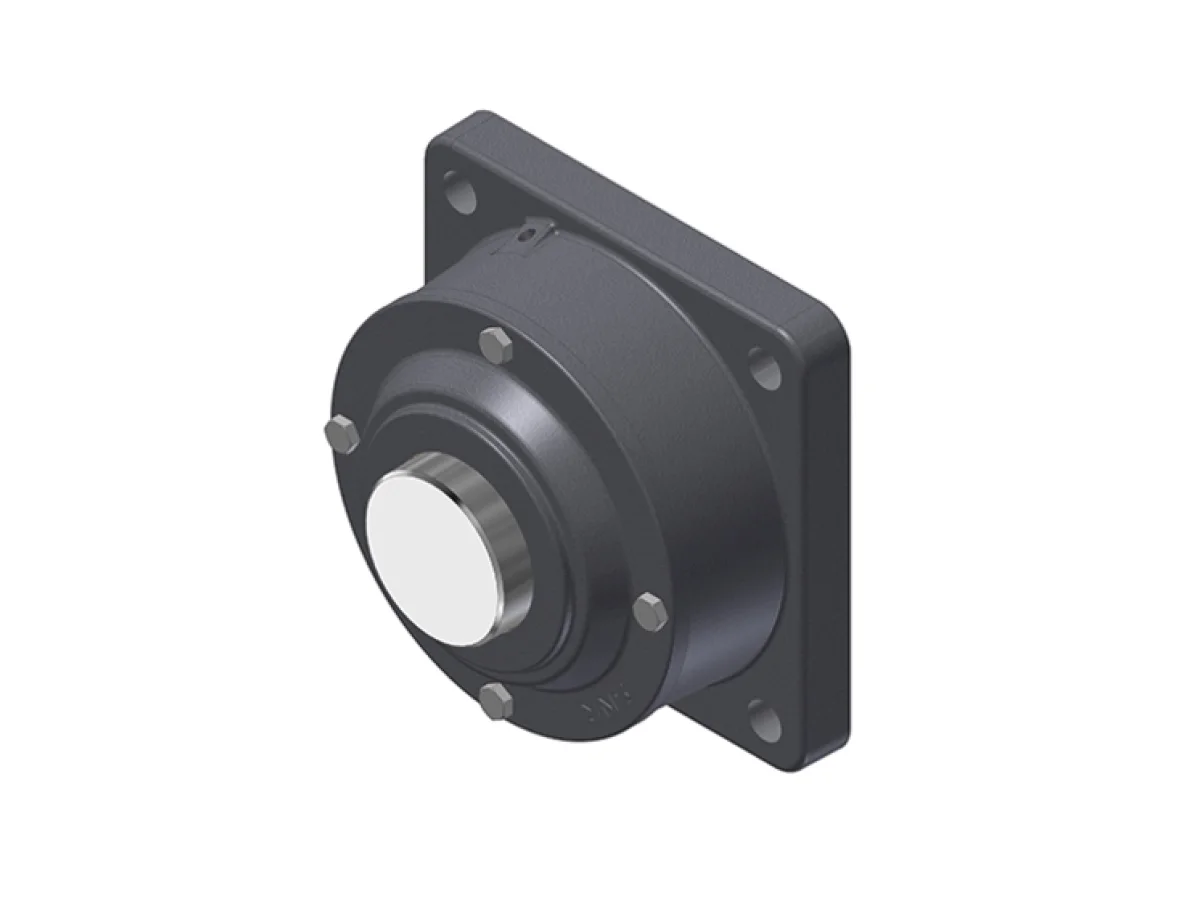

Vỏ gối đỡ NTN-SNR 722516 B được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

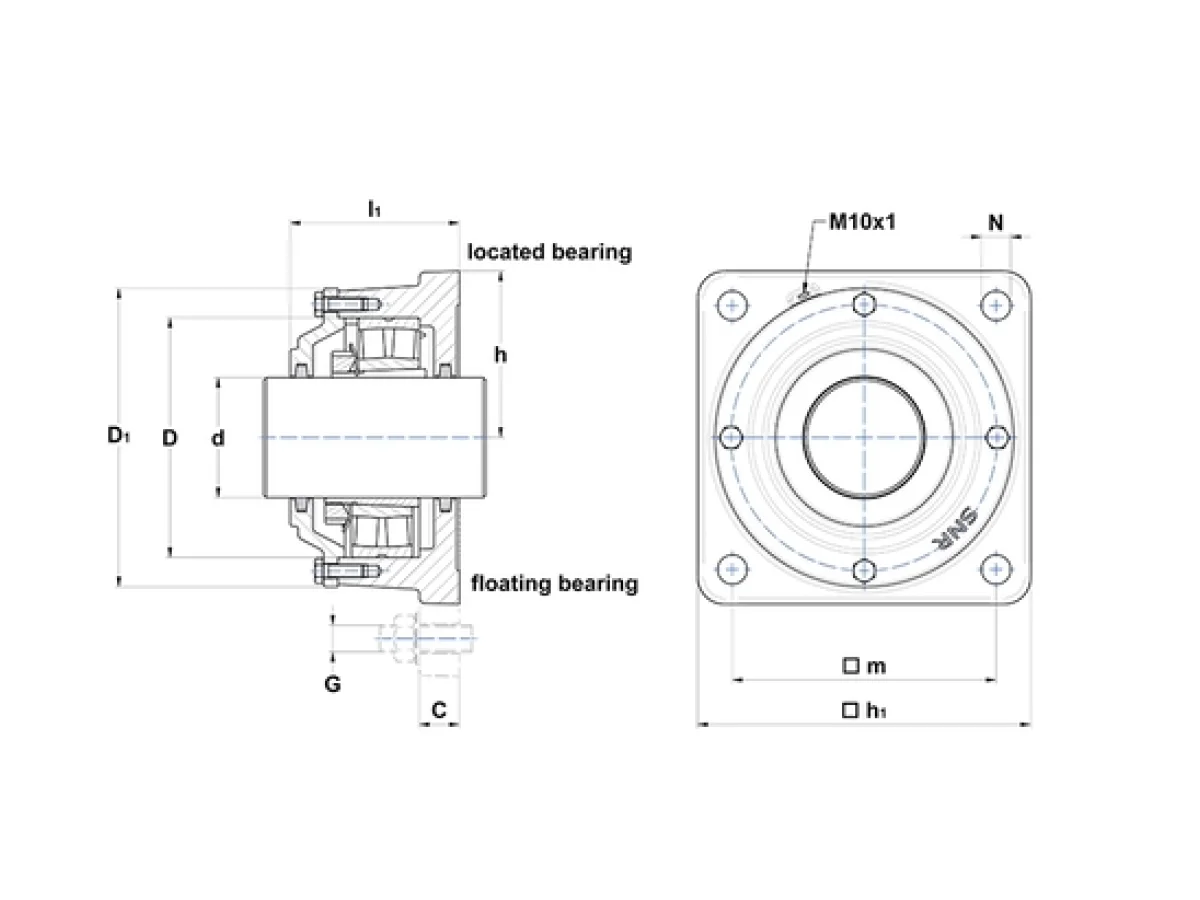

Thông số mã 722516 B
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 70 mm
- D1 - Outer diameter cover
- 176 mm
- a - Chiều dài vỏ gối
- 196 mm
- c - Housing foot height
- 25 mm
- h - Chiều cao tâm vòng bi
- 98 mm
- l1 - Housing width over covers
- 110 mm
- m - Lỗ lắp/punches distance (length)
- 152 mm
- N - Lỗ lắp diameter
- 18 mm
- D - Đường kính bệ lắp vòng bi
- 140 mm
- Khối lượng
- 9,8 kg
- Vật liệu of Housing
- grey cast
Bu lông
- G - Fixing bolts
- M16
- Mô-men siết khuyến nghị fixing bolts
- 150 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
Bộ phận liên quan
- Feltstrip
- FS 9 x 7,5 x 280
Associated Components - Option 1
- Vòng bi
- 1216 K C3
- Adapter sleeve
- H216
- Fixing ring (x2)
- FR140x8,5x4
Associated Components - Option 2
- Vòng bi
- 2216 K C3
- Adapter sleeve
- H316
- Fixing ring (x1)
- FR140x10x4
Associated Components - Option 3
- Vòng bi
- 22216 K
- Adapter sleeve
- H316
- Fixing ring (x1)
- FR140x10x4
HỖ TRỢ CHỌN MÃ NTN-SNR
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
