Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

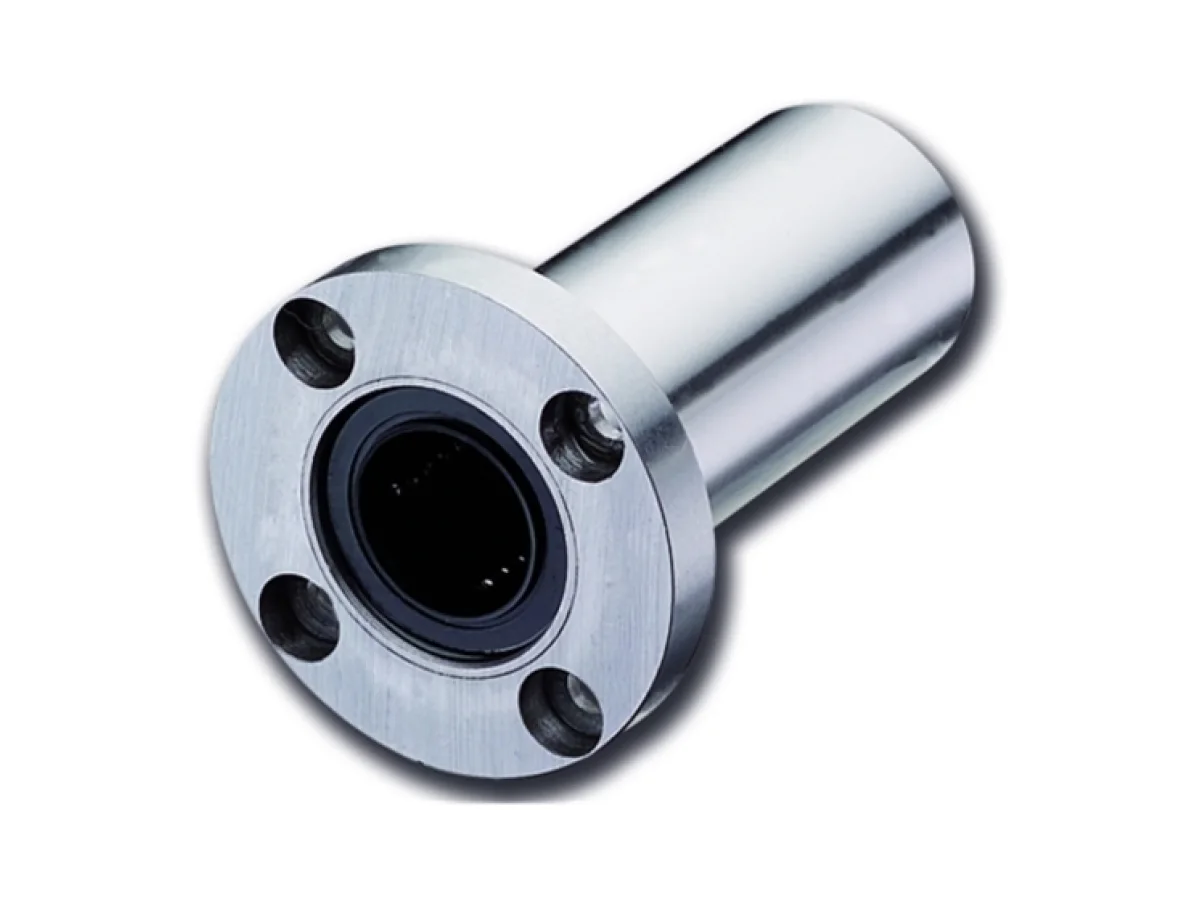

Bạc bi tuyến tính NTN-SNR BBERS30LAUU được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã BBERS30LAUU
Thông số sản phẩm
- Thương hiệu
- SNR
- Kiểu thiết kế
- BBER
- Nhóm bạc bi tuyến tính
- Flange type ball bushings
- Tiêu chuẩn
- ISO dimension
- Số phớt làm kín
- 2
- Vật liệu outer cylinder or steel segments
- X105CrMo17
- Vật liệu vòng cách
- X5CrNi18-10
- Bôi trơn ban đầu
- Non/No
- d - Đường kính trong
- 30 mm
- d - Đường kính trong tolerance
- 0,013/-0,002
- D - Đường kính ngoài
- 47 mm
- D - Đường kính ngoài tolerance
- 0/-0,019
- L - Chiều dài
- 123 mm
- L - Chiều dài tolerance
- 0,3/-0,3
- B - Flange width
- 10 mm
- D2 - Diameter
- 76 mm
- D3 - Diameter
- 62 mm
- X
- 6,6 mm
- Y
- 11 mm
- Z
- 6,1 mm
- Maximum eccentricity
- 0,017 mm
- Số dãy bi
- 6
- Khối lượng
- 0,815 kg
Hiệu suất sản phẩm
- Cmin
- 2600000 mN
- Cmax
- 3328000 mN
- C0min
- 5490000 mN
- C0max
- 7027000 mN
- Permissible static Moment My
- 78 N/m
- Tmin - Nhiệt độ vận hành tối thiểu
- 253,15 °K
- Tmax - Nhiệt độ vận hành tối đa
- 413,15 °K
