Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vỏ gối đỡ NTN-SNR DLG 317 AD được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

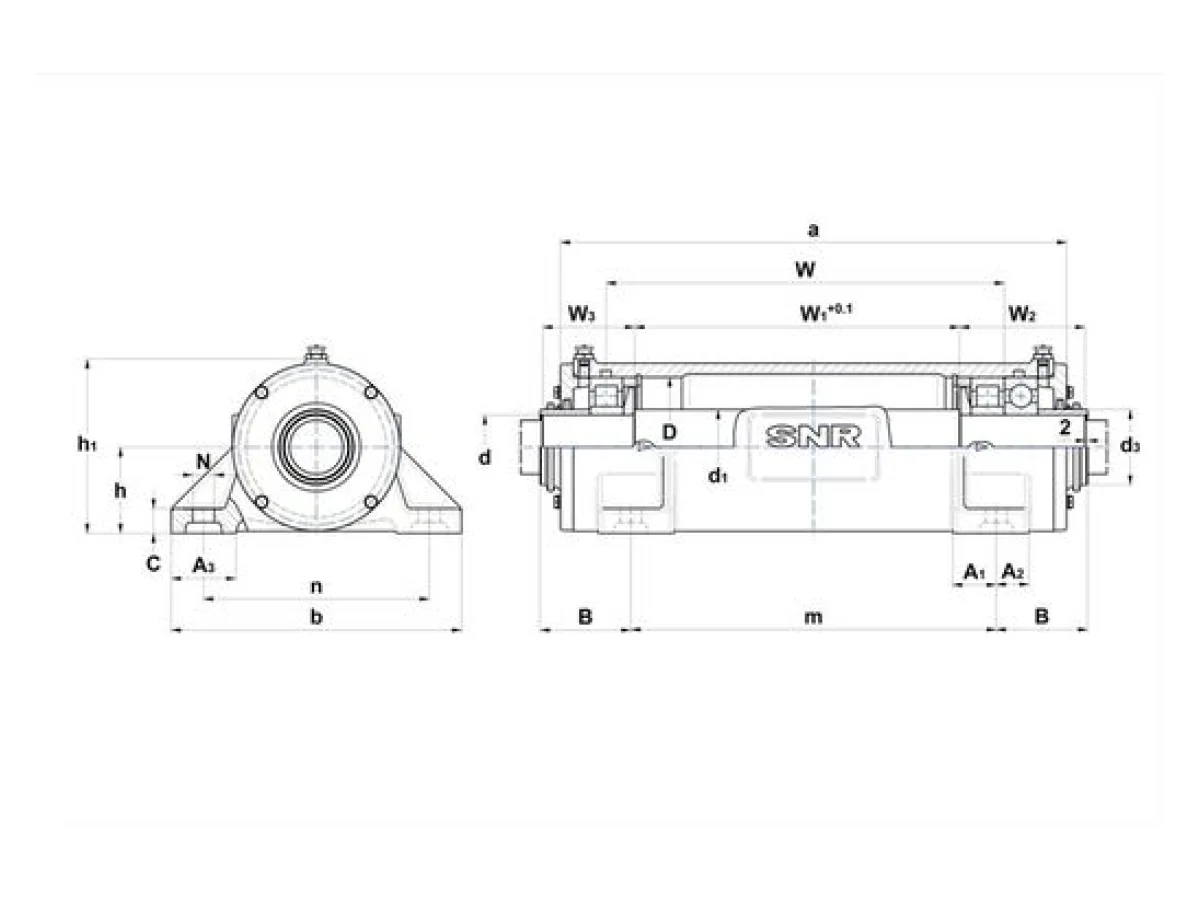

Thông số mã DLG 317 AD
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 85 mm
- d1 - Đường kính trục between bearings
- 100 mm
- d3 - Outer diameter sleeve
- 100 mm
- a - Chiều dài vỏ gối
- 593 mm
- b - Chiều rộng chân vỏ gối
- 350 mm
- c - Housing foot height
- 30 mm
- h - Chiều cao tâm vòng bi
- 112 mm
- h1 - Chiều cao vỏ gối
- 225 mm
- m - Lỗ lắp/punches distance (length)
- 440 mm
- n - Lỗ lắp distance (width)
- 290 mm
- N - Lỗ lắp diameter
- 20 mm
- B - Distance mounting hole to shaft step
- 92 mm
- W - Vòng bi distance
- 469 mm
- W1 - Central shaft length
- 385,5 mm
- W2 - Right shaft end length
- 139,5 mm
- W3 - Left shaft end length
- 98,5 mm
- A1
- 50 mm
- A2
- 40 mm
- A3 - ZLG foot width
- 70 mm
- D - Đường kính bệ lắp vòng bi
- 180 mm
- Khối lượng
- 64 kg
- Vật liệu of Housing
- grey cast
Bu lông
- G - Fixing bolts
- M16
- Mô-men siết khuyến nghị fixing bolts
- 150 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
