Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

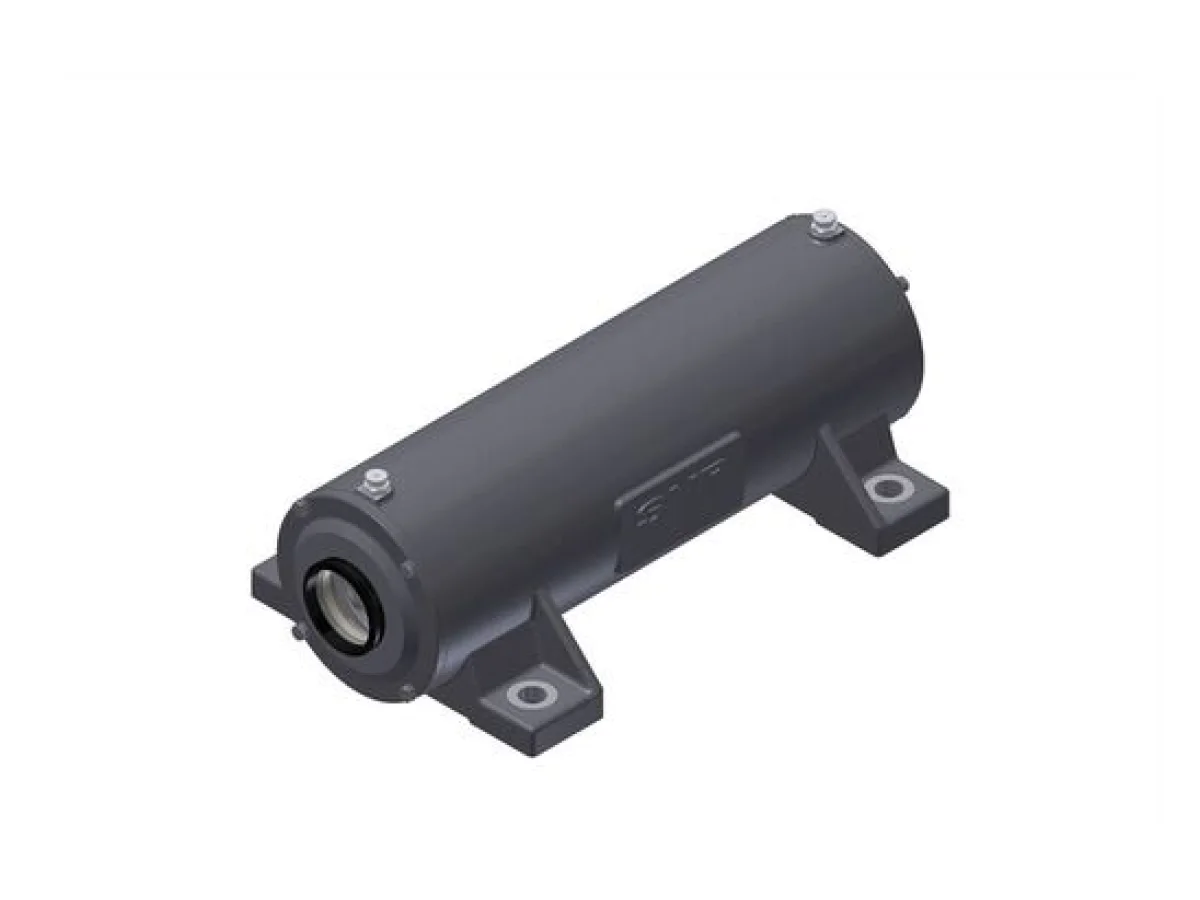

Vỏ gối đỡ NTN-SNR DLG 318 AD được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã DLG 318 AD
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 90 mm
- d1 - Đường kính trục between bearings
- 105 mm
- d3 - Outer diameter sleeve
- 110 mm
- a - Chiều dài vỏ gối
- 599 mm
- b - Chiều rộng chân vỏ gối
- 350 mm
- c - Housing foot height
- 30 mm
- h - Chiều cao tâm vòng bi
- 112 mm
- h1 - Chiều cao vỏ gối
- 230 mm
- m - Lỗ lắp/punches distance (length)
- 460 mm
- n - Lỗ lắp distance (width)
- 290 mm
- N - Lỗ lắp diameter
- 20 mm
- B - Distance mounting hole to shaft step
- 87 mm
- W - Vòng bi distance
- 474 mm
- W1 - Central shaft length
- 387,5 mm
- W2 - Right shaft end length
- 144,5 mm
- W3 - Left shaft end length
- 101,5 mm
- A1
- 55 mm
- A2
- 45 mm
- A3 - ZLG foot width
- 70 mm
- D - Đường kính bệ lắp vòng bi
- 190 mm
- Khối lượng
- 71 kg
- Vật liệu of Housing
- grey cast
Bu lông
- G - Fixing bolts
- M16
- Mô-men siết khuyến nghị fixing bolts
- 150 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
HỖ TRỢ CHỌN MÃ NTN-SNR
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
