Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

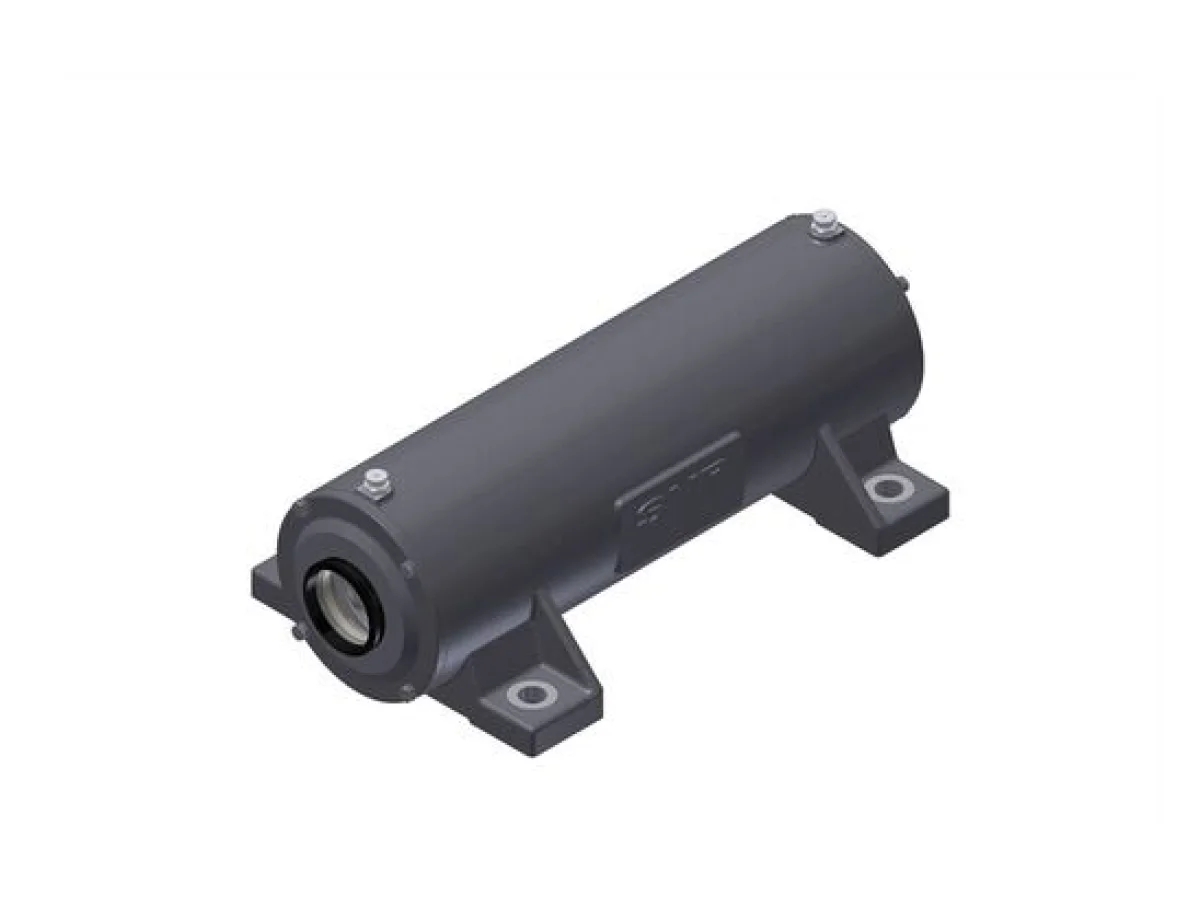

Vỏ gối đỡ NTN-SNR DLG 322 AF được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

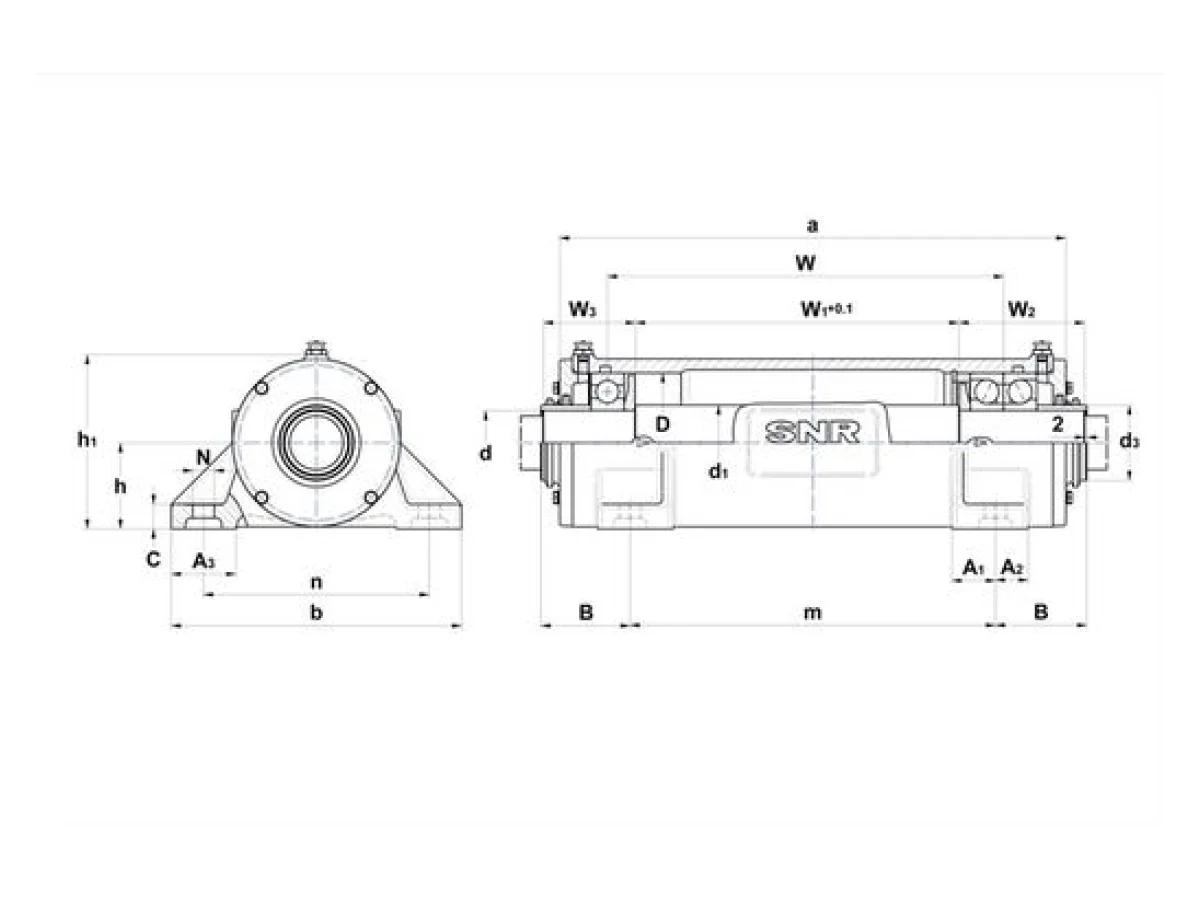

Thông số mã DLG 322 AF
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 110 mm
- d1 - Đường kính trục between bearings
- 130 mm
- d3 - Outer diameter sleeve
- 130 mm
- a - Chiều dài vỏ gối
- 678 mm
- b - Chiều rộng chân vỏ gối
- 450 mm
- c - Housing foot height
- 40 mm
- h - Chiều cao tâm vòng bi
- 150 mm
- h1 - Chiều cao vỏ gối
- 296 mm
- m - Lỗ lắp/punches distance (length)
- 520 mm
- n - Lỗ lắp distance (width)
- 380 mm
- N - Lỗ lắp diameter
- 26 mm
- B - Distance mounting hole to shaft step
- 96,5 mm
- W - Vòng bi distance
- 552 mm
- W1 - Central shaft length
- 454 mm
- W2 - Right shaft end length
- 152,5 mm
- W3 - Left shaft end length
- 106 mm
- A1
- 70 mm
- A2
- 60 mm
- A3 - ZLG foot width
- 100 mm
- D - Đường kính bệ lắp vòng bi
- 240 mm
- Khối lượng
- 110 kg
- Vật liệu of Housing
- grey cast
Bu lông
- G - Fixing bolts
- M24
- Mô-men siết khuyến nghị fixing bolts
- 500 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
HỖ TRỢ CHỌN MÃ NTN-SNR
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
