Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

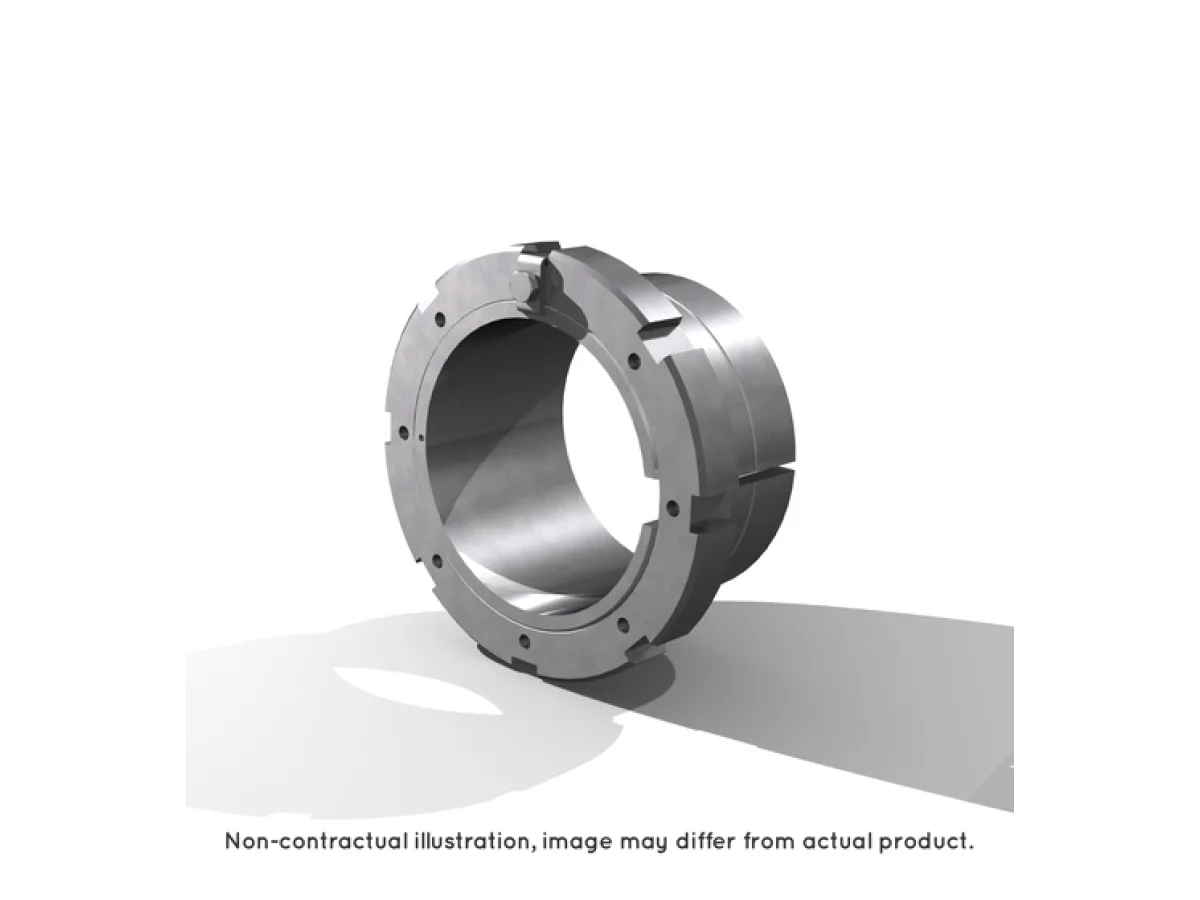

Măng sông côn NTN-SNR H3188H được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã H3188H
Thông số sản phẩm
- Thương hiệu
- SNR
- d1 - Sleeve bore diameter
- 410 mm
- d - Đường kính trong
- 440 mm
- d2 - Outer diameter of locknut
- 560 mm
- B1 - Sleeve length
- 307 mm
- B - Đai ốc width
- 70 mm
- B3 - Khoảng cách giữa mặt vòng bi và đầu vít
- 90 mm
- G - Thread designation
- Tr440X5
- G1 - Designation of tapping holes for oil injection
- M8
- lG1 - Tapping length of oil injection holes
- 12 mm
- Khối lượng
- 104 kg
Đặc tính kỹ thuật
- Associated bearing
- 23188
- Bore
- Conique 1:12
HỖ TRỢ CHỌN MÃ NTN-SNR
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
