Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

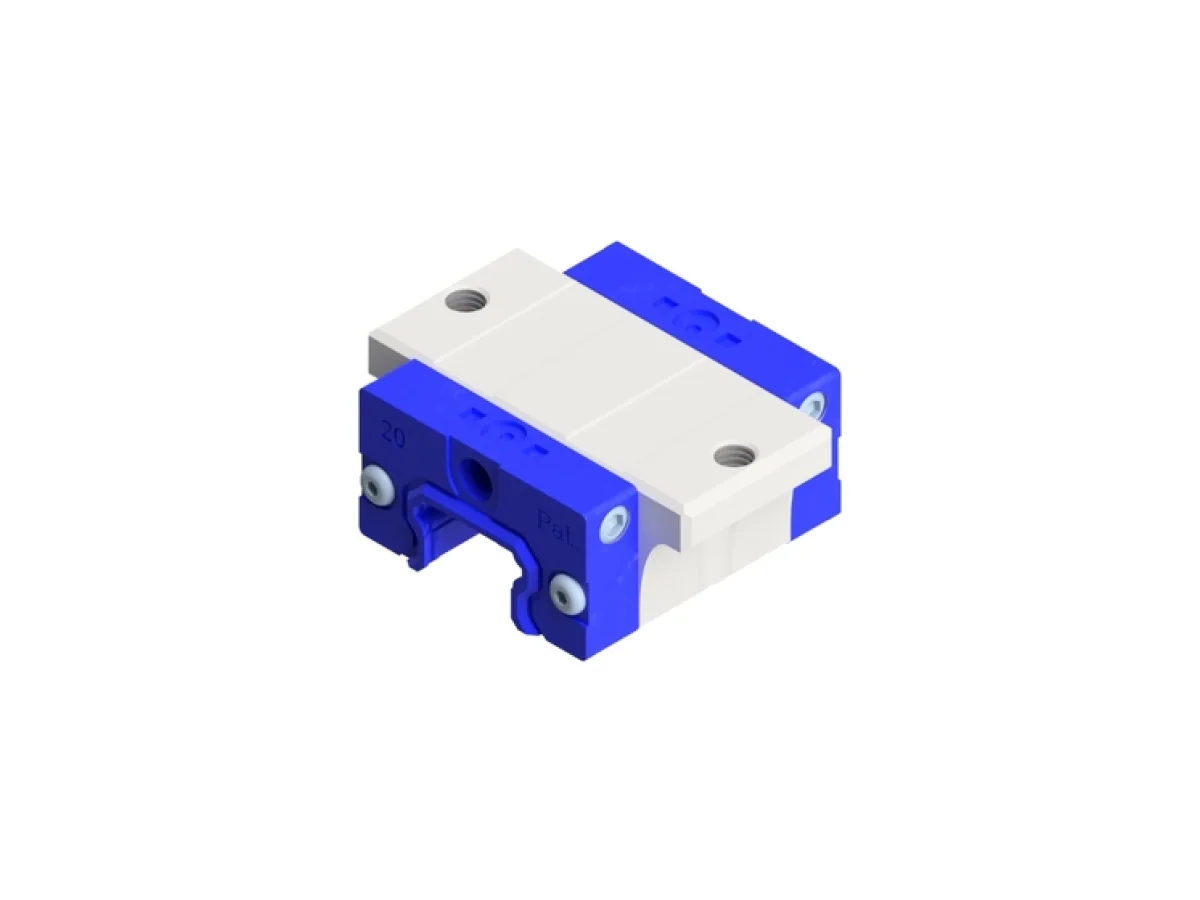

Ray trượt tuyến tính NTN-SNR LGBCH30FSSSNZ1-N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGBCH30FSSSNZ1-N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGB
- Carriage version
- C
- Carriage Chiều cao
- H
- Size
- 30
- Kiểu thiết kế
- FS
- Sealing
- SS - End seals on both sides, inner and side seals
- Precision class
- N
- Preload class
- Z1
- Vật liệu
- Carbon steel
- Special options
- N - Standard
- Lubrication connection
- 00 - Hydraulic type grease nipple 67°
- Lubricant
- A - SNR LUB HEAVY DUTY
- H
- 42 mm
- W
- 90 mm
- W2
- 31 mm
- E
- 7 mm
- L - Chiều dài
- 64,2 mm
- B - Flange width
- 72 mm
- MQ
- M 10
- ih
- 8,6 mm
- l
- 12 mm
- L1
- 37,2 mm
- H2
- M 6
- T1
- 8 mm
- N
- 11,7 mm
- T2
- 5,5 mm
- L2
- 6 mm
- H3
- M 6
- Lx
- 5 mm
- Khối lượng
- 0,8 kg
Hiệu suất sản phẩm
- C50
- 18500000 mN
- C100
- 14680000 mN
- C0
- 27510000 mN
- Mx
- 0,356 kN-m
- My
- 0,153 kN-m
- Mz
- 0,153 kN-m
