Ray trượt tuyến tính NTN-SNR LGBXH15FLSSNZ0-N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGBXH15FLSSNZ0-N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGB
- Carriage version
- X
- Carriage Chiều cao
- H
- Size
- 15
- Kiểu thiết kế
- FL
- Sealing
- SS - End seals on both sides, inner and side seals
- Precision class
- N
- Preload class
- Z0
- Vật liệu
- Carbon steel
- Special options
- N - Standard
- Lubrication connection
- 02 - Cup head grease nipple 0°
- Lubricant
- A - SNR LUB HEAVY DUTY

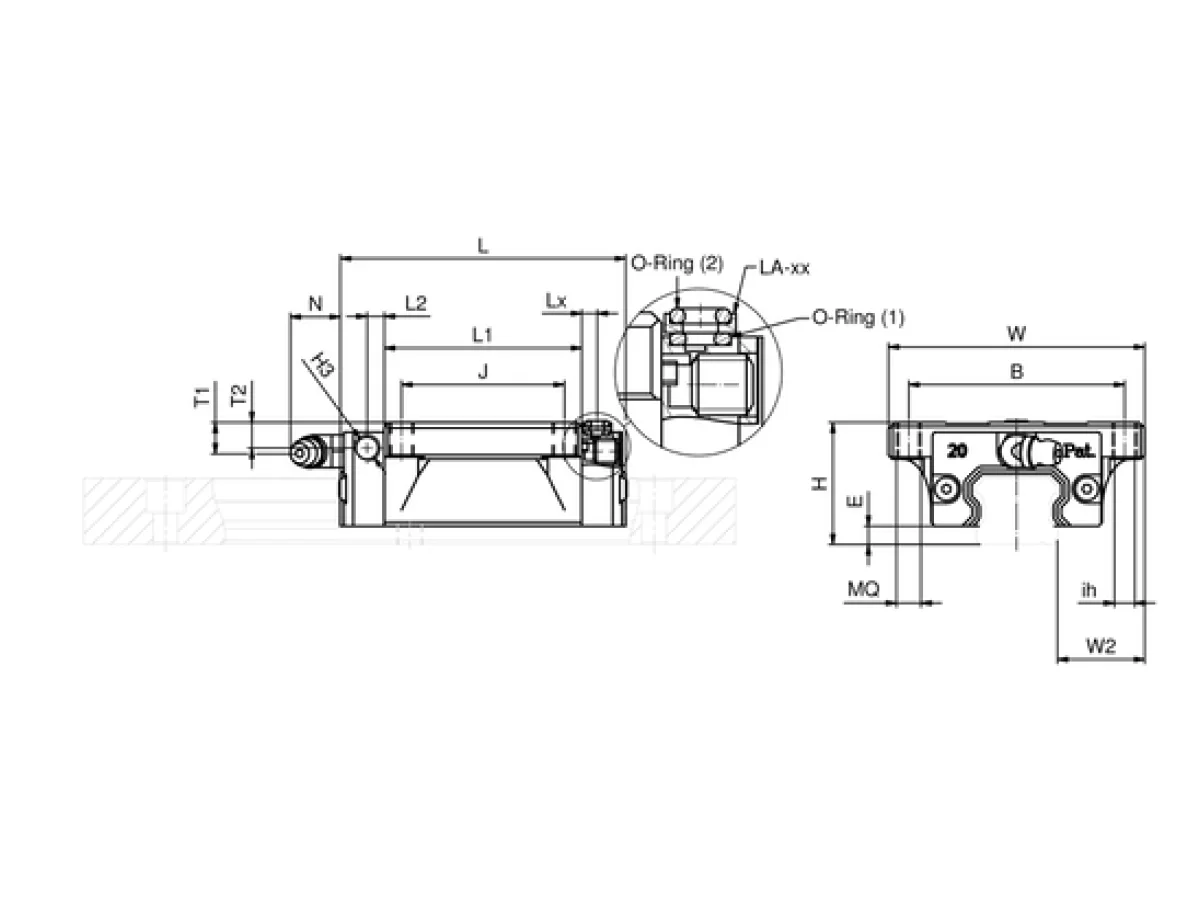

- H
- 24 mm
- W
- 47 mm
- W2
- 16 mm
- E
- 3,4 mm
- L - Chiều dài
- 66,1 mm
- B - Flange width
- 38 mm
- J
- 30 mm
- MQ
- M 5
- ih
- 4,4 mm
- l
- 7,5 mm
- L1
- 47,7 mm
- H2
- M 4
- T1
- 5,5 mm
- N
- 5,7 mm
- T2
- 4,5 mm
- L2
- 4,2 mm
- H3
- M 4
- Lx
- 3 mm
- Khối lượng
- 0,23 kg
Hiệu suất sản phẩm
- C50
- 11390000 mN
- C100
- 9040000 mN
- C0
- 24050000 mN
- Mx
- 0,166 kN-m
- My
- 0,171 kN-m
- Mz
- 0,171 kN-m
