Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

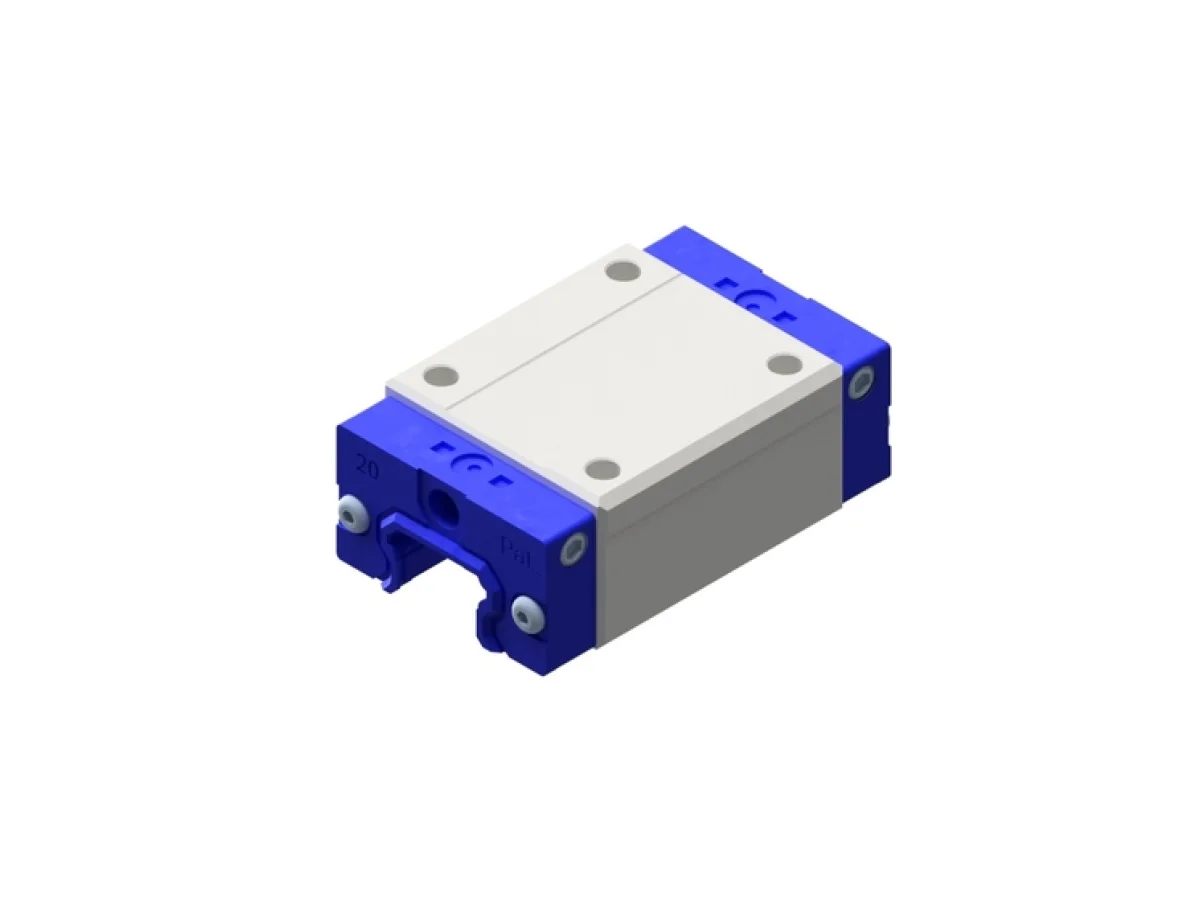

Ray trượt tuyến tính NTN-SNR LGBXS35BESSNZ1-N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGBXS35BESSNZ1-N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGB
- Carriage version
- X
- Carriage Chiều cao
- S
- Size
- 35
- Kiểu thiết kế
- BE
- Sealing
- SS - End seals on both sides, inner and side seals
- Precision class
- N
- Preload class
- Z1
- Vật liệu
- Carbon steel
- Special options
- N - Standard
- Lubrication connection
- 00 - Hydraulic type grease nipple 67°
- Lubricant
- A - SNR LUB HEAVY DUTY
- H
- 48 mm
- W
- 70 mm
- W2
- 18 mm
- E
- 7,5 mm
- L - Chiều dài
- 153,5 mm
- B - Flange width
- 50 mm
- J
- 72 mm
- MQ
- M 8
- l
- 10 mm
- L1
- 122,5 mm
- H2
- M 6
- T1
- 8 mm
- N
- 11,5 mm
- T2
- 6,5 mm
- L2
- 7,25 mm
- H3
- M 6
- Lx
- 5 mm
- Khối lượng
- 1,84 kg
Hiệu suất sản phẩm
- C50
- 59370000 mN
- C100
- 47120000 mN
- C0
- 127680000 mN
- Mx
- 2,02 kN-m
- My
- 2,33 kN-m
- Mz
- 2,33 kN-m
HỖ TRỢ CHỌN MÃ NTN-SNR
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
