Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Ray trượt tuyến tính NTN-SNR LGMC09BN10BBL00795NZ1-1-0-7.5N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

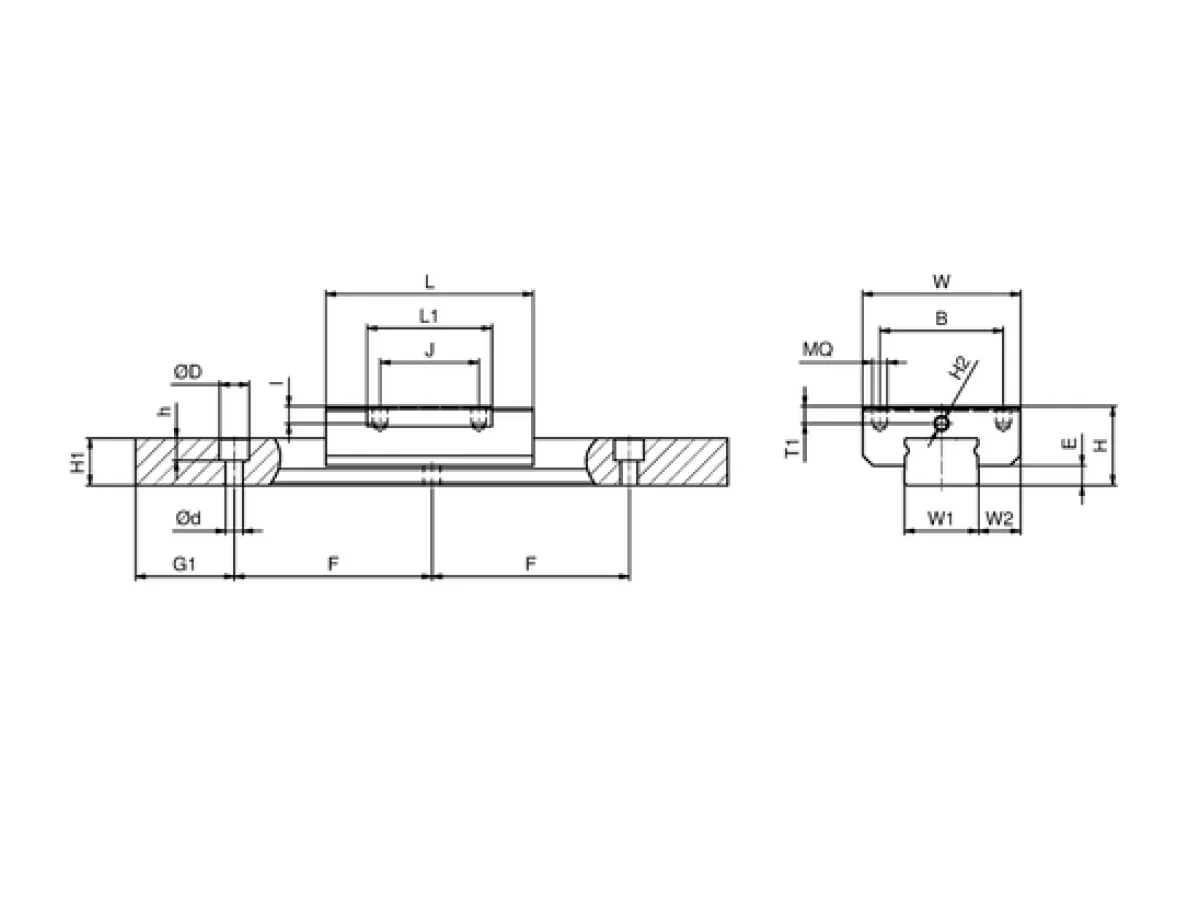

Thông số mã LGMC09BN10BBL00795NZ1-1-0-7.5N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGM
- Carriage version
- C
- Size
- 9
- Kiểu thiết kế
- BN
- Number of carriages
- 10
- Sealing
- BB - End seals on both sides, side seals
- Rail fixation
- L
- Rail length
- 795 mm
- Precision class
- N
- Preload class
- Z1
- Rail arrangement
- 1
- Vật liệu
- Corrosion resistant material
- Special options
- N - Standard
- Lubrication connection
- 09 - Lubrication hole
- Lubricant
- A - SNR LUB HEAVY DUTY
- H
- 10 mm
- W
- 20 mm
- W2
- 5,5 mm
- E
- 2,2 mm
- L - Chiều dài
- 30,8 mm
- B - Flange width
- 15 mm
- J
- 10 mm
- MQ
- M 3
- l
- 2,8 mm
- L1
- 19,5 mm
- H2
- ø 1,5
- T1
- 2,4 mm
- H3
- ø 1,5
- W1
- 9 mm
- H1
- 6,05 mm
- G1
- 7,5 mm
- F
- 20 mm
- d
- 3,5 mm
- D2
- 6 mm
- h4
- 3,3 mm
- Khối lượng
- 0,45 kg
Hiệu suất sản phẩm
- C50
- 2680000 mN
- C100
- 2130000 mN
- C0
- 2280000 mN
- Mx
- 0,011 kN-m
- My
- 0,008 kN-m
- Mz
- 0,008 kN-m
