Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

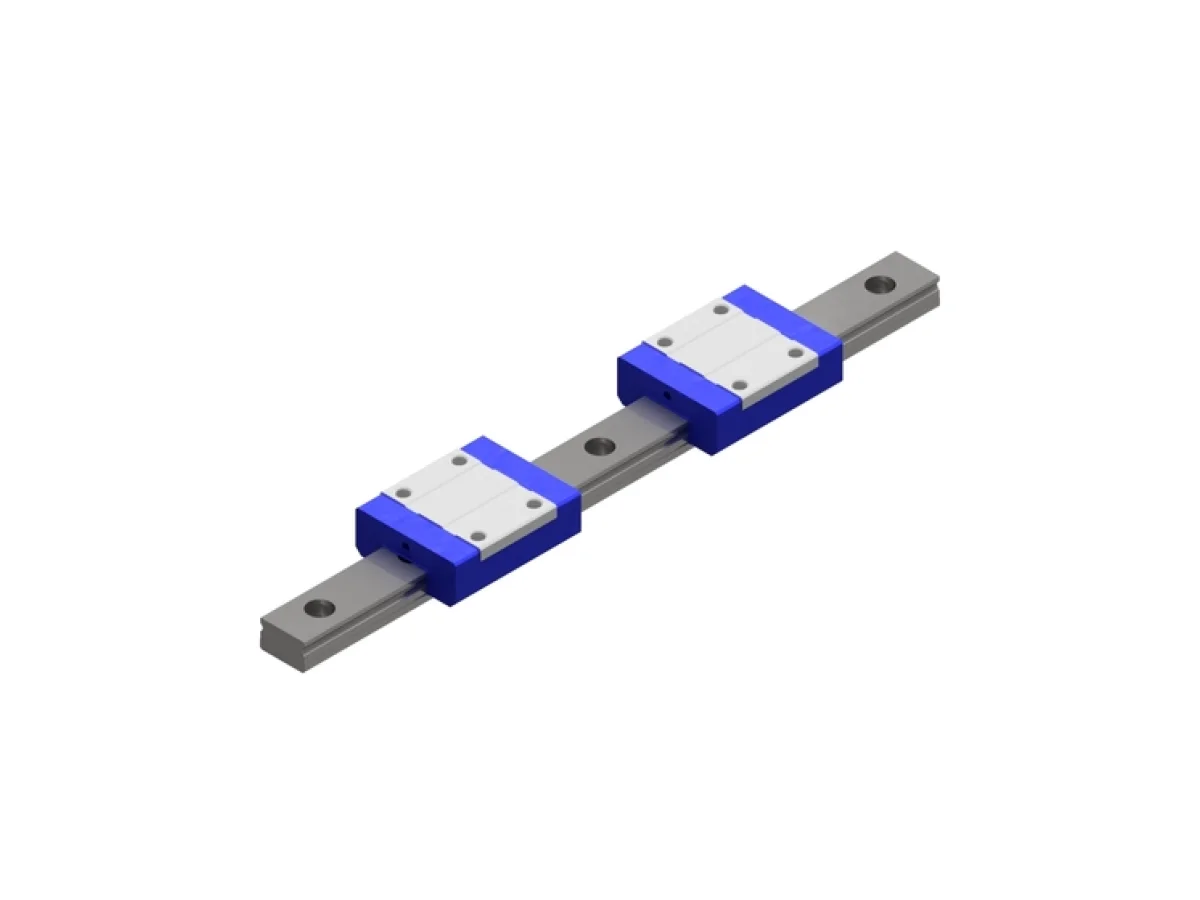

Ray trượt tuyến tính NTN-SNR LGMC09BN1BBL00080NZ0-1-0-10.0N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGMC09BN1BBL00080NZ0-1-0-10.0N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGM
- Carriage version
- C
- Size
- 9
- Kiểu thiết kế
- BN
- Number of carriages
- 1
- Sealing
- BB - End seals on both sides, side seals
- Rail fixation
- L
- Rail length
- 80 mm
- Precision class
- N
- Preload class
- Z0
- Rail arrangement
- 1
- Vật liệu
- Corrosion resistant material
- Special options
- N - Standard
- Lubrication connection
- 09 - Lubrication hole
- Lubricant
- A - SNR LUB HEAVY DUTY
- H
- 10 mm
- W
- 20 mm
- W2
- 5,5 mm
- E
- 2,2 mm
- L - Chiều dài
- 30,8 mm
- B - Flange width
- 15 mm
- J
- 10 mm
- MQ
- M 3
- l
- 2,8 mm
- L1
- 19,5 mm
- H2
- ø 1,5
- T1
- 2,4 mm
- H3
- ø 1,5
- W1
- 9 mm
- H1
- 6,05 mm
- G1
- 10 mm
- F
- 20 mm
- d
- 3,5 mm
- D2
- 6 mm
- h4
- 3,3 mm
- Khối lượng
- 0,045 kg
Hiệu suất sản phẩm
- C50
- 2680000 mN
- C100
- 2130000 mN
- C0
- 2280000 mN
- Mx
- 0,011 kN-m
- My
- 0,008 kN-m
- Mz
- 0,008 kN-m
HỖ TRỢ CHỌN MÃ NTN-SNR
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
