Ray trượt tuyến tính NTN-SNR LGMX07BN2BBL00130NZ0-1-0-5.0N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGMX07BN2BBL00130NZ0-1-0-5.0N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGM
- Carriage version
- X
- Size
- 7
- Kiểu thiết kế
- BN
- Number of carriages
- 2
- Sealing
- BB - End seals on both sides, side seals
- Rail fixation
- L
- Rail length
- 130 mm
- Precision class
- N
- Preload class
- Z0
- Rail arrangement
- 1
- Vật liệu
- Corrosion resistant material
- Special options
- N - Standard
- Lubrication connection
- 09 - Lubrication hole
- Lubricant
- A - SNR LUB HEAVY DUTY

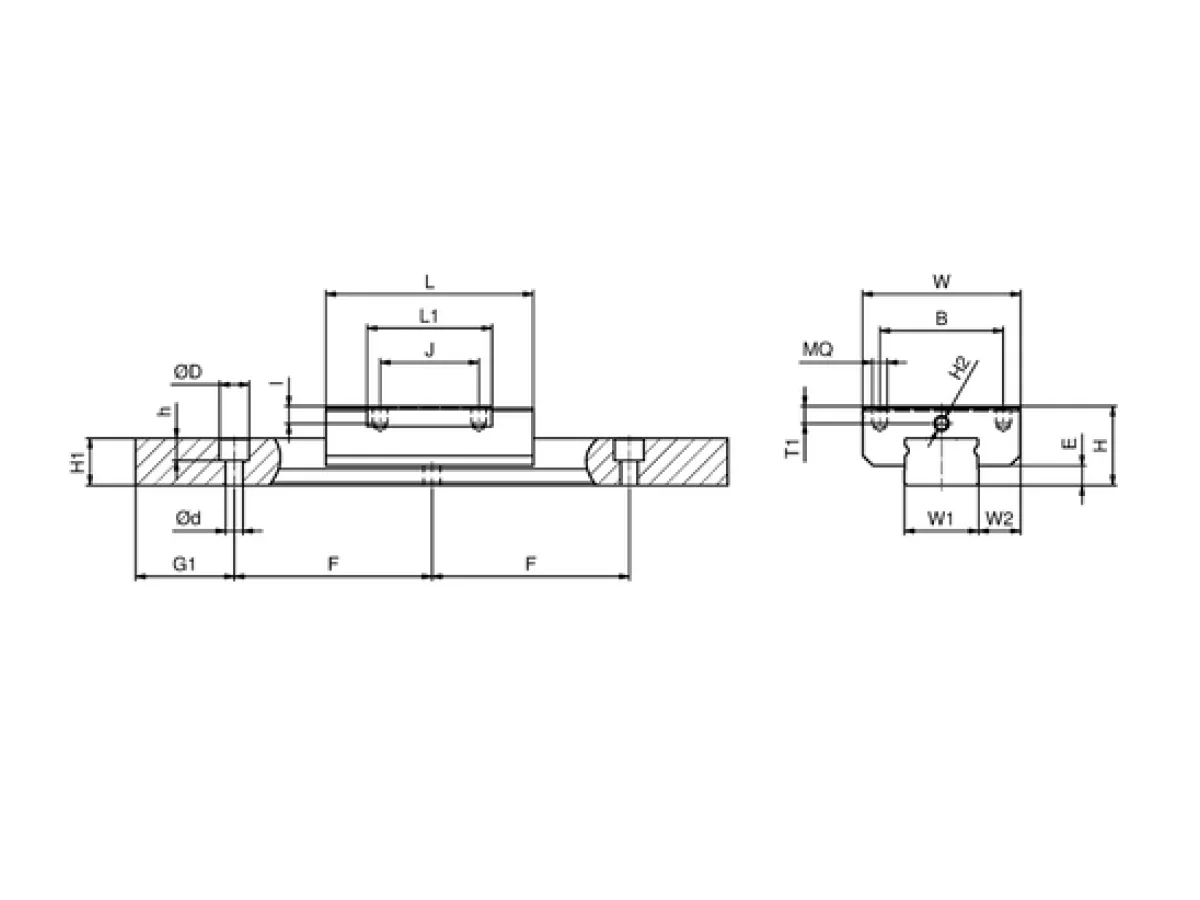

- H
- 8 mm
- W
- 17 mm
- W2
- 5 mm
- E
- 1,5 mm
- L - Chiều dài
- 24 mm
- B - Flange width
- 12 mm
- J
- 8 mm
- MQ
- M 2
- l
- 2,3 mm
- L1
- 13 mm
- H2
- ø 1,1
- T1
- 1,7 mm
- H3
- ø 1,1
- W1
- 7 mm
- H1
- 4,7 mm
- G1
- 5 mm
- F
- 15 mm
- d
- 2,4 mm
- D2
- 4,4 mm
- h4
- 2,4 mm
- Khối lượng
- 0,052 kg
Hiệu suất sản phẩm
- C50
- 1296000 mN
- C100
- 1030000 mN
- C0
- 1517600 mN
- Mx
- 0,005 kN-m
- My
- 0,003 kN-m
- Mz
- 0,003 kN-m
