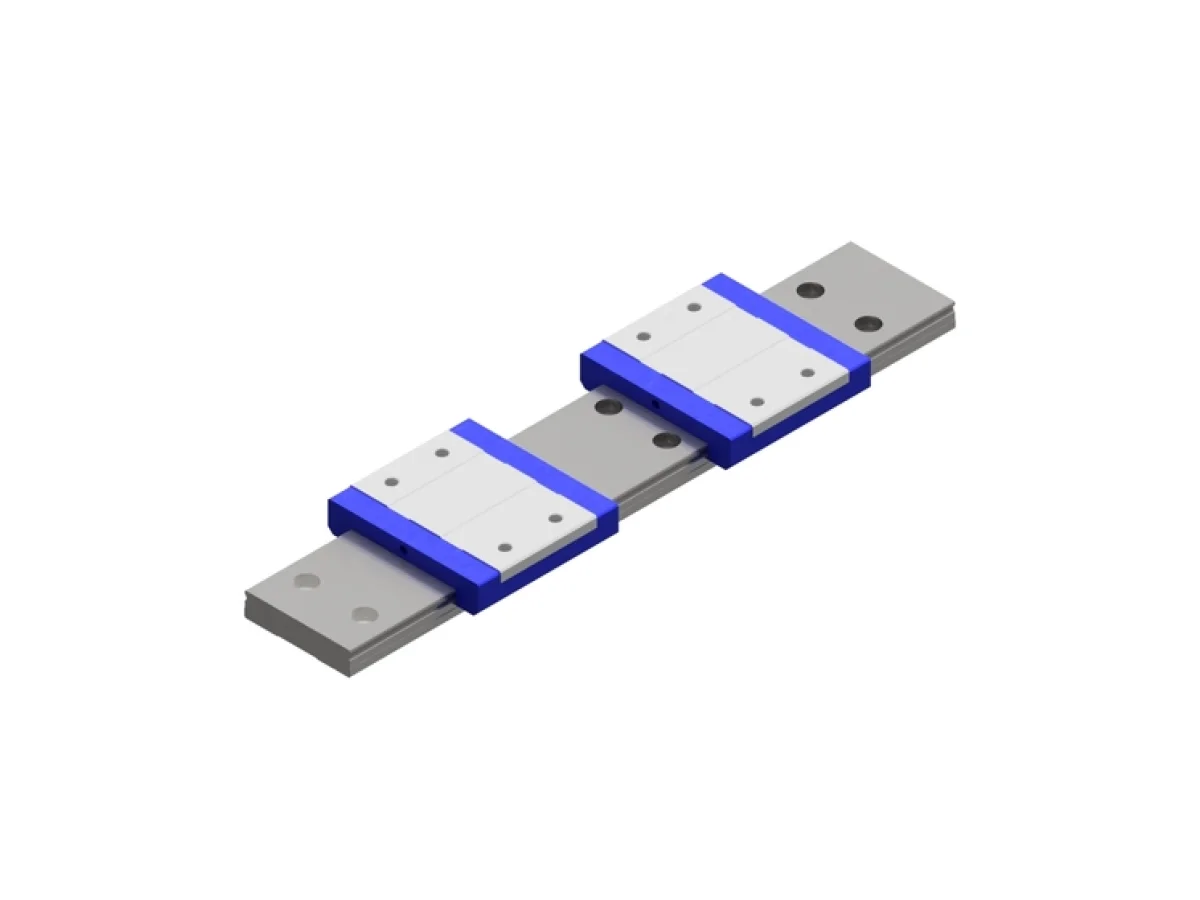

Ray trượt tuyến tính NTN-SNR LGMX09WN1BBL00116NZ1-2-0-130N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGMX09WN1BBL00116NZ1-2-0-130N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGM
- Carriage version
- X
- Size
- 9
- Kiểu thiết kế
- WN
- Number of carriages
- 1
- Sealing
- BB - End seals on both sides, side seals
- Rail fixation
- L
- Rail length
- 116 mm
- Precision class
- N
- Preload class
- Z1
- Rail arrangement
- 2
- Vật liệu
- Corrosion resistant material
- Special options
- N - Standard
- Lubrication connection
- 09 - Lubrication hole
- Lubricant
- A - SNR LUB HEAVY DUTY
- H
- 12 mm
- W
- 30 mm
- W2
- 6 mm
- E
- 3,4 mm
- L - Chiều dài
- 39 mm
- B - Flange width
- 21 mm
- J
- 12 mm
- MQ
- M 3
- l
- 2,8 mm
- L1
- 26,7 mm
- H2
- ø 1,5
- T1
- 2,3 mm
- H3
- ø 1,5
- W1
- 18 mm
- H1
- 7,25 mm
- G1
- 13 mm
- F
- 30 mm
- d
- 3,5 mm
- D2
- 6 mm
- h4
- 4,5 mm
- Khối lượng
- 0,144 kg
Hiệu suất sản phẩm
- C50
- 2630000 mN
- C100
- 2090000 mN
- C0
- 3270000 mN
- Mx
- 0,031 kN-m
- My
- 0,015 kN-m
- Mz
- 0,015 kN-m
