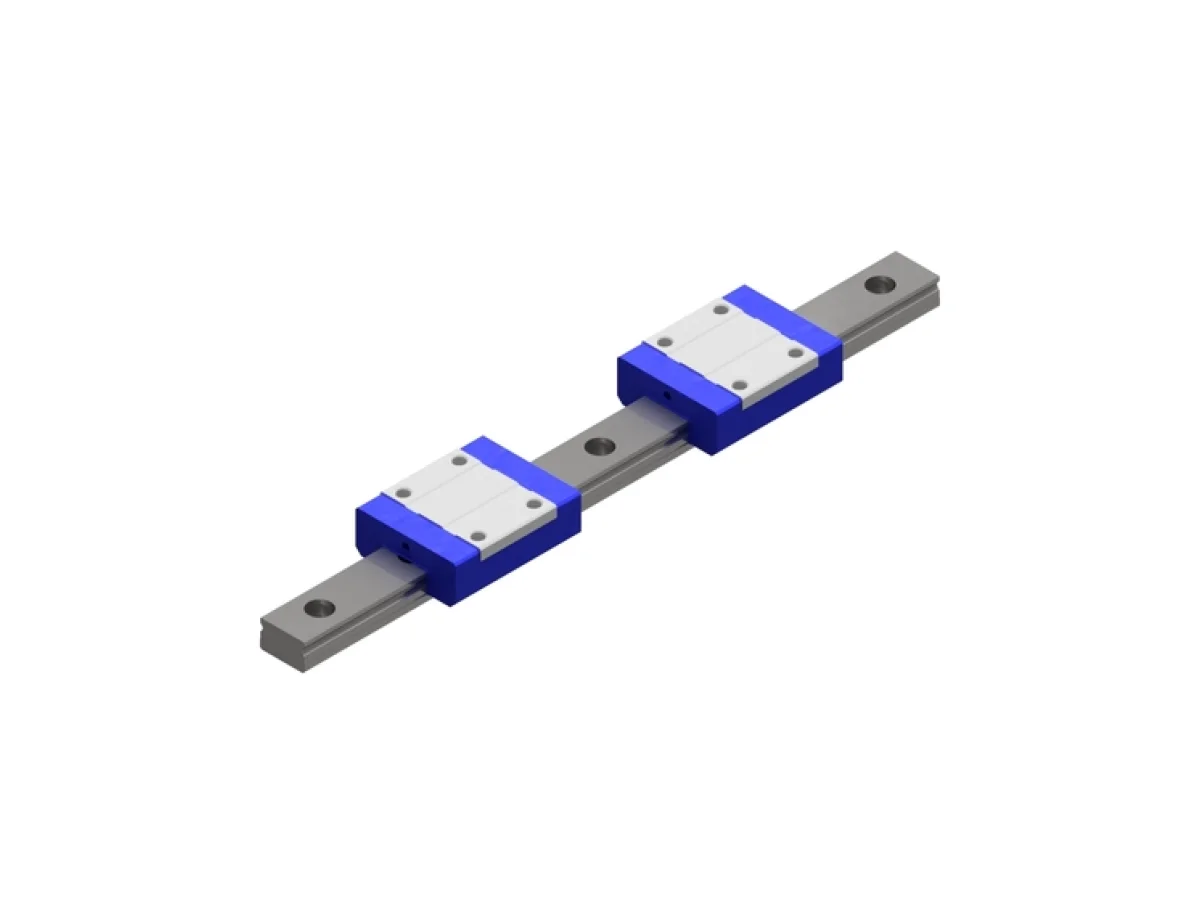

Ray trượt tuyến tính NTN-SNR LGMX15BN1BBL00345NZ1-1-0-12.5N được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã LGMX15BN1BBL00345NZ1-1-0-12.5N
Thông số sản phẩm
- Thương hiệu
- SNR
- Series
- LGM
- Carriage version
- X
- Size
- 15
- Kiểu thiết kế
- BN
- Number of carriages
- 1
- Sealing
- BB - End seals on both sides, side seals
- Rail fixation
- L
- Rail length
- 345 mm
- Precision class
- N
- Preload class
- Z1
- Rail arrangement
- 1
- Vật liệu
- Corrosion resistant material
- Special options
- N - Standard
- Lubrication connection
- 02 - Cup head grease nipple 0°
- Lubricant
- A - SNR LUB HEAVY DUTY
- H
- 16 mm
- W
- 32 mm
- W2
- 8,5 mm
- E
- 4 mm
- L - Chiều dài
- 42 mm
- B - Flange width
- 25 mm
- J
- 20 mm
- MQ
- M 3
- l
- 3,5 mm
- L1
- 25,3 mm
- H2
- M 3
- T1
- 3,5 mm
- N
- 5 mm
- H3
- M 3
- W1
- 15 mm
- H1
- 9,5 mm
- G1
- 12,5 mm
- F
- 40 mm
- d
- 3,5 mm
- D2
- 6 mm
- h4
- 4,5 mm
- Khối lượng
- 0,409 kg
Hiệu suất sản phẩm
- C50
- 5510000 mN
- C100
- 4370000 mN
- C0
- 5660000 mN
- Mx
- 0,04 kN-m
- My
- 0,026 kN-m
- Mz
- 0,026 kN-m
