Thông số sản phẩm

Thương hiệu

SNR

d - Đường kính trục

150 mm

a - Chiều dài vỏ gối

510 mm

b - Chiều rộng chân vỏ gối

180 mm

c - Housing foot height

70 mm

g - Vòng bi seat width

108 mm

h - Chiều cao tâm vòng bi

170 mm

h1 - Chiều cao vỏ gối

333 mm

l - Housing mid width

230 mm

l1 - Chiều rộng over TS

240 mm

l2 - Chiều rộng over TA

302 mm

m - Lỗ lắp/punches distance (length)

430 mm

m1 - Distance punches dowel pins

470 mm

n - Lỗ lắp distance (width)

100 mm

u - Lỗ lắp (width)

28 mm

v - Lỗ lắp (length)

34 mm

D - Đường kính bệ lắp vòng bi

280 mm

g1 - Distance small shaft shoulder to bearing center

90 mm

W - Vòng bi distance

14 mm

Housing weight

73 kg

Vật liệu of Housing

ductile cast

Lượng mỡ ban đầu

2,1 l

Bu lông

G - Fixing bolts

M24

Mô-men siết khuyến nghị fixing bolts

500 N-m

Connection bolts

M24x140

Mô-men siết khuyến nghị connection bolts

440 N-m

Eye bolt(s)

M16

Tải trọng tối đa 120°

800000000 mN

Tải trọng tối đa 150°

460000000 mN

Tải trọng tối đa 180°

400000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

3060000000 mN

Tải trọng phá hủy P 55°

3780000000 mN

Tải trọng phá hủy P 90°

1800000000 mN

Tải trọng phá hủy P 120°

1360000000 mN

Tải trọng phá hủy P 150°

1220000000 mN

Tải trọng phá hủy P 180°

1530000000 mN

Bộ phận liên quan

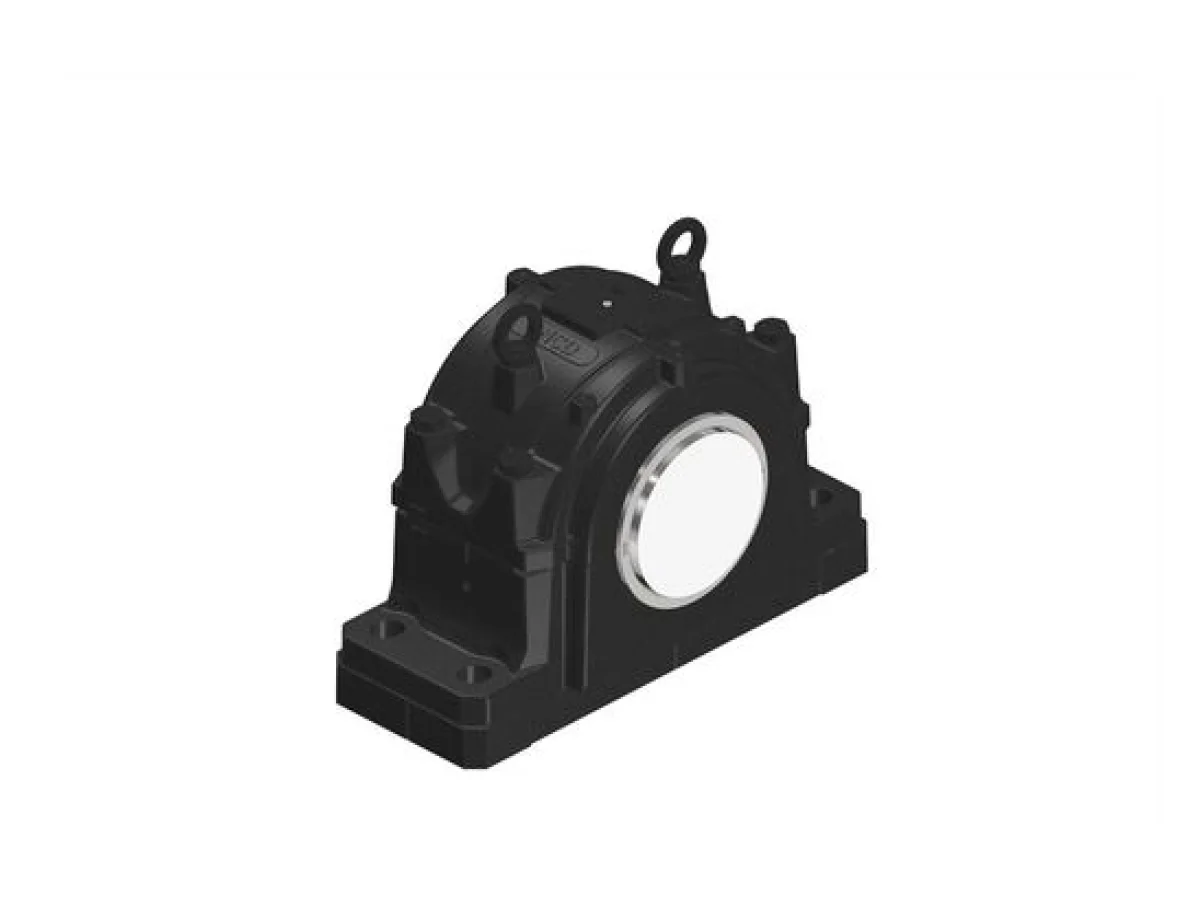

Designation of housing

SNCD3134

Vòng bi

23134K

Adapter sleeve

H3134

Fixing rings

2 x FR280x10x10

Labyrinth sealing TS

TS-34

Taconite Phớt làm kín TA

TA-34

End cover TE

TE-34
