Thông số sản phẩm

Thương hiệu

SNR

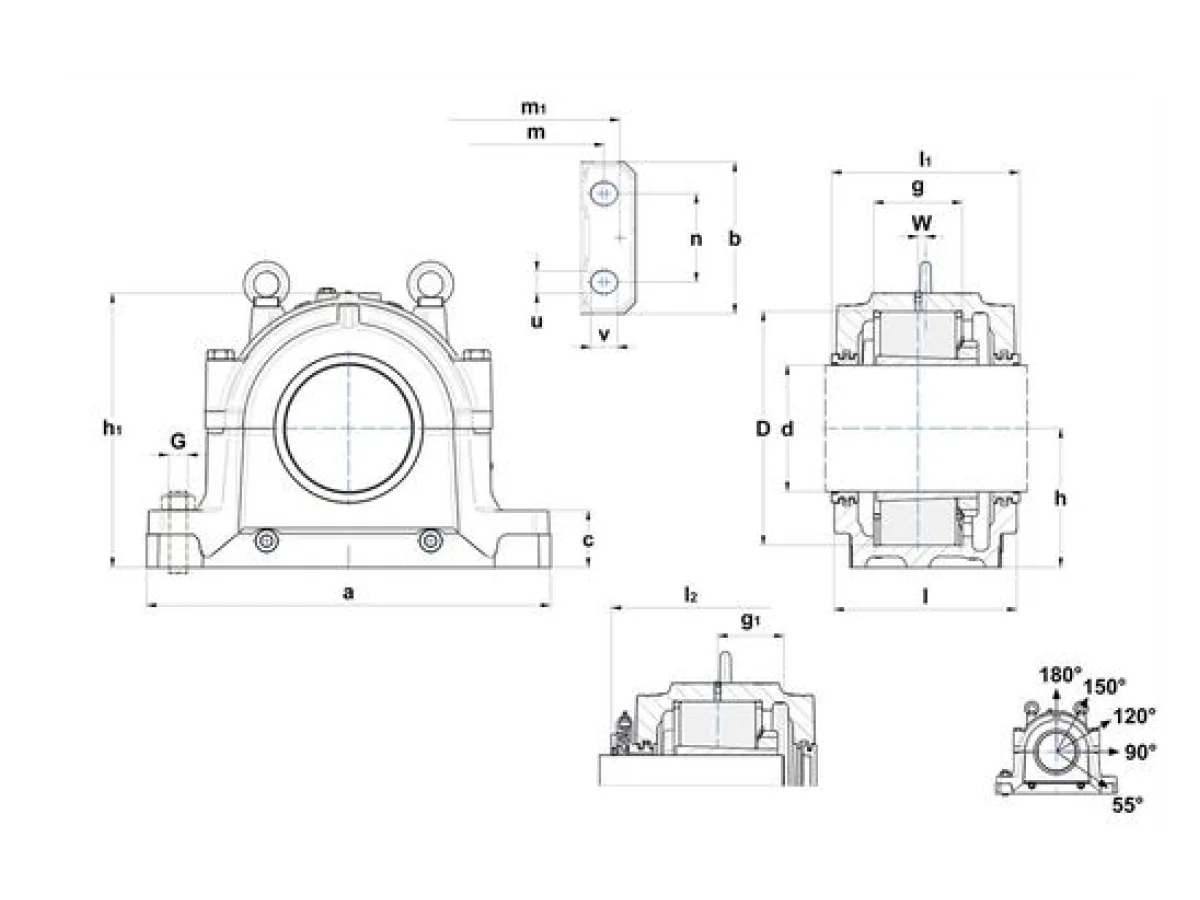

d - Đường kính trục

200 mm

a - Chiều dài vỏ gối

640 mm

b - Chiều rộng chân vỏ gối

240 mm

c - Housing foot height

90 mm

g - Vòng bi seat width

140 mm

h - Chiều cao tâm vòng bi

220 mm

h1 - Chiều cao vỏ gối

434 mm

l - Housing mid width

290 mm

l1 - Chiều rộng over TS

300 mm

l2 - Chiều rộng over TA

361 mm

m - Lỗ lắp/punches distance (length)

540 mm

m1 - Distance punches dowel pins

590 mm

n - Lỗ lắp distance (width)

140 mm

u - Lỗ lắp (width)

35 mm

v - Lỗ lắp (length)

42 mm

D - Đường kính bệ lắp vòng bi

370 mm

g1 - Distance small shaft shoulder to bearing center

114 mm

W - Vòng bi distance

12 mm

Housing weight

139 kg

Vật liệu of Housing

ductile cast

Lượng mỡ ban đầu

4,8 l

Bu lông

G - Fixing bolts

M30

Mô-men siết khuyến nghị fixing bolts

1005 N-m

Connection bolts

M24x160

Mô-men siết khuyến nghị connection bolts

440 N-m

Eye bolt(s)

M20

Tải trọng tối đa 120°

800000000 mN

Tải trọng tối đa 150°

460000000 mN

Tải trọng tối đa 180°

400000000 mN

Tải trọng phá hủy

Tải trọng phá hủy P 0°

5500000000 mN

Tải trọng phá hủy P 55°

7200000000 mN

Tải trọng phá hủy P 90°

3400000000 mN

Tải trọng phá hủy P 120°

2500000000 mN

Tải trọng phá hủy P 150°

2300000000 mN

Tải trọng phá hủy P 180°

2800000000 mN

Bộ phận liên quan

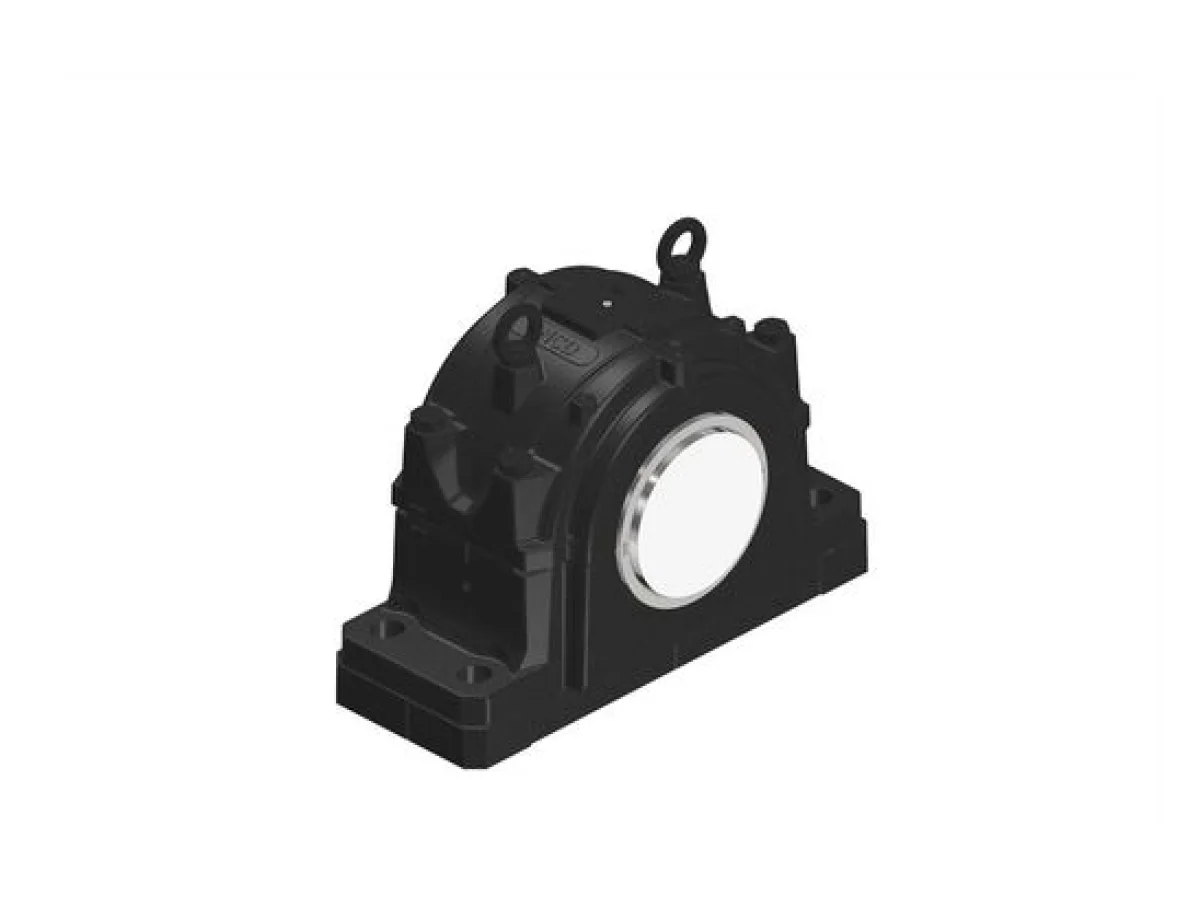

Designation of housing

SNCD3144

Vòng bi

23144K

Adapter sleeve

H3144

Fixing rings

2 x FR370x10x10

Labyrinth sealing TS

TS-44

Taconite Phớt làm kín TA

TA-44

End cover TE

TE-44
