Thông số sản phẩm

Thương hiệu

SNR

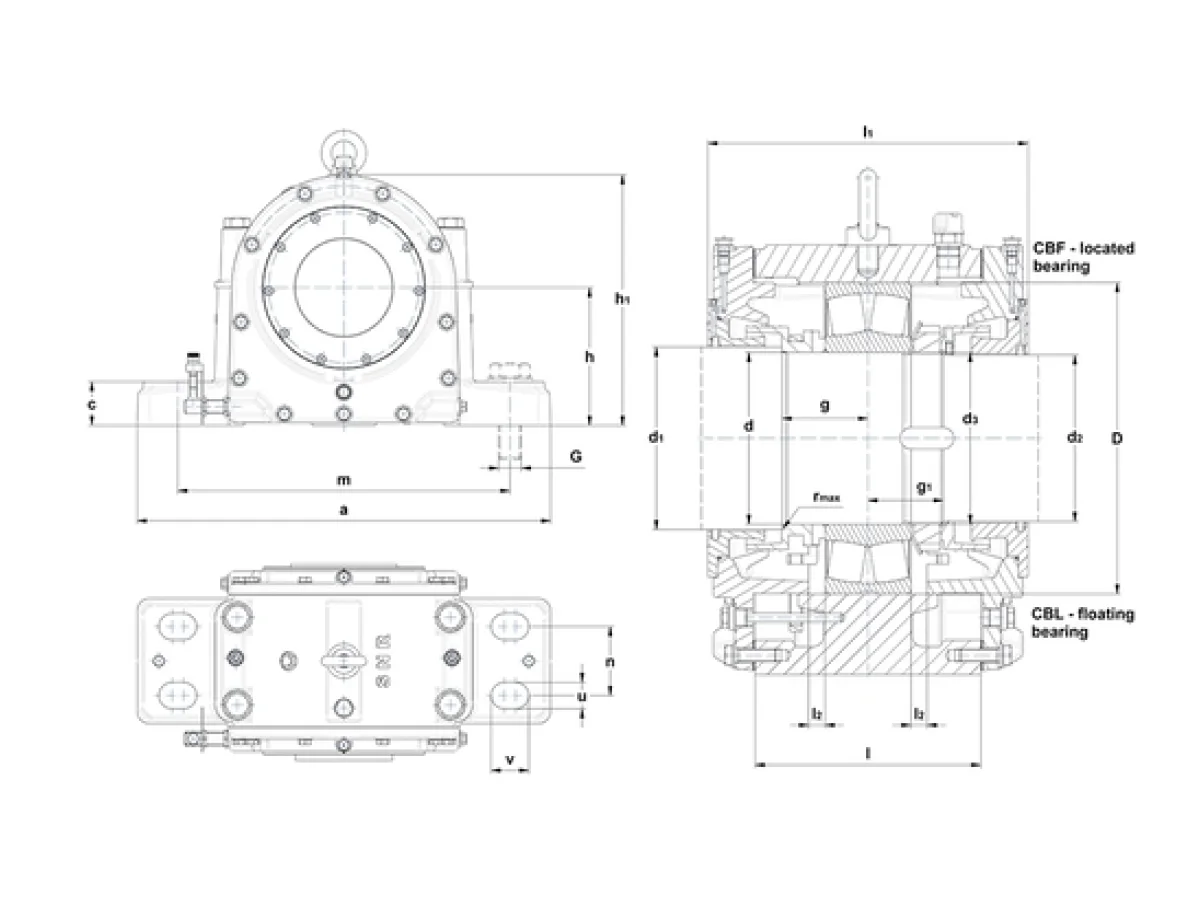

d - Đường kính trục

70 mm

d1 - Đường kính trục outlet large

75 mm

d2 - Đường kính trục outlet small

67 mm

d3 - Thread on shaft

M70x2

a - Chiều dài vỏ gối

350 mm

b - Chiều rộng chân vỏ gối

110 mm

c - Housing foot height

45 mm

g - Distance large shaft shoulder to bearing center

45 mm

g1 - Distance small shaft shoulder to bearing center

32 mm

h - Chiều cao tâm vòng bi

125 mm

h1 - Chiều cao vỏ gối

215 mm

l - Housing mid width

120 mm

l1 - Housing width over covers

192 mm

l2 - Floating bearing displacement (x2)

0 mm

m - Lỗ lắp/punches distance (length)

380 mm

n - Lỗ lắp distance (width)

60 mm

u - Lỗ lắp (width)

20 mm

v - Lỗ lắp (length)

30 mm

r - Max shaft shoulder radius

1 mm

D - Đường kính bệ lắp vòng bi

125 mm

Oil level

50-65 mm

Oil quantity

1,4 l

Khối lượng

28 kg

Vật liệu of Housing

grey cast

Bộ phận liên quan

Vòng bi

22214

Đai ốc

KM 14

Vòng đệm khóa

MB 14

Associated Components - Option

Feltstrips (optional)

9x7,5x292

Bu lông

G - Fixing bolts

M16

Mô-men siết khuyến nghị

130 N-m

Connection bolts

M16

Mô-men siết khuyến nghị

130 N-m

Eye bolt(s)

M10
