Thông số sản phẩm

Thương hiệu

SNR

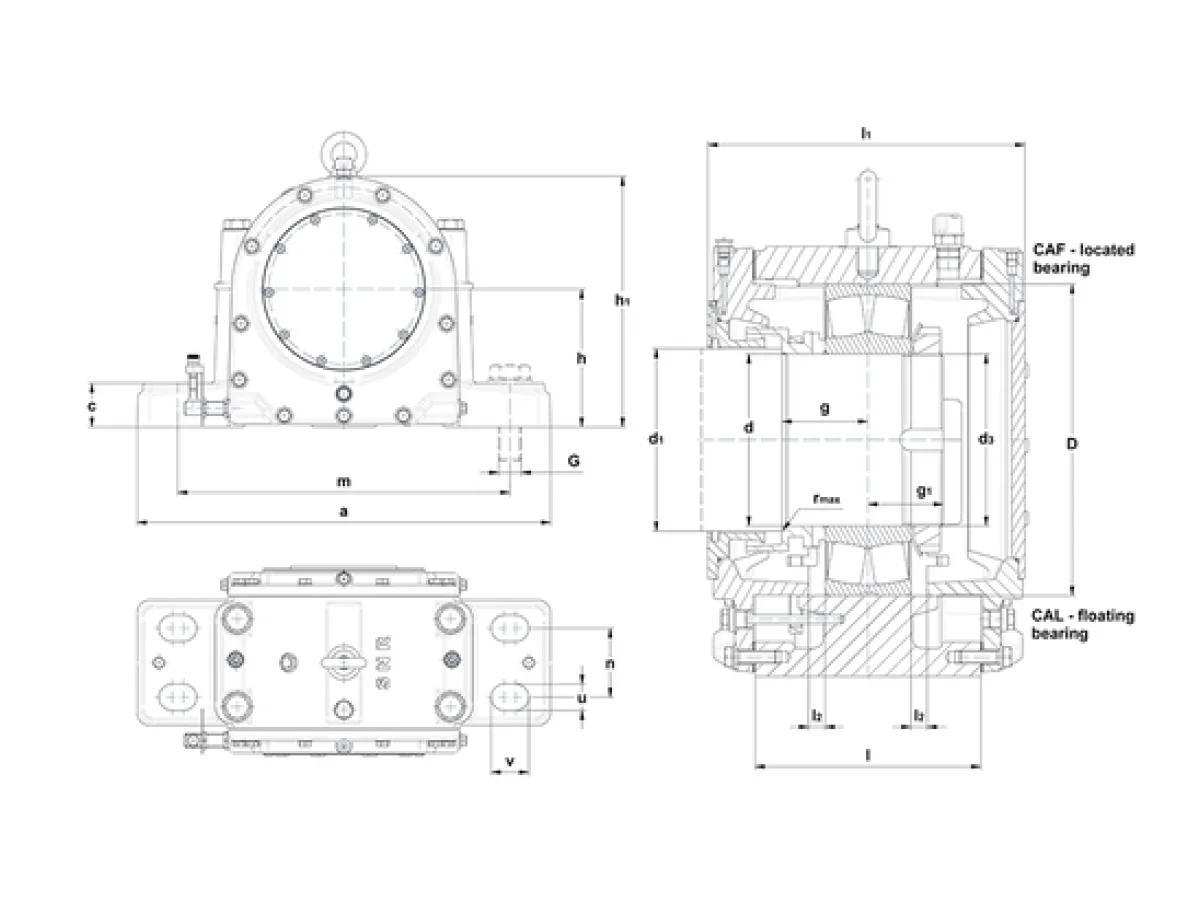

d - Đường kính trục

90 mm

d1 - Đường kính trục outlet large

95 mm

d3 - Thread on shaft

M90x2

a - Chiều dài vỏ gối

410 mm

b - Chiều rộng chân vỏ gối

150 mm

c - Housing foot height

48 mm

g - Distance large shaft shoulder to bearing center

61 mm

g1 - Distance small shaft shoulder to bearing center

40 mm

h - Chiều cao tâm vòng bi

135 mm

h1 - Chiều cao vỏ gối

245 mm

l - Housing mid width

160 mm

l1 - Housing width over covers

229 mm

l2 - Floating bearing displacement (x2)

0 mm

m - Lỗ lắp/punches distance (length)

340 mm

n - Lỗ lắp distance (width)

80 mm

u - Lỗ lắp (width)

25 mm

v - Lỗ lắp (length)

35 mm

r - Max shaft shoulder radius

1 mm

D - Đường kính bệ lắp vòng bi

160 mm

Oil level

45-60 mm

Oil quantity

1,5 l

Khối lượng

47 kg

Vật liệu of Housing

grey cast

Bộ phận liên quan

Vòng bi

22218

Đai ốc

KM 18

Vòng đệm khóa

MB 18

Associated Components - Option

Feltstrips (optional)

9x7,5x370

Bu lông

G - Fixing bolts

M20

Mô-men siết khuyến nghị

260 N-m

Connection bolts

M16

Mô-men siết khuyến nghị

130 N-m

Eye bolt(s)

M12
