Thông số sản phẩm

Thương hiệu

SNR

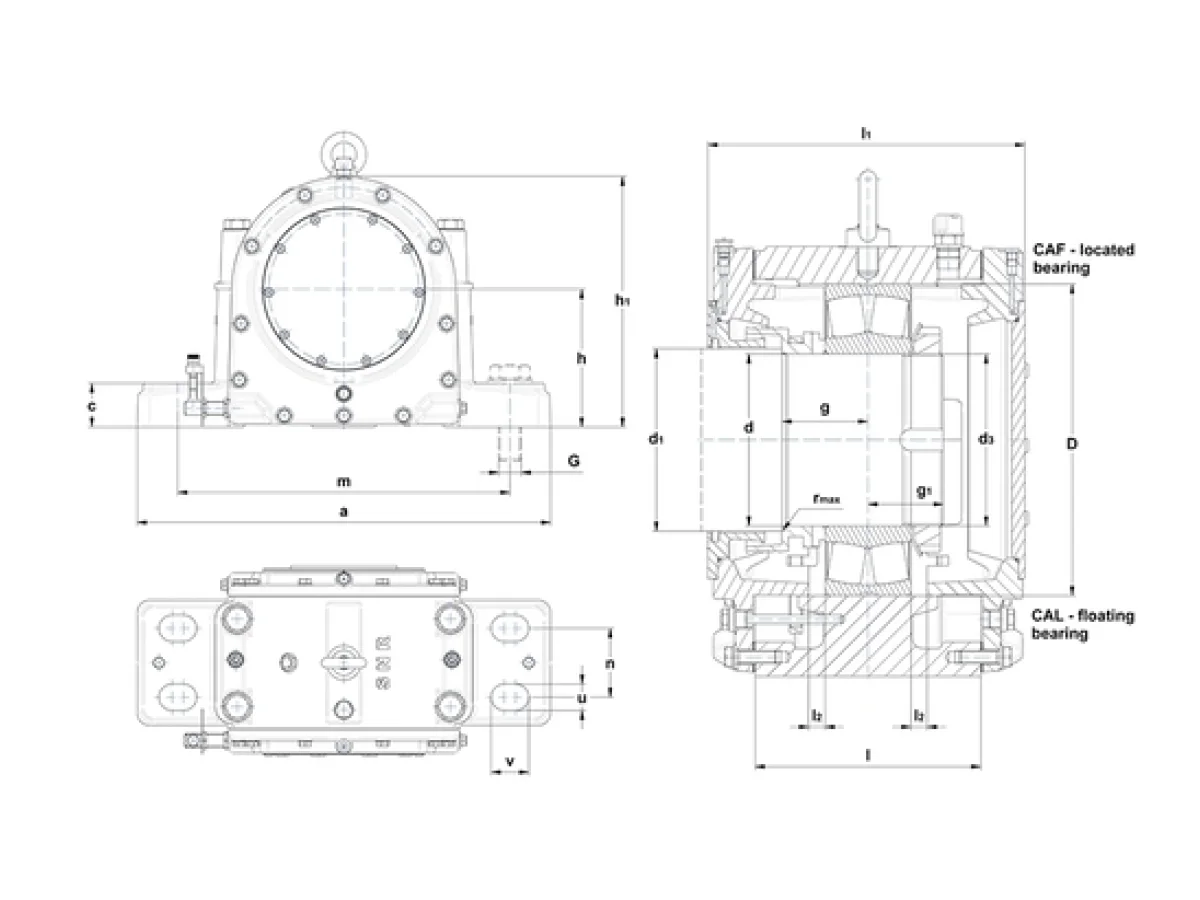

d - Đường kính trục

100 mm

d1 - Đường kính trục outlet large

110 mm

d3 - Thread on shaft

M100x2

a - Chiều dài vỏ gối

490 mm

b - Chiều rộng chân vỏ gối

160 mm

c - Housing foot height

50 mm

g - Distance large shaft shoulder to bearing center

60 mm

g1 - Distance small shaft shoulder to bearing center

45 mm

h - Chiều cao tâm vòng bi

150 mm

h1 - Chiều cao vỏ gối

270 mm

l - Housing mid width

170 mm

l1 - Housing width over covers

253 mm

l2 - Floating bearing displacement (x2)

13 mm

m - Lỗ lắp/punches distance (length)

400 mm

n - Lỗ lắp distance (width)

80 mm

u - Lỗ lắp (width)

30 mm

v - Lỗ lắp (length)

45 mm

r - Max shaft shoulder radius

2,5 mm

D - Đường kính bệ lắp vòng bi

180 mm

Oil level

55-65 mm

Oil quantity

1,7 l

Khối lượng

58 kg

Vật liệu of Housing

grey cast

Bộ phận liên quan

Vòng bi

22220

Đai ốc

KM 20

Vòng đệm khóa

MB 20

Associated Components - Option

Feltstrips (optional)

9x7,5x428

Bu lông

G - Fixing bolts

M24

Mô-men siết khuyến nghị

440 N-m

Connection bolts

M20

Mô-men siết khuyến nghị

260 N-m

Eye bolt(s)

M16
