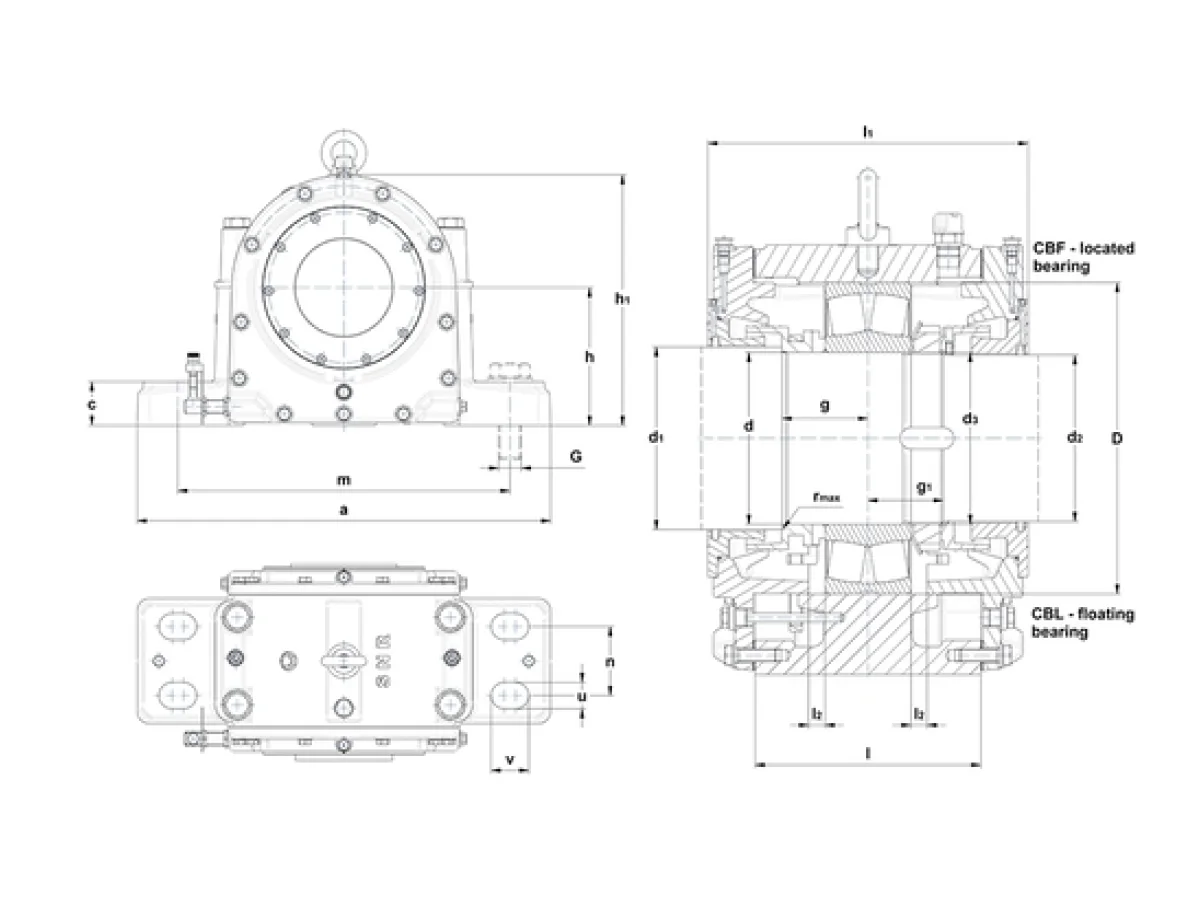

Thông số sản phẩm

Thương hiệu

SNR

d - Đường kính trục

160 mm

d1 - Đường kính trục outlet large

170 mm

d2 - Đường kính trục outlet small

155 mm

d3 - Thread on shaft

M160x3

a - Chiều dài vỏ gối

660 mm

b - Chiều rộng chân vỏ gối

200 mm

c - Housing foot height

70 mm

g - Distance large shaft shoulder to bearing center

80 mm

g1 - Distance small shaft shoulder to bearing center

70 mm

h - Chiều cao tâm vòng bi

220 mm

h1 - Chiều cao vỏ gối

400 mm

l - Housing mid width

210 mm

l1 - Housing width over covers

298 mm

l2 - Floating bearing displacement (x2)

15 mm

m - Lỗ lắp/punches distance (length)

530 mm

n - Lỗ lắp distance (width)

110 mm

u - Lỗ lắp (width)

42 mm

v - Lỗ lắp (length)

60 mm

r - Max shaft shoulder radius

2,5 mm

D - Đường kính bệ lắp vòng bi

290 mm

Oil level

60-80 mm

Oil quantity

4,7 l

Khối lượng

125 kg

Vật liệu of Housing

grey cast

Bộ phận liên quan

Vòng bi

22232

Đai ốc

KM 32

Vòng đệm khóa

MB 32

Associated Components - Option

Feltstrips (optional)

9x7,5x662

Bu lông

G - Fixing bolts

M36

Mô-men siết khuyến nghị

1520 N-m

Connection bolts

M24

Mô-men siết khuyến nghị

440 N-m

Eye bolt(s)

M20
