Thông số sản phẩm

Thương hiệu

SNR

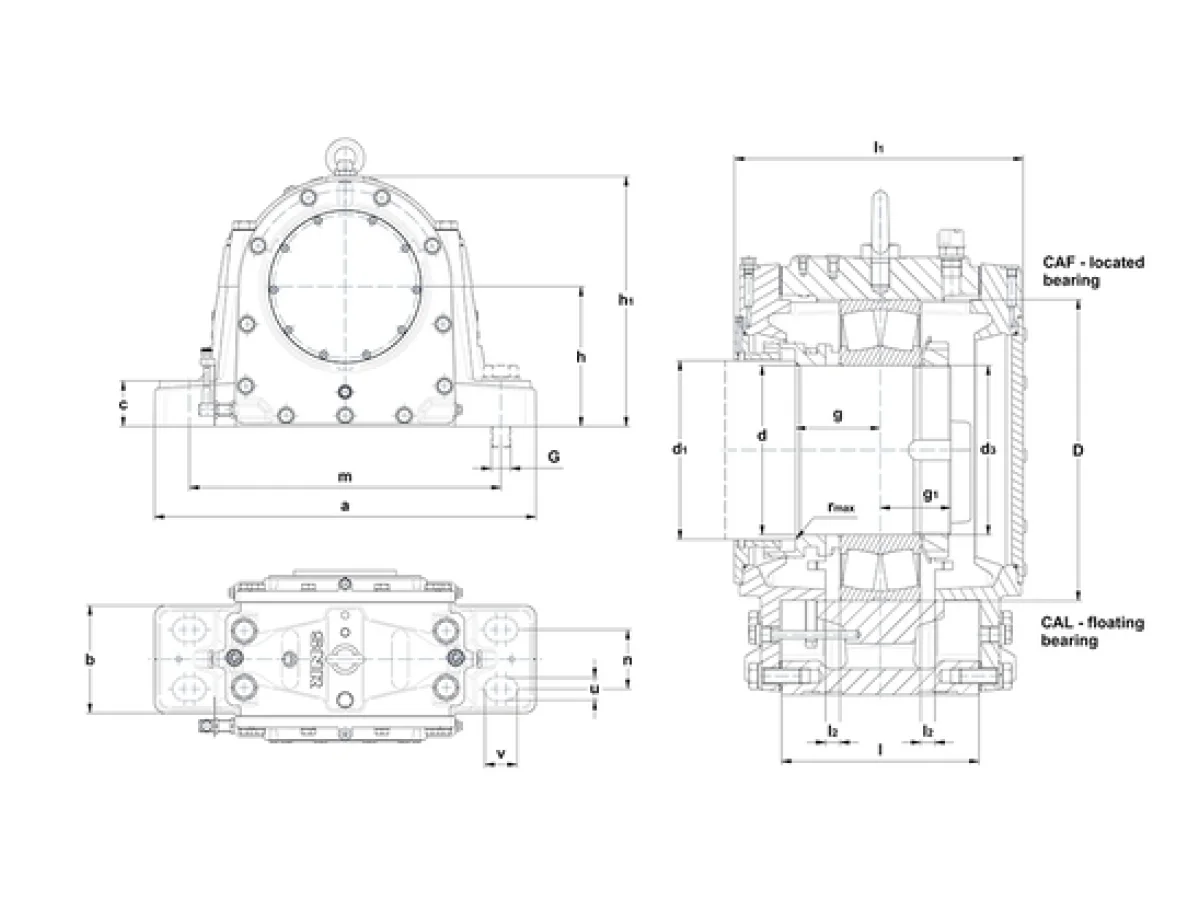

d - Đường kính trục

170 mm

d1 - Đường kính trục outlet large

176 mm

d3 - Thread on shaft

M170x3

a - Chiều dài vỏ gối

710 mm

b - Chiều rộng chân vỏ gối

200 mm

c - Housing foot height

85 mm

g - Distance large shaft shoulder to bearing center

90 mm

g1 - Distance small shaft shoulder to bearing center

73 mm

h - Chiều cao tâm vòng bi

260 mm

h1 - Chiều cao vỏ gối

460 mm

l - Housing mid width

210 mm

l1 - Housing width over covers

312 mm

l2 - Floating bearing displacement (x2)

15 mm

m - Lỗ lắp/punches distance (length)

580 mm

n - Lỗ lắp distance (width)

110 mm

u - Lỗ lắp (width)

42 mm

v - Lỗ lắp (length)

60 mm

r - Max shaft shoulder radius

1,6 mm

D - Đường kính bệ lắp vòng bi

310 mm

Oil level

90-105 mm

Oil quantity

5,2 l

Khối lượng

177 kg

Vật liệu of Housing

ductile cast

Bộ phận liên quan

Vòng bi

22234

Đai ốc

KM 34

Vòng đệm khóa

MB 34

Associated Components - Option

Feltstrips (optional)

9x7,5x685

Bu lông

G - Fixing bolts

M36

Mô-men siết khuyến nghị

1520 N-m

Connection bolts

M24

Mô-men siết khuyến nghị

440 N-m

Eye bolt(s)

M20
