Thông số sản phẩm

Thương hiệu

SNR

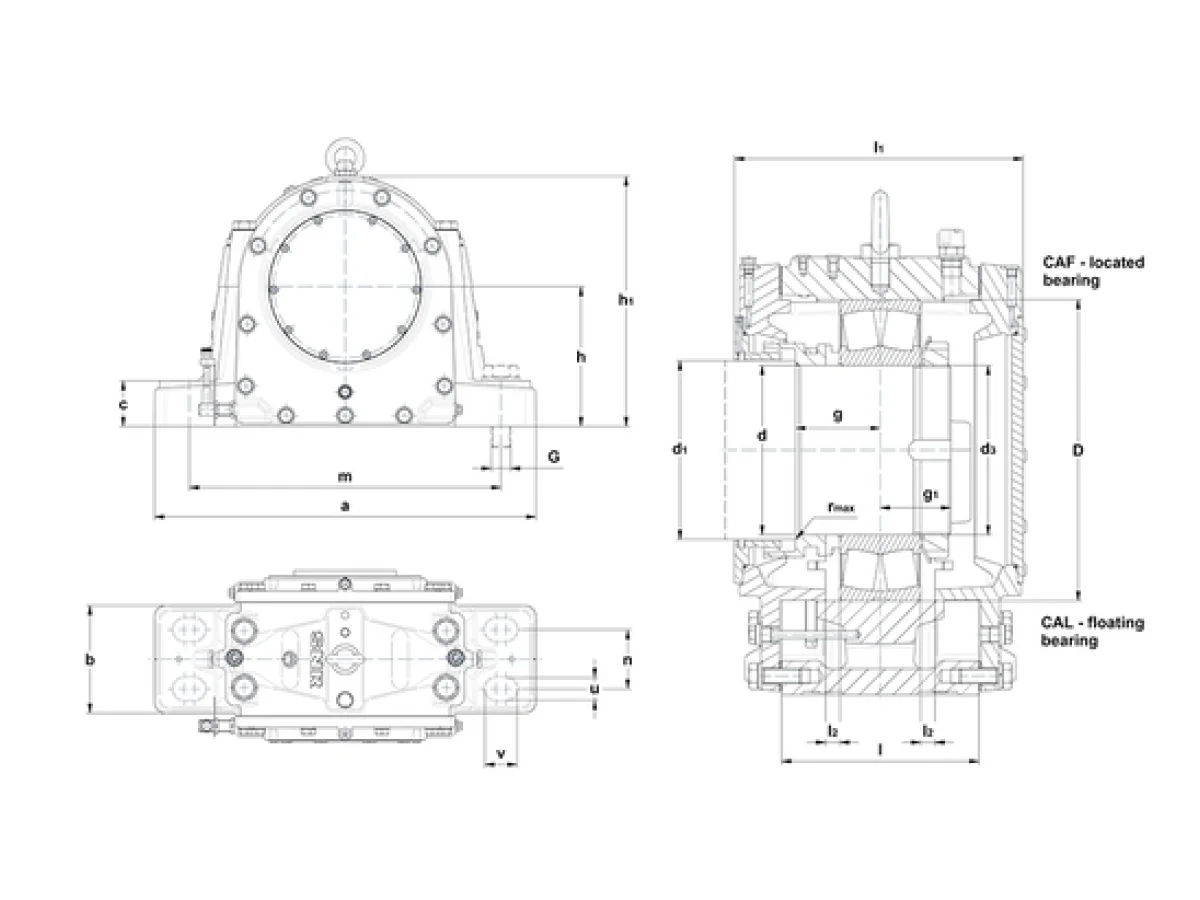

d - Đường kính trục

260 mm

d1 - Đường kính trục outlet large

280 mm

d3 - Thread on shaft

TR260x4

a - Chiều dài vỏ gối

1070 mm

b - Chiều rộng chân vỏ gối

300 mm

c - Housing foot height

130 mm

g - Distance large shaft shoulder to bearing center

125 mm

g1 - Distance small shaft shoulder to bearing center

106 mm

h - Chiều cao tâm vòng bi

370 mm

h1 - Chiều cao vỏ gối

671 mm

l - Housing mid width

330 mm

l1 - Housing width over covers

430 mm

l2 - Floating bearing displacement (x2)

20 mm

m - Lỗ lắp/punches distance (length)

900 mm

n - Lỗ lắp distance (width)

165 mm

u - Lỗ lắp (width)

48 mm

v - Lỗ lắp (length)

70 mm

r - Max shaft shoulder radius

4 mm

D - Đường kính bệ lắp vòng bi

480 mm

Oil level

118-143 mm

Oil quantity

12 l

Khối lượng

563 kg

Vật liệu of Housing

ductile cast

Bộ phận liên quan

Vòng bi

22252

Đai ốc

HM 52 T

Vòng đệm khóa

MB 52

Associated Components - Option

Feltstrips (optional)

11x14x1090

Bu lông

G - Fixing bolts

M42

Mô-men siết khuyến nghị

2040 N-m

Connection bolts

M36

Mô-men siết khuyến nghị

1520 N-m

Eye bolt(s)

M24
