Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn

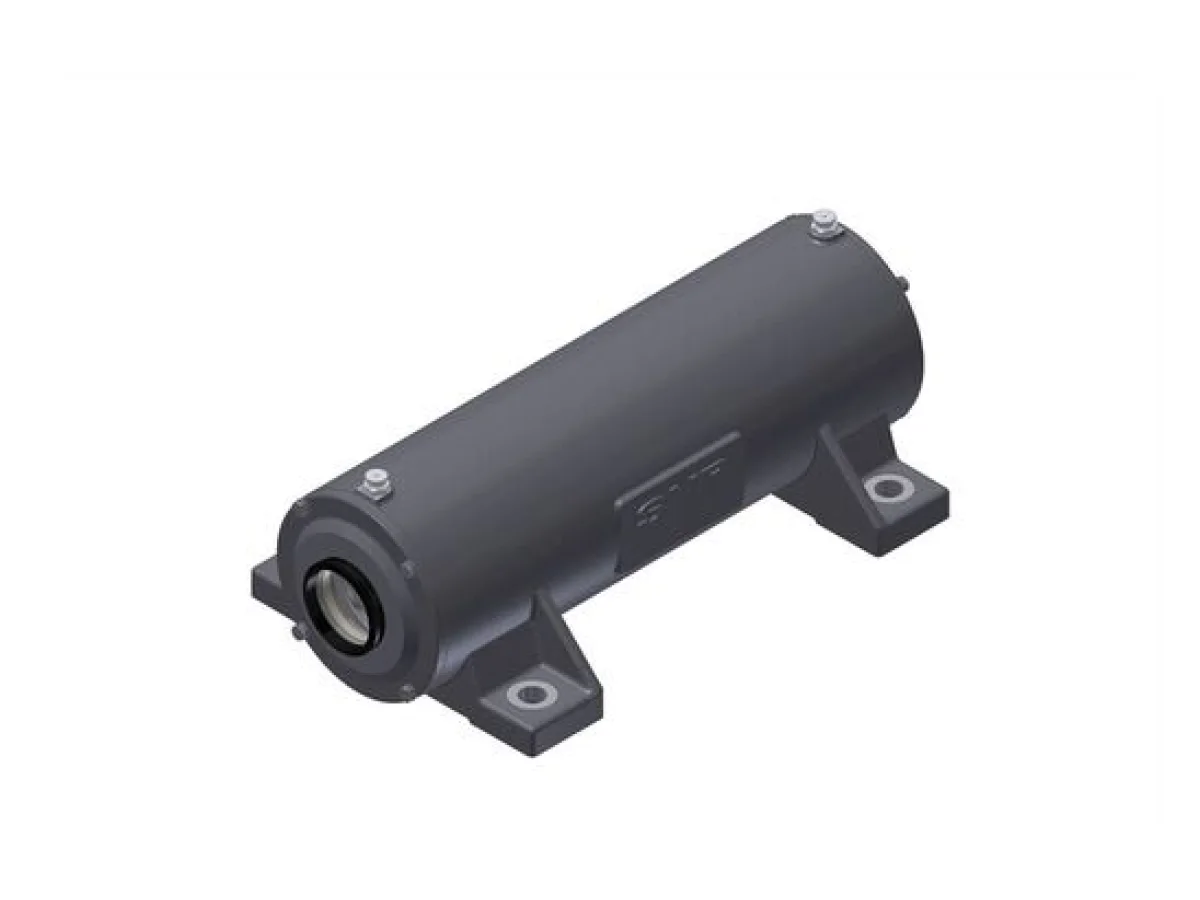

Vỏ gối đỡ NTN-SNR ZLG 307 AA được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.
Thông số mã ZLG 307 AA
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 35 mm
- d1 - Đường kính trục between bearings
- 45 mm
- a - Chiều dài vỏ gối
- 275 mm
- b - Chiều rộng chân vỏ gối
- 190 mm
- c - Housing foot height
- 16 mm
- h - Chiều cao tâm vòng bi
- 60 mm
- h1 - Chiều cao vỏ gối
- 117 mm
- m - Lỗ lắp/punches distance (length)
- 175 mm
- n - Lỗ lắp distance (width)
- 150 mm
- N - Lỗ lắp diameter
- 15 mm
- B - Distance mounting hole to shaft step
- 60 mm
- W - Vòng bi distance
- 197 mm
- W1 - Central shaft length
- 160 mm
- W2 - Right shaft end length
- 66,5 mm
- A1
- 30 mm
- A2
- 20 mm
- A3 - ZLG foot width
- 40 mm
- D - Đường kính bệ lắp vòng bi
- 80 mm
- Khối lượng
- 10 kg
- Vật liệu of Housing
- grey cast
- Lượng mỡ ban đầu
- 0,085 l
Associated Components - Option
- O - ring (optional)
- 80x4
Bu lông
- G - Fixing bolts
- M12
- Mô-men siết khuyến nghị fixing bolts
- 65 N-m
- Cover bolts
- M6x25
- Mô-men siết khuyến nghị cover bolts
- 7 N-m
