Vỏ gối đỡ NTN-SNR ZLG 313 AB được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

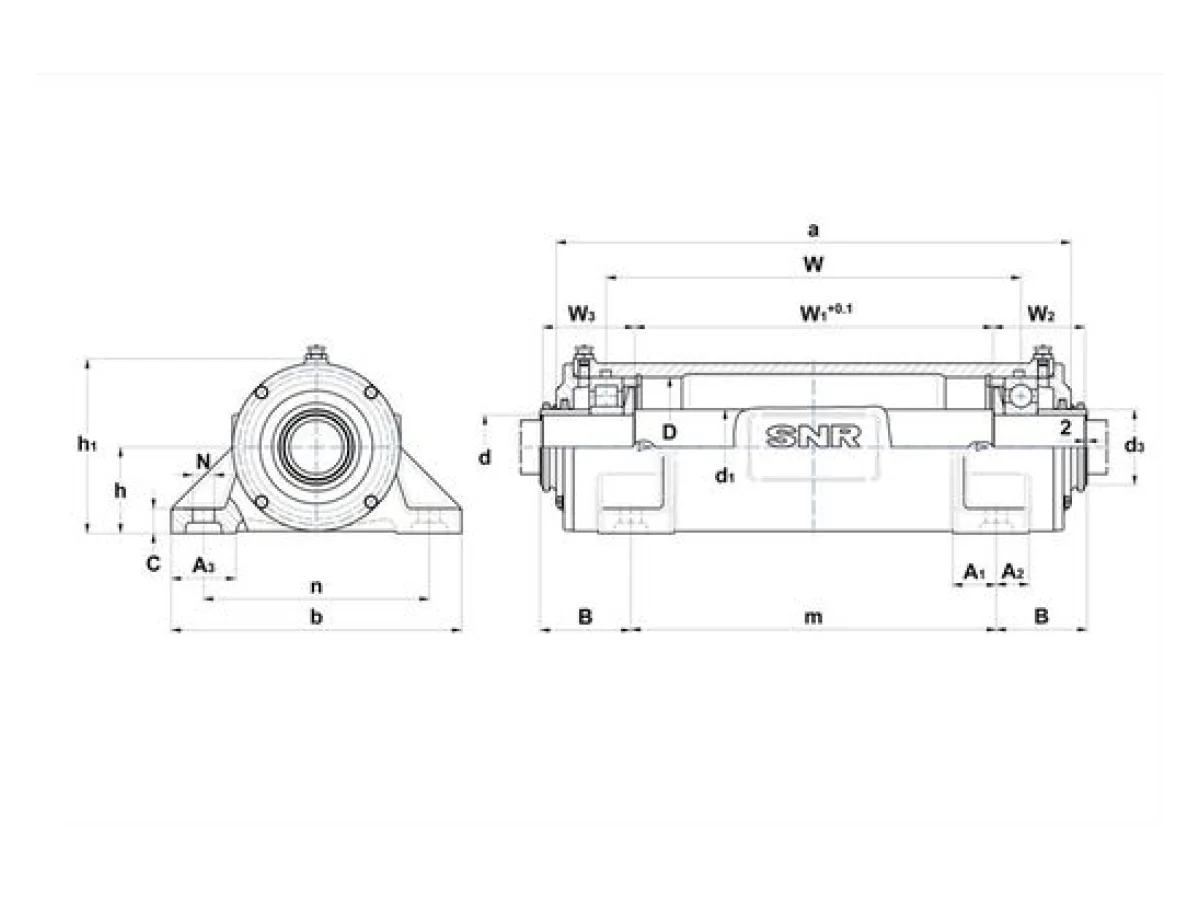

Thông số mã ZLG 313 AB
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 65 mm
- d1 - Đường kính trục between bearings
- 75 mm
- d3 - Outer diameter sleeve
- 75 mm
- a - Chiều dài vỏ gối
- 503 mm
- b - Chiều rộng chân vỏ gối
- 290 mm
- c - Housing foot height
- 25 mm
- h - Chiều cao tâm vòng bi
- 95 mm
- h1 - Chiều cao vỏ gối
- 187 mm
- m - Lỗ lắp/punches distance (length)
- 360 mm
- n - Lỗ lắp distance (width)
- 230 mm
- N - Lỗ lắp diameter
- 20 mm
- B - Distance mounting hole to shaft step
- 87 mm
- W - Vòng bi distance
- 404,5 mm
- W1 - Central shaft length
- 350,5 mm
- W2 - Right shaft end length
- 91,5 mm
- A1
- 45 mm
- A2
- 35 mm
- A3 - ZLG foot width
- 60 mm
- D - Đường kính bệ lắp vòng bi
- 140 mm
- Khối lượng
- 33 kg
- Vật liệu of Housing
- grey cast
- Lượng mỡ ban đầu
- 0,333 l
Associated Components - Option
- O - ring (optional)
- 140x7
Bu lông
- G - Fixing bolts
- M16
- Mô-men siết khuyến nghị fixing bolts
- 150 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
