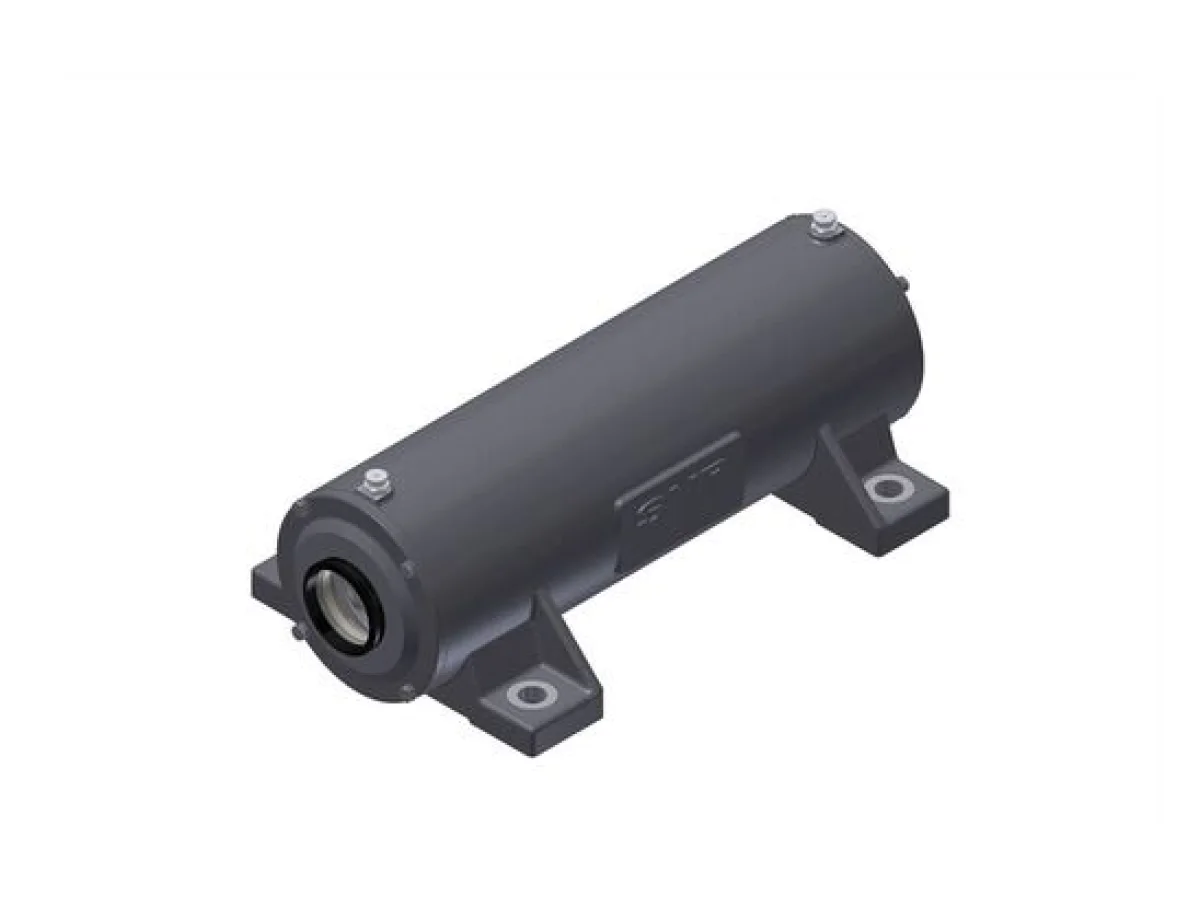

Vỏ gối đỡ NTN-SNR ZLG 316 AB được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

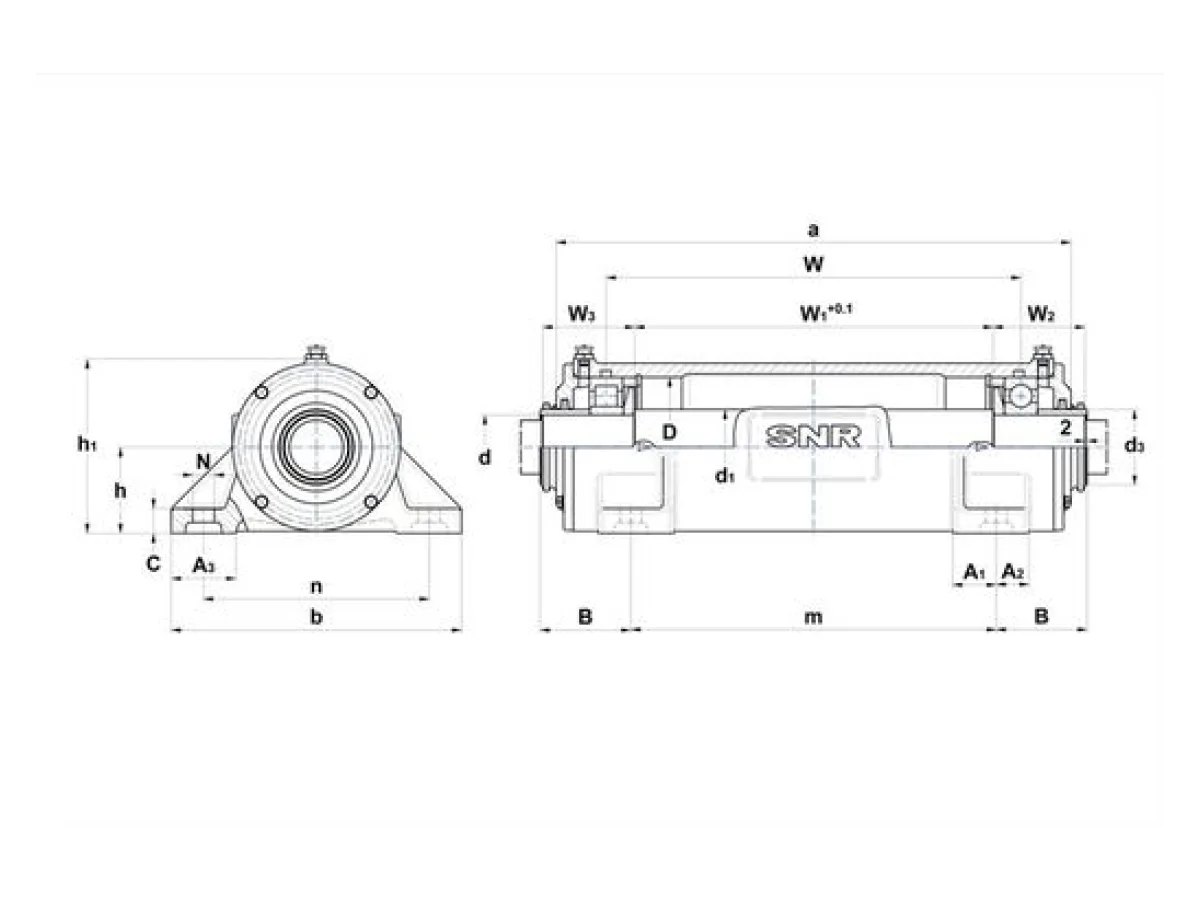

Thông số mã ZLG 316 AB
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 80 mm
- d1 - Đường kính trục between bearings
- 95 mm
- d3 - Outer diameter sleeve
- 90 mm
- a - Chiều dài vỏ gối
- 585 mm
- b - Chiều rộng chân vỏ gối
- 330 mm
- c - Housing foot height
- 30 mm
- h - Chiều cao tâm vòng bi
- 112 mm
- h1 - Chiều cao vỏ gối
- 220 mm
- m - Lỗ lắp/punches distance (length)
- 420 mm
- n - Lỗ lắp distance (width)
- 260 mm
- N - Lỗ lắp diameter
- 20 mm
- B - Distance mounting hole to shaft step
- 98 mm
- W - Vòng bi distance
- 470,5 mm
- W1 - Central shaft length
- 407,5 mm
- W2 - Right shaft end length
- 104 mm
- A1
- 50 mm
- A2
- 40 mm
- A3 - ZLG foot width
- 70 mm
- D - Đường kính bệ lắp vòng bi
- 170 mm
- Khối lượng
- 56 kg
- Vật liệu of Housing
- grey cast
- Lượng mỡ ban đầu
- 0,59 l
Associated Components - Option
- O - ring (optional)
- 170x7
Bu lông
- G - Fixing bolts
- M16
- Mô-men siết khuyến nghị fixing bolts
- 150 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
