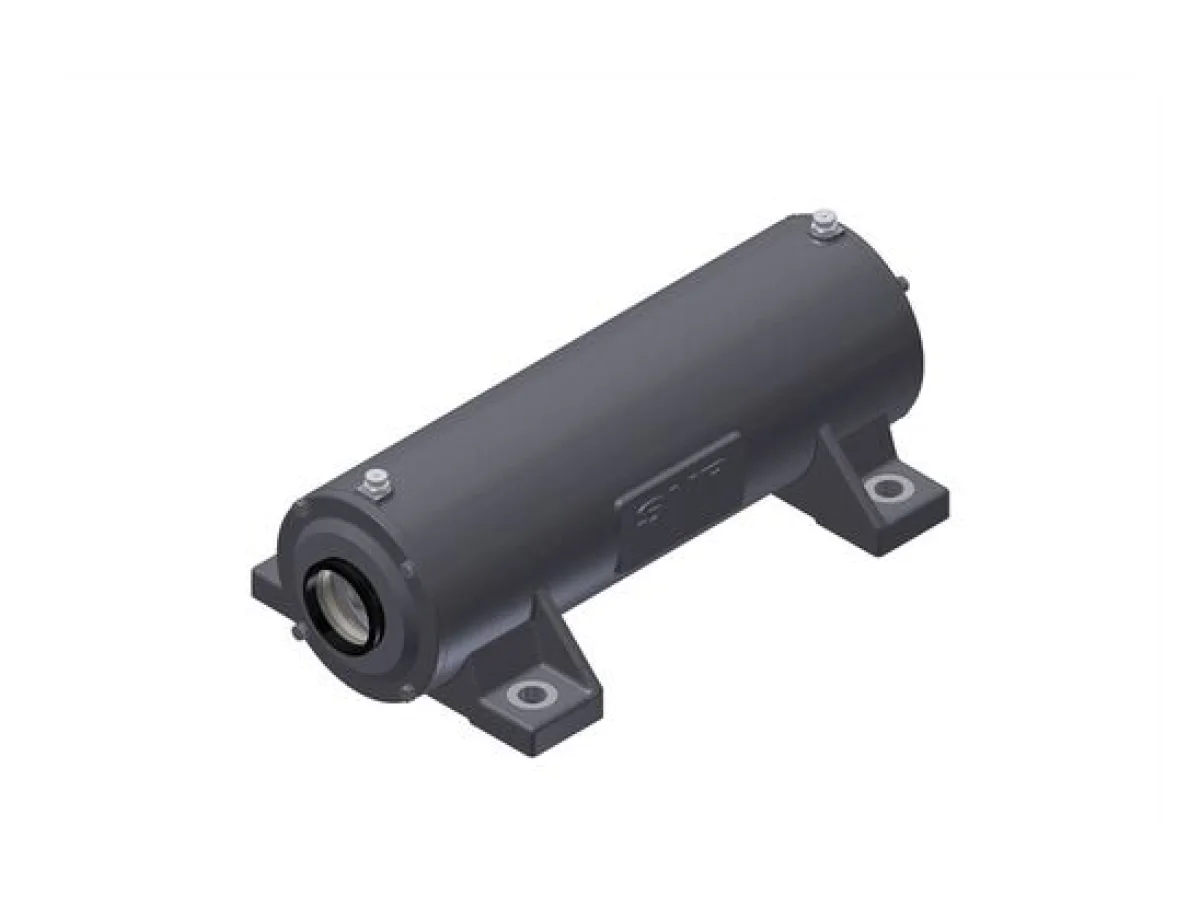

Vỏ gối đỡ NTN-SNR ZLG 319 AC được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

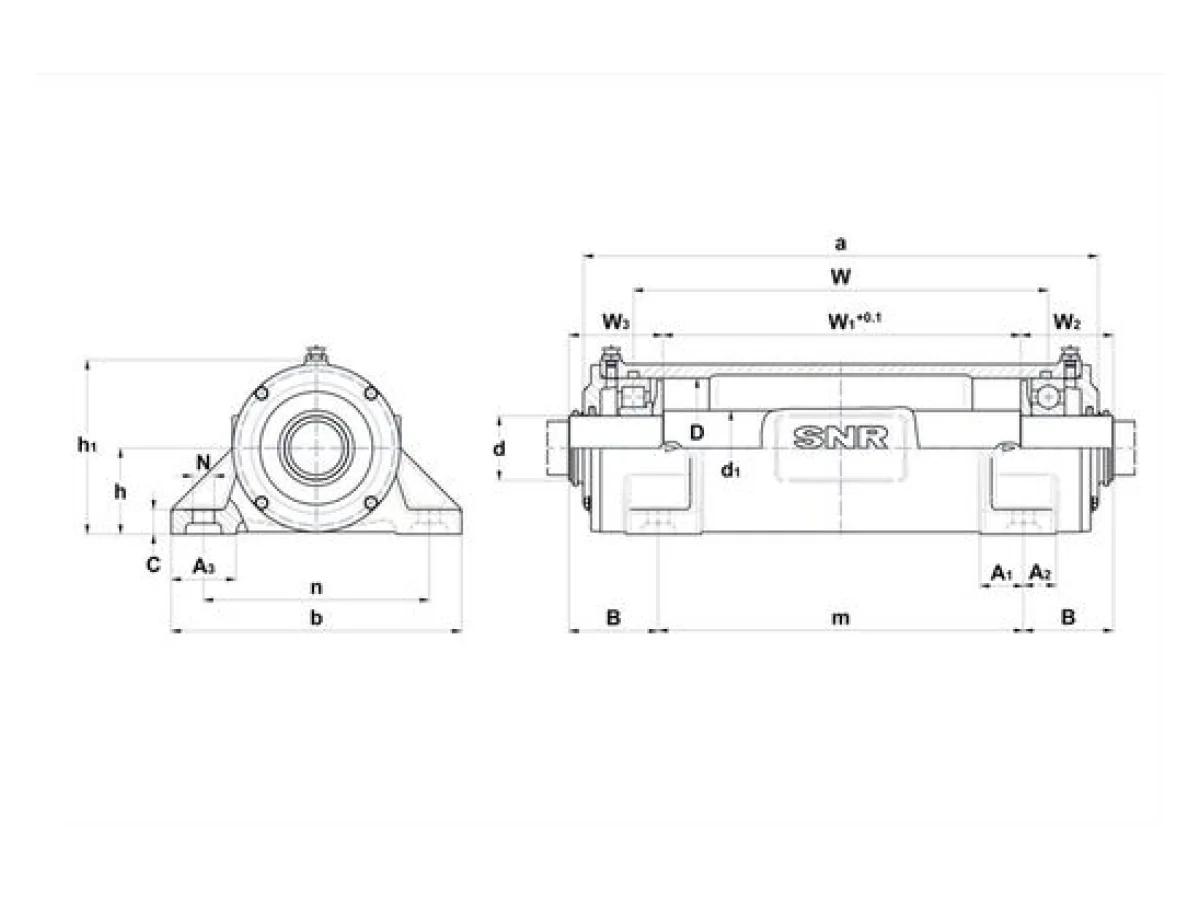

Thông số mã ZLG 319 AC
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 95 mm
- d1 - Đường kính trục between bearings
- 110 mm
- a - Chiều dài vỏ gối
- 633 mm
- b - Chiều rộng chân vỏ gối
- 400 mm
- c - Housing foot height
- 35 mm
- h - Chiều cao tâm vòng bi
- 125 mm
- h1 - Chiều cao vỏ gối
- 248 mm
- m - Lỗ lắp/punches distance (length)
- 480 mm
- n - Lỗ lắp distance (width)
- 320 mm
- N - Lỗ lắp diameter
- 24 mm
- B - Distance mounting hole to shaft step
- 92 mm
- W - Vòng bi distance
- 511,5 mm
- W1 - Central shaft length
- 442 mm
- W2 - Right shaft end length
- 110,5 mm
- A1
- 60 mm
- A2
- 50 mm
- A3 - ZLG foot width
- 90 mm
- D - Đường kính bệ lắp vòng bi
- 200 mm
- Khối lượng
- 82 kg
- Vật liệu of Housing
- grey cast
- Lượng mỡ ban đầu
- 0,734 l
Associated Components - Option
- O - ring (optional)
- 200x7
Bu lông
- G - Fixing bolts
- M20
- Mô-men siết khuyến nghị fixing bolts
- 290 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
