Hình ảnh và thông số kỹ thuật được đối chiếu theo mã NTN-SNR; Cát Sơn xác nhận lại cấu hình trước báo giá.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vỏ gối đỡ NTN-SNR ZLG 320 AC được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

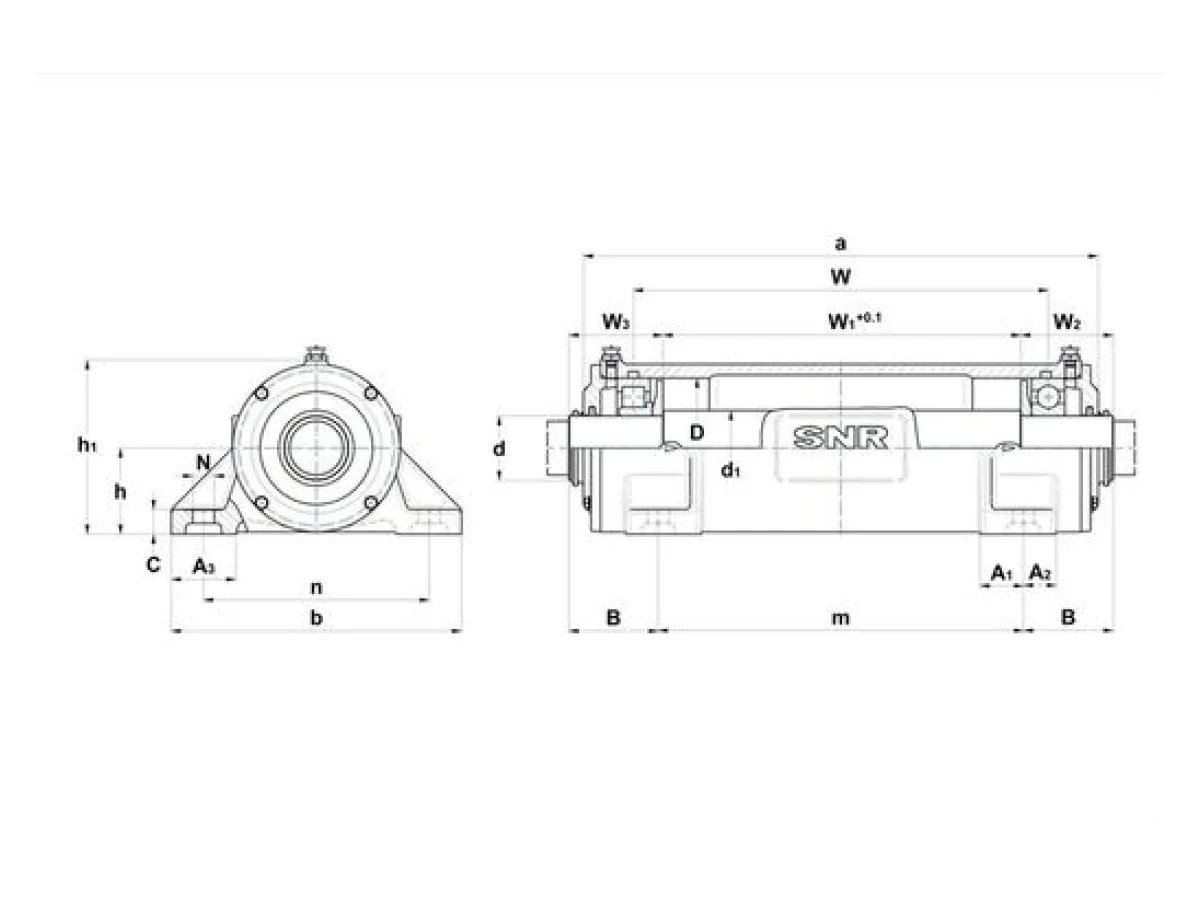

Thông số mã ZLG 320 AC
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 100 mm
- d1 - Đường kính trục between bearings
- 115 mm
- a - Chiều dài vỏ gối
- 673 mm
- b - Chiều rộng chân vỏ gối
- 400 mm
- c - Housing foot height
- 40 mm
- h - Chiều cao tâm vòng bi
- 130 mm
- h1 - Chiều cao vỏ gối
- 264 mm
- m - Lỗ lắp/punches distance (length)
- 500 mm
- n - Lỗ lắp distance (width)
- 320 mm
- N - Lỗ lắp diameter
- 24 mm
- B - Distance mounting hole to shaft step
- 102 mm
- W - Vòng bi distance
- 536,5 mm
- W1 - Central shaft length
- 465 mm
- W2 - Right shaft end length
- 118,5 mm
- A1
- 60 mm
- A2
- 50 mm
- A3 - ZLG foot width
- 80 mm
- D - Đường kính bệ lắp vòng bi
- 215 mm
- Khối lượng
- 93 kg
- Vật liệu of Housing
- grey cast
- Lượng mỡ ban đầu
- 0,954 l
Associated Components - Option
- O - ring (optional)
- 215x7
Bu lông
- G - Fixing bolts
- M20
- Mô-men siết khuyến nghị fixing bolts
- 290 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
