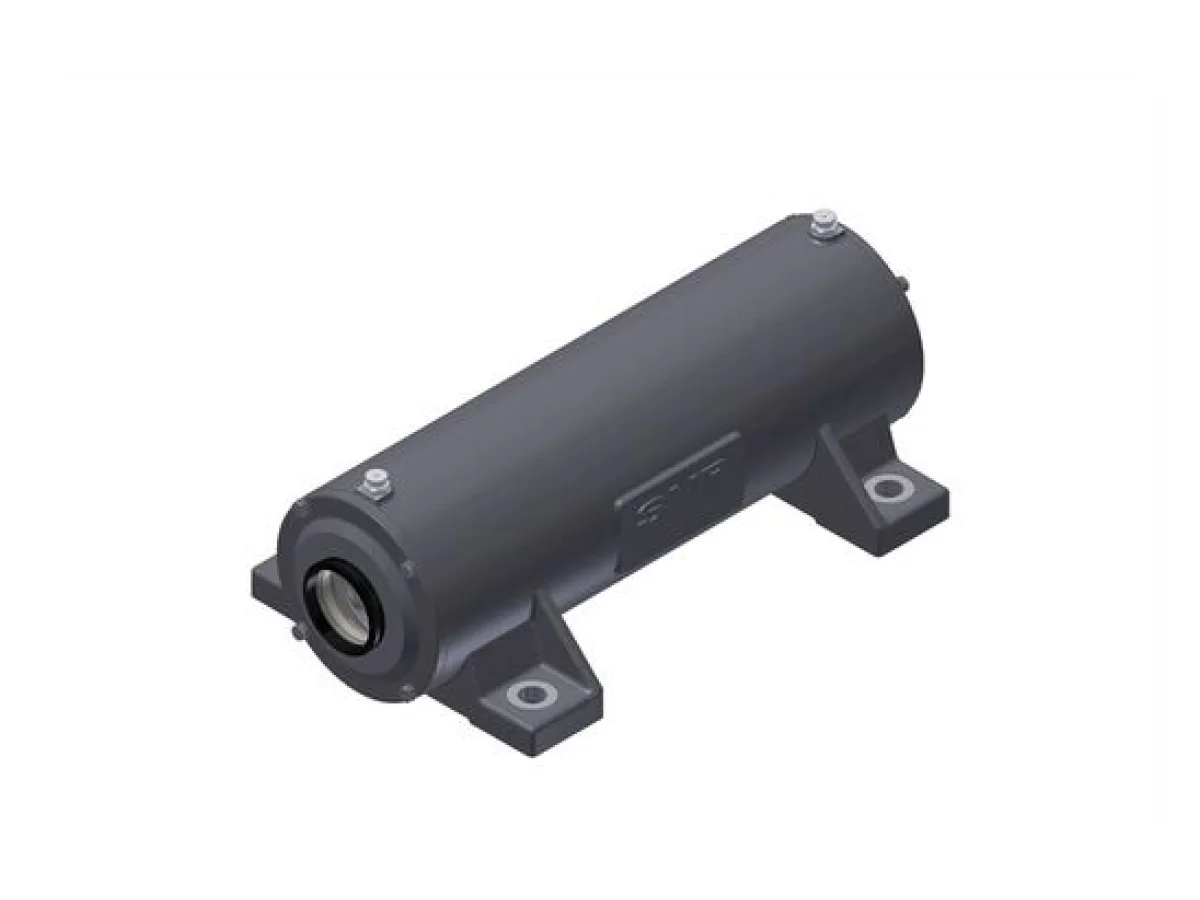

Vỏ gối đỡ NTN-SNR ZLG 322 AC được đối chiếu theo mã kỹ thuật chính thức của NTN-SNR. Bảng thông số, hình ảnh và tài liệu đi kèm giúp kiểm tra đúng cấu hình trước khi yêu cầu báo giá.

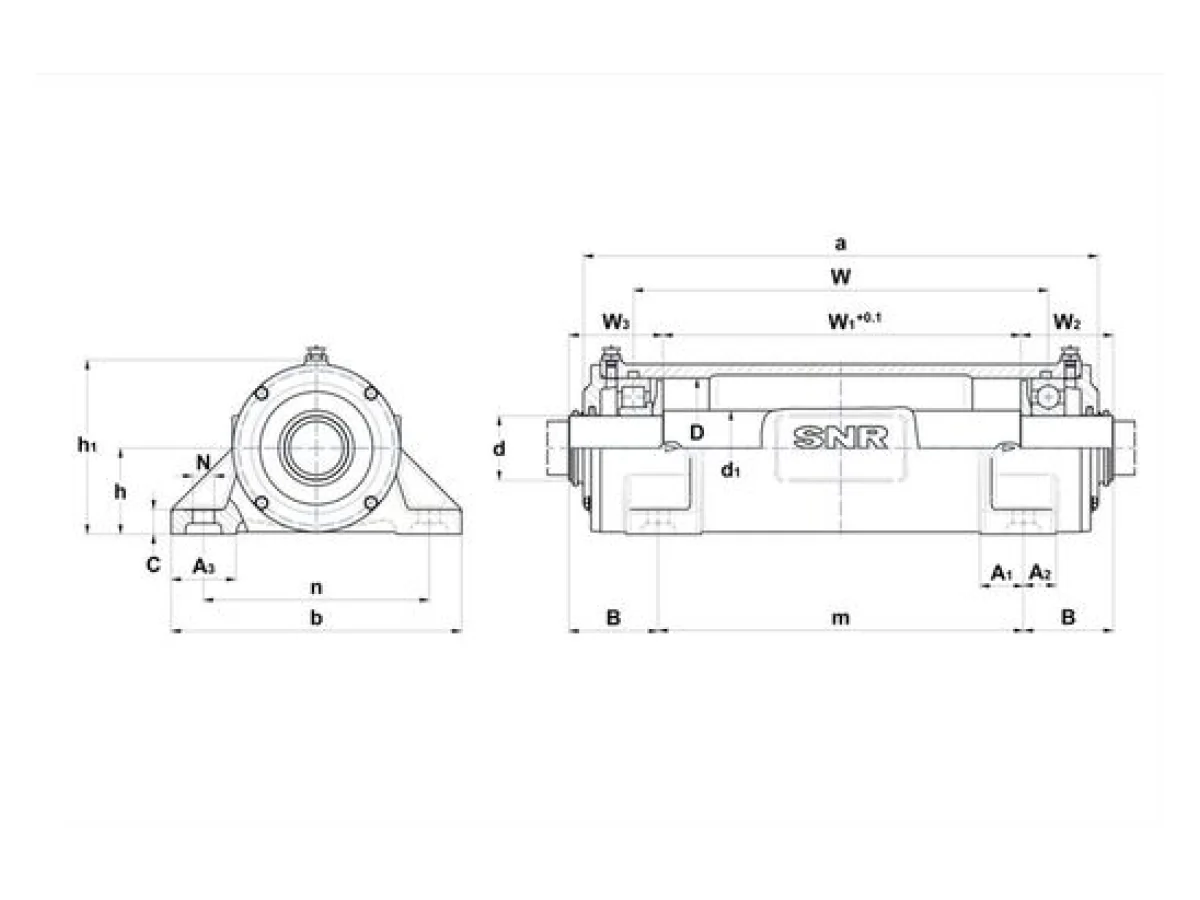

Thông số mã ZLG 322 AC
Thông số sản phẩm
- Thương hiệu
- SNR
- d - Đường kính trục
- 110 mm
- d1 - Đường kính trục between bearings
- 130 mm
- a - Chiều dài vỏ gối
- 678 mm
- b - Chiều rộng chân vỏ gối
- 450 mm
- c - Housing foot height
- 40 mm
- h - Chiều cao tâm vòng bi
- 150 mm
- h1 - Chiều cao vỏ gối
- 296 mm
- m - Lỗ lắp/punches distance (length)
- 520 mm
- n - Lỗ lắp distance (width)
- 380 mm
- N - Lỗ lắp diameter
- 26 mm
- B - Distance mounting hole to shaft step
- 96,5 mm
- W - Vòng bi distance
- 580,5 mm
- W1 - Central shaft length
- 506 mm
- W2 - Right shaft end length
- 102,5 mm
- A1
- 70 mm
- A2
- 60 mm
- A3 - ZLG foot width
- 100 mm
- D - Đường kính bệ lắp vòng bi
- 240 mm
- Khối lượng
- 110 kg
- Vật liệu of Housing
- grey cast
- Lượng mỡ ban đầu
- 0,749 l
Associated Components - Option
- O - ring (optional)
- 240x7
Bu lông
- G - Fixing bolts
- M24
- Mô-men siết khuyến nghị fixing bolts
- 500 N-m
- Cover bolts
- M8x25
- Mô-men siết khuyến nghị cover bolts
- 17 N-m
