Hình ảnh và thông số kỹ thuật của mã SSN002LL/LP09.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Vòng Bi NTN SSN002LL/LP09 thuộc nhóm Vòng bi cầu rãnh sâu NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã SSN002LL/LP09
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- d - Đường kính lỗ trục
- 15 mm
- D - Đường kính ngoài
- 32 mm
- B - Chiều rộng
- 9 mm
- rs - Bán kính góc lượn tối thiểu
- 0,3 mm
- Khe hở vòng bi
- CN
- Trọng lượng
- 0,03 kg
HIỆU SUẤT SẢN PHẨM
- C - Tải trọng động cơ bản danh định
- 4,3 kN
- C0 - Tải trọng tĩnh cơ bản danh định
- 2,86 kN
- f0 - Hệ số
- 13.9
- N lim - Tốc độ giới hạn cơ học
- 6600 tr/min
- Tmin - Nhiệt độ hoạt động tối thiểu
- -10 °C
- Tmax - Nhiệt độ hoạt động tối đa
- 80 °C

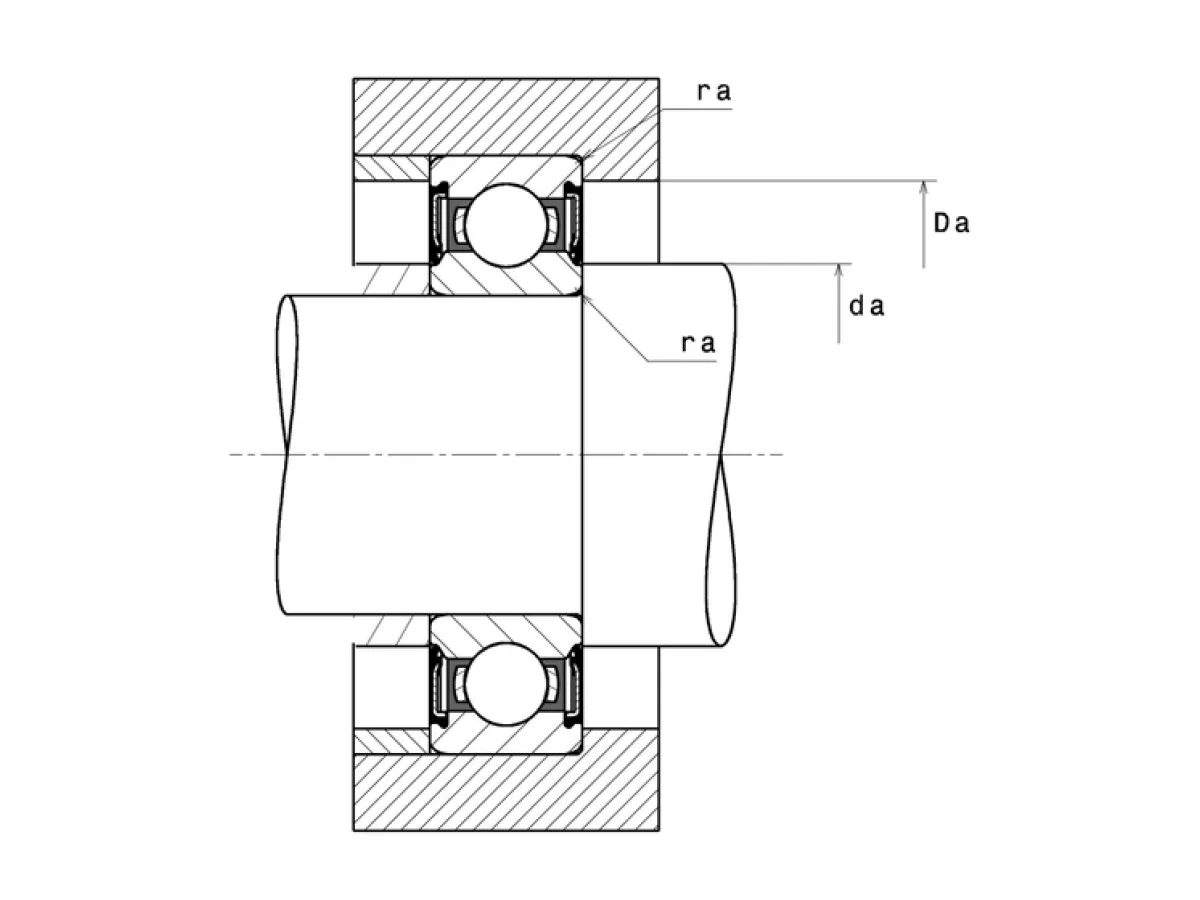

GIỚI HẠN
- da min - Đường kính vai tối thiểu IR
- 18,5 mm
- Da max - Đường kính vai tối đa OR
- 28 mm
- ra max - Bán kính góc lượn tối đa trục & vỏ
- 0,3 mm
HỖ TRỢ CHỌN MÃ NTN
Gửi mã đang dùng và điều kiện vận hành.
Cát Sơn hỗ trợ đối chiếu kích thước, kết cấu và điều kiện lắp đặt trước khi xác nhận báo giá.
