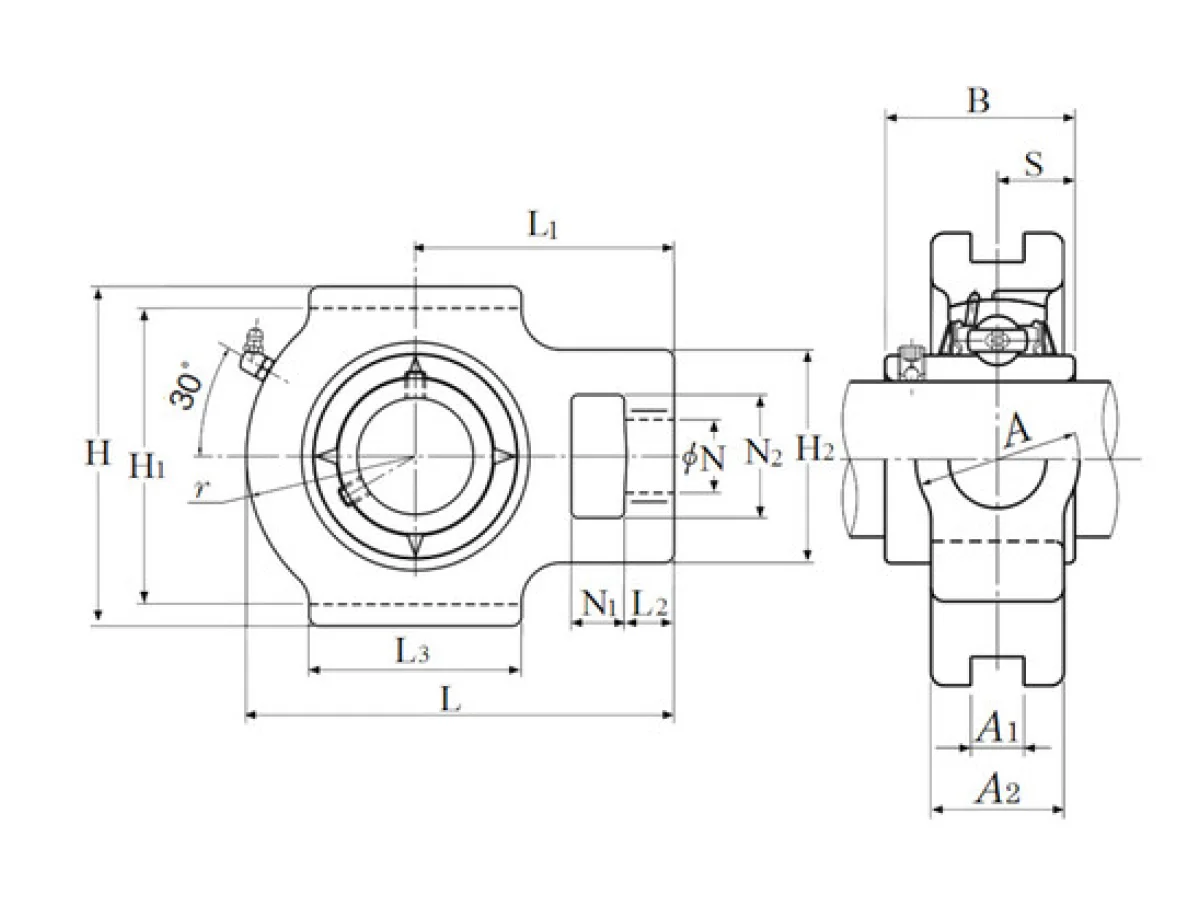

Hình ảnh và thông số kỹ thuật của mã UCT318.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Gối đỡ UCT318 thuộc nhóm Gối đỡ NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã UCT318
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- NTN
- Chiều rộng (HB2, C) (A)
- 110 mm
- Chiều rộng rãnh dẫn hướng (T) (A1)
- 32 mm
- Chiều rộng (T) (A2)
- 66 mm
- Chèn IR chiều rộng (B)
- 96 mm
- Đường kính lỗ khoan (đường kính trục)
- 90 mm
- Chiều cao tổng thể (T) (H)
- 255 mm
- Khoảng cách giữa đáy rãnh dẫn hướng (T) (H1)
- 228 mm
- Chiều cao của đầu gắn (T) (H2)
- 160 mm
- Chiều dài vỏ (T) (L)
- 312 mm
- Khoảng cách đến đường tâm ổ trục (T) (L1)
- 192 mm
- Độ dày của đầu gắn (T) (L2)
- 32 mm
- Chiều dài rãnh dẫn hướng (T) (L3)
- 175 mm
- Đường kính lỗ bu lông gắn (T, T2) (N)
- 57 mm
- N1 - Chiều dài khe cắm
- 46 mm
- N2 - Chiều cao của khe gắn
- 106 mm
- Bán kính (T) (r)
- 120 mm
- Khoảng cách mặt IR - giữa rãnh ổ trục (S)
- 40 mm
