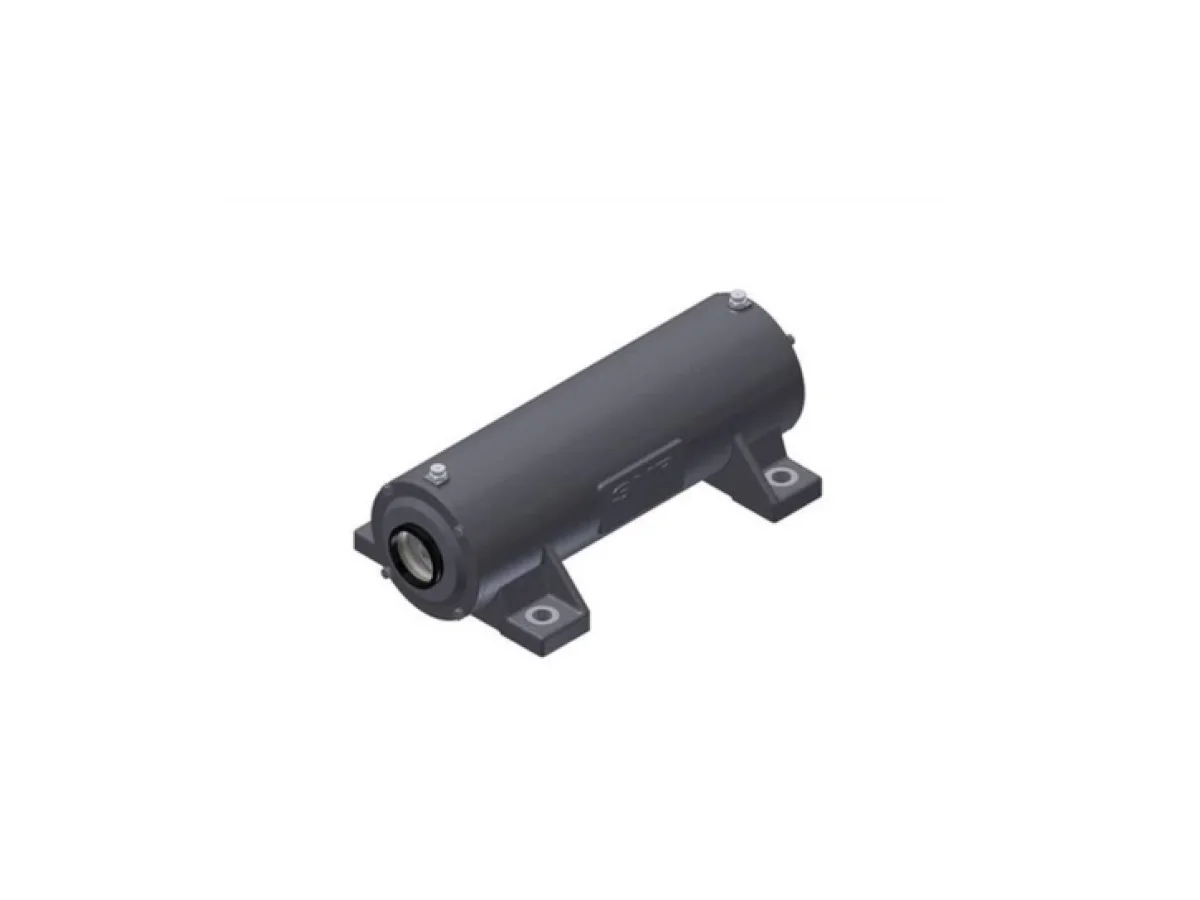

Hình ảnh và thông số kỹ thuật của mã ZLG 306 AB.
THÔNG TIN SẢN PHẨM
Mô tả và hướng dẫn lựa chọn
Gối đỡ 2 nửa ZLG 306 AB thuộc nhóm Gối đỡ 2 nửa NTN. Các bảng bên dưới tổng hợp kích thước, tải trọng, tốc độ và giới hạn lắp đặt có trong dữ liệu kỹ thuật của mã.
Khi yêu cầu báo giá, vui lòng cung cấp đúng mã, số lượng và điều kiện vận hành để Cát Sơn hỗ trợ đối chiếu cấu hình.
Thông số mã ZLG 306 AB
THÔNG SỐ KỸ THUẬT
- Thương hiệu / Hãng sản xuất
- SNR
- d - Đường kính trục
- 30 mm
- d1 - Đường kính trục giữa các ổ trục
- 40 mm
- d3 - Ống lót đường kính ngoài
- 35 mm
- a - Chiều dài vỏ gối
- 235 mm
- b - Chiều rộng chân vỏ gối
- 170 mm
- c - Chiều cao chân vỏ gối
- 16 mm
- h - Chiều cao tâm ổ trục
- 50 mm
- h1 - Chiều cao vỏ gối
- 100 mm
- m - Khoảng cách lỗ lắp/đục (chiều dài)
- 150 mm
- n - Khoảng cách lỗ lắp (chiều rộng)
- 130 mm
- N - Đường kính lỗ lắp
- 15 mm
- B - Khoảng cách lỗ lắp đến bậc trục
- 53 mm
- W - Khoảng cách vòng bi
- 174,5 mm
- W1 - Chiều dài trục trung tâm
- 141,5 mm
- W2 - Chiều dài đầu trục phải
- 57 mm
- A1
- 30 mm
- A2
- 20 mm
- A3 - Chiều rộng chân ZLG
- 40 mm
- D - Đường kính đáy vòng bi
- 72 mm
- Trọng lượng
- 8 kg
- Vật liệu gối
- grey cast
- Lượng mỡ ban đầu
- 46 cm³
CÁC THÀNH PHẦN LIÊN QUAN - TÙY CHỌN
- O-ring (tuỳ chọn)
- 72x4
BU LÔNG
- G - Bu lông cố định
- M12
- Bu lông cố định mô-men xoắn được khuyến nghị
- 65 N-m
- Bu lông nắp
- M6x20
- Bu lông nắp mô-men xoắn được khuyến nghị
- 7 N-m
THÀNH PHẦN KIT
- Vòng bi
- 6306 C3
- V-ring
- V-35S
- Nỉ
- Fl 8
