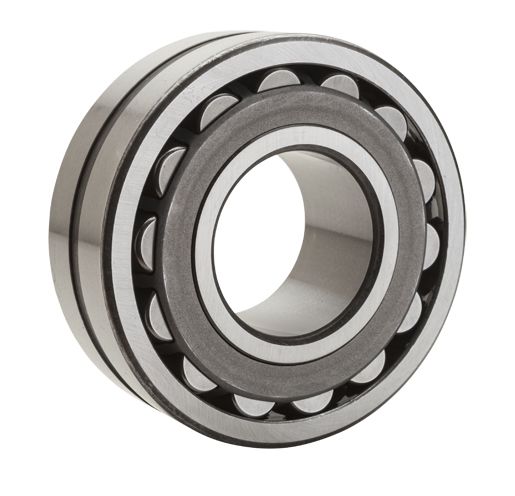

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.
MÃ SẢN PHẨM
22316EF800
Shaker Screen Spherical Roller Bearing w/ Standard Bore
d80,000 mmĐường kính trong
D170,000 mmĐường kính ngoài
B58,000 mmĐộ rộng
Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác
infos@catson.com.vn
DỮ LIỆU KỸ THUẬT
Thông số của mã 22316EF800
Đơn vị
Thông số kỹ thuật
- Loại
- Shaker Screen Spherical Roller Bearing
- Kiểu lỗ
- Round
- Vật liệu
- Through Hardened Steel
- Kiểu vòng cách
- Machined
- Vật liệu vòng cách
- Brass
- e
- 0.34
- Y1
- 2.00
- Y2
- 2.98
- Y0
- 1.96
- Series
- 223
- Khe hở trong hướng kính
- C4
- Ring Modification
- Plain
- Tolerance
- JIS-0 RBEC-1
- Tải trọng tĩnh
- 522000 N 117000 lbf
- Tải trọng động
- 515000 N 116000 lbf
- Kiểu che kín
- Open
- Weight
- 6.200 kg 13.669 lb
- Khoảng nhiệt độ làm việc
- -40 to 200 ºC -40 to 400 ºF
Thông số kích thước
- d – đường kính trong
- 80.000 mm 3.1496 in
- D – đường kính ngoài
- 170.000 mm 6.6929 in
- B – độ rộng
- 58.000 mm 2.2835 in
- d1
- 101.000 mm 3.9764 in
- D1
- 158.000 mm 6.2205 in
- r – bán kính góc lượn
- 2.100 mm 0.0827 in
- W0
- 10.400 mm 0.4094 in
- d0
- 5.000 mm 0.1969 in
- da nhỏ nhất
- 92.000 mm 3.6220 in
- Da lớn nhất
- 158.000 mm 6.2205 in
- ras lớn nhất
- 2.100 mm 0.0827 in
