Spherical-Roller-Bearings-Standard-Bore – 22317EMD1

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

22317EMD1

Spherical Roller Bearing w/ Standard Bore & Oil Groove, 223 Series

d85,000 mmĐường kính trong

D180,000 mmĐường kính ngoài

B60,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã 22317EMD1

Đơn vị

Thông số kỹ thuật

Loại: Spherical Roller Bearing
Kiểu lỗ: Round
Vật liệu: Through Hardened Steel
Kiểu vòng cách: Machined
Vật liệu vòng cách: Brass
Tốc độ giới hạn – dầu: 3200 RPM
Tốc độ giới hạn – mỡ: 2600 RPM
e: 0.32
Y1: 2.09
Y2: 3.11
Y0: 2.04
Series: 223
Khe hở trong hướng kính: CN
Ring Modification: Plain
Tolerance: JIS-0 RBEC-1
Tải trọng tĩnh: 604000 N
Tải trọng động: 599000 N
Kiểu che kín: Open
Weight: 7.290 kg
Khoảng nhiệt độ làm việc: -40 to 200 ºC

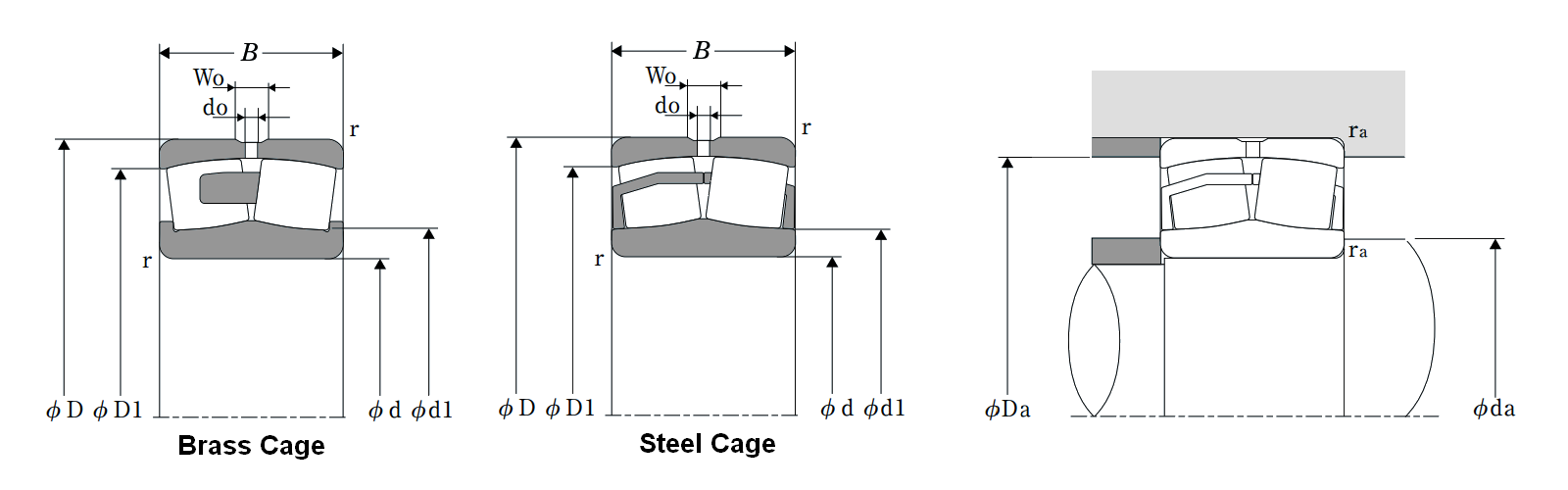

Thông số kích thước

d – đường kính trong: 85.000 mm
D – đường kính ngoài: 180.000 mm
B – độ rộng: 60.000 mm
d1: 107.000 mm
D1: 157.000 mm
r – bán kính góc lượn: 3.000 mm
W0: 11.000 mm
d0: 5.000 mm
da nhỏ nhất: 99.000 mm
Da lớn nhất: 166.000 mm
ras lớn nhất: 3.000 mm
