MÃ SẢN PHẨM

2TS2-NU214HSL1BX-05

Cylindrical Roller Bearing - Separable, Plain Inner Ring, Outer Ring w/ Two Ribs - NU Type

d70,000 mmĐường kính trong

D125,000 mmĐường kính ngoài

B24,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã 2TS2-NU214HSL1BX-05

Đơn vị

Thông số kỹ thuật

Loại: Cylindrical Roller Bearing
Kiểu lỗ: Round
Vật liệu: Hardened Alloy Steel
Vật liệu vòng cách: High Strength 2 piece Machined Brass
Cấp chính xác: ISO Class 0
Cấu hình: One
Tolerance: ISO Class 0 (RBEC 1)
Oil Hole: w/o Oil Hole
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 95000 N
Tải trọng động: 83500 N
Kiểu che kín: Open
Weight: 1.300 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

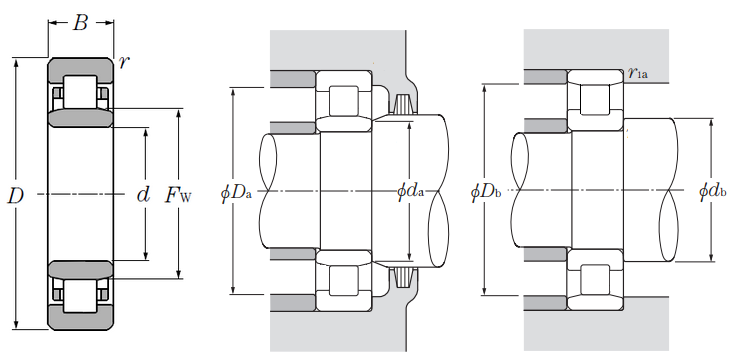

Thông số kích thước

d – đường kính trong: 70.000 mm
D – đường kính ngoài: 125.000 mm
B – độ rộng: 24.000 mm
Fw: 84.500 mm
Outer Ring Rib I.D.: 105.800 mm
r – bán kính góc lượn: 1.500 mm
