Duplex Angular Contact Ball Bearings – 7000DB

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

7000DB

Duplex Angular Contact Ball Bearing - Back-to-Back Arrangement

d10,000 mmĐường kính trong

D26,000 mmĐường kính ngoài

B8,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã 7000DB

Đơn vị

Thông số kỹ thuật

Loại: Angular Contact Ball Bearing
Kiểu lỗ: Round
Vật liệu: High Carbon Chrome Steel
Kiểu vòng cách: Fiber Glass Reinforced
Vật liệu vòng cách: Nylon
Vật liệu bi: Steel
Tốc độ giới hạn – dầu: 31000 RPM
Tốc độ giới hạn – mỡ: 23000 RPM
Cấp chính xác: ISO Class 0
Cấu hình: Two
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 4150 N
Tải trọng động: 7500 N
Kiểu che kín: Open
Weight: 0.040 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

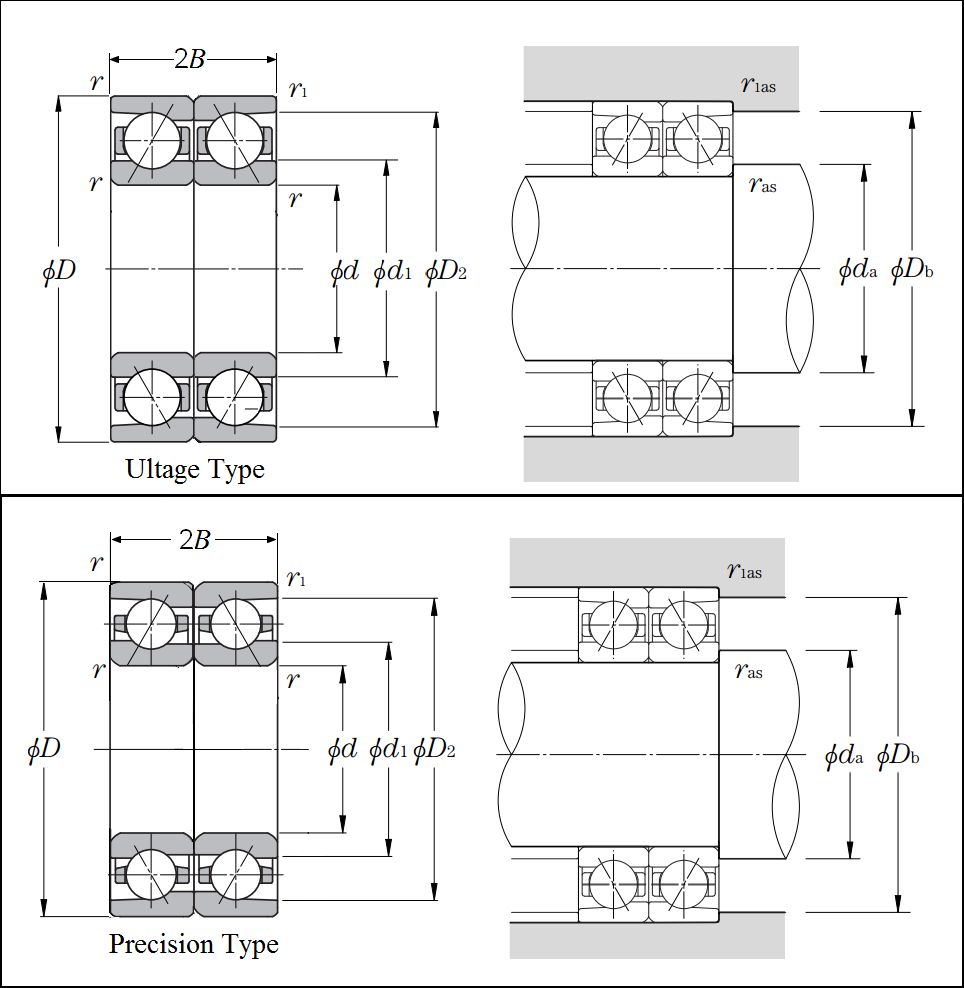

Thông số kích thước

d – đường kính trong: 10.000 mm
D – đường kính ngoài: 26.000 mm
B – độ rộng: 8.000 mm
2B: 16.000 mm
d1: 15.200 mm
d2: 14.000 mm
D1: 20.400 mm
D2: 22.900 mm
r – bán kính góc lượn: 0.300 mm
r1: 0.150 mm
Contact Angle: 30 º
da nhỏ nhất: 12.500 mm
Da lớn nhất: 23.500 mm
Db max: 24.800 mm
ras lớn nhất: 0.300 mm
r1as max: 0.150 mm
