Duplex Angular Contact Ball Bearings – 7002CVDUJ74

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNOpen

MÃ SẢN PHẨM

7002CVDUJ74

Duplex Angular Contact Ball Bearing, High Precision - Universal Flush Ground

d15,000 mmĐường kính trong

D32,000 mmĐường kính ngoài

B9,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã 7002CVDUJ74

Đơn vị

Thông số kỹ thuật

Loại: Angular Contact Ball Bearing
Kiểu lỗ: Round
Vật liệu: High Carbon Chrome Steel
Kiểu vòng cách: Stratified
Vật liệu vòng cách: Phenolic
Vật liệu bi: Steel
Cấp chính xác: ISO Class 4
Cấu hình: Two
Preload: Light
Kiểu che kín: Open
Khoảng nhiệt độ làm việc: -40 to 120 ºC

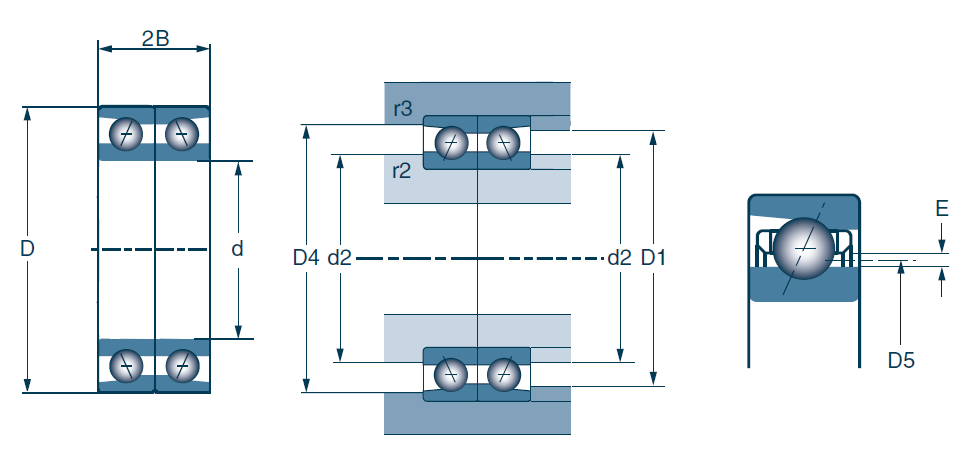

Thông số kích thước

d – đường kính trong: 15.000 mm
D – đường kính ngoài: 32.000 mm
B – độ rộng: 9.000 mm
2B: 18.000 mm
r2 max: 0.300 mm
r3 max: 0.150 mm
Contact Angle: 15 º
d2: 20.200 mm
D1: 26.900 mm
D4: 28.200 mm
D5: 22.000 mm
E: 1.650 mm
