Bearing-Insert-Eccentric-Locking-Collar-Narrow-Wide-Ring-Spherical-OD – A-JEL211-203D1

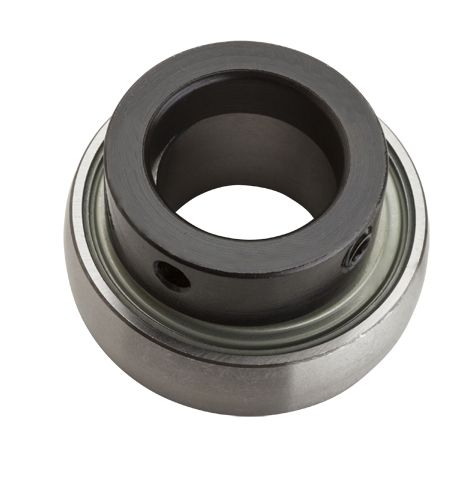

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

A-JEL211-203D1

Bearing Insert w/ Eccentric Locking Collar, Narrow Inner Ring - Spherical O.D.

d55,563 mmĐường kính trong

D100,000 mmĐường kính ngoài

B32,500 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã A-JEL211-203D1

Đơn vị

Thông số kỹ thuật

Loại: Insert Bearing
Kiểu lỗ: Round
Bearing Type: Ball Bearing
Vật liệu: Through Hardened Steel
Vật liệu bi: Steel
Tốc độ giới hạn – mỡ: 2900 RPM
Seal Type: Contact
Seal Material: Nitrile Rubber
Performance: Standard Duty
Cấu hình: One
Locking Device: Eccentric Locking Collar
Locking Device Part Number: EL211-203
Lubrication: Relubricatable
Basic Outer Ring: 211
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 29200 N
Tải trọng động: 43500 N
Kiểu che kín: Double Sealed
Weight: 4.080 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Specifications

Radial Dynamic Load Rating: 43500 N
Radial Static Load Rating: 29200 N

Thông số kích thước

d – đường kính trong: 55.563 mm
D – đường kính ngoài: 100.000 mm
C: 24.000 mm
B – độ rộng: 32.500 mm
B1: 48.400 mm
r – bán kính góc lượn: 2.000 mm
ds: 3/8-24 UNF
G: 8.000 mm
d3: 76.000 mm
B5: 20.700 mm
S1: 36.400 mm
S: 12.000 mm
