Bearing-Insert-Set-Screw-Wide-Inner-Ring-Spherical-OD – A-UC211-203D1

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

A-UC211-203D1

Ultra Class Bearing Insert w/ Set Screw, Wide Inner Ring - Spherical O.D.

d55,563 mmĐường kính trong

D100,000 mmĐường kính ngoài

B55,600 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã A-UC211-203D1

Đơn vị

Thông số kỹ thuật

Loại: Insert Bearing
Kiểu lỗ: Round
Bearing Type: Ball Bearing
Vật liệu: Through Hardened Steel
Vật liệu bi: Steel
Tốc độ giới hạn – mỡ: 2900 RPM
Seal Type: Contact
Seal Material: Nitrile Rubber
Precision Rating: ISO Class 0
Performance: Standard Duty
Locking Device: Set Screw
Lubrication: Outer Ring
Basic Outer Ring: 211
Clearance: CN
Tải trọng tĩnh: 29200 N
Tải trọng động: 43500 N
Kiểu che kín: Double Sealed
Weight: 1.020 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Specifications

Radial Dynamic Load Rating: 43500 N
Lubrication: Outer Ring
Radial Static Load Rating: 29200 N

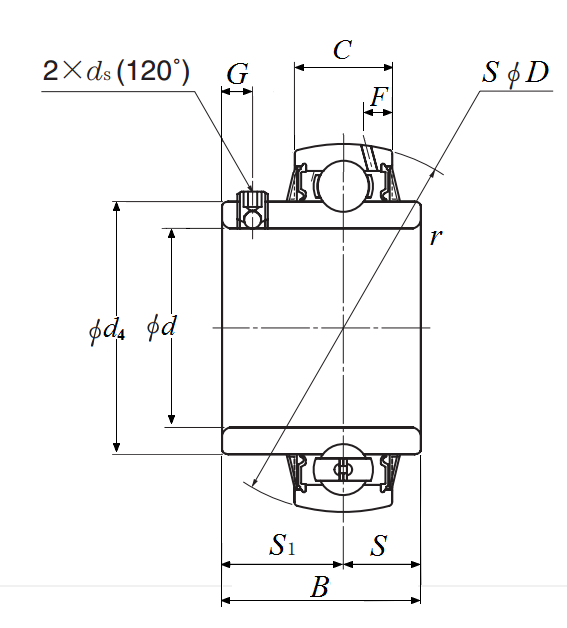

Thông số kích thước

d – đường kính trong: 55.563 mm
D – đường kính ngoài: 100.000 mm
C: 25.000 mm
B – độ rộng: 55.600 mm
r – bán kính góc lượn: 2.000 mm
ds: 5/16-24 UNF
G: 9.000 mm
d4: 69.000 mm
S1: 33.400 mm
S: 22.200 mm
F: 6.000 mm
