Ultra-Class-Bearing-Insert-Eccentric-Locking-Collar-Wide-Inner-Ring-Spherical-O.D – A-UEL211-202D1

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

A-UEL211-202D1

Ultra Class Bearing Insert w/ Eccentric Locking Collar, Wide Inner Ring - Spherical O.D.

d53,975 mmĐường kính trong

D100,000 mmĐường kính ngoài

B55,500 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã A-UEL211-202D1

Đơn vị

Thông số kỹ thuật

Loại: Insert Bearing
Kiểu lỗ: Round
Bearing Type: Ball Bearing
Vật liệu: Black Oxide
Vật liệu bi: Steel
Tốc độ giới hạn – mỡ: 2850 RPM
Seal Type: Contact
Seal Material: Nitrile Rubber
Performance: Standard Duty
Cấu hình: One
Locking Device: Eccentric Locking Collar
Locking Device Part Number: EL211-202
Lubrication: Outer Ring
Basic Outer Ring: 211
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 29200 N
Tải trọng động: 43500 N
Kiểu che kín: Double Sealed
Weight: 1.370 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Specifications

Radial Dynamic Load Rating: 43500 N
Lubrication: Outer Ring
Radial Static Load Rating: 29200 N

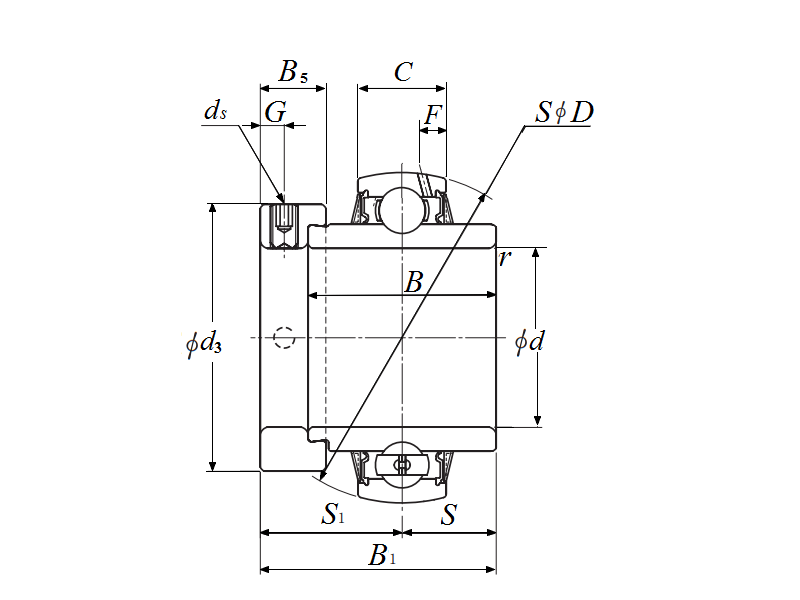

Thông số kích thước

d – đường kính trong: 53.975 mm
D – đường kính ngoài: 100.000 mm
C: 25.000 mm
B – độ rộng: 55.500 mm
B1: 71.400 mm
r – bán kính góc lượn: 2.000 mm
ds: 3/8-24 UNF
G: 8.000 mm
d3: 76.000 mm
B5: 20.700 mm
S1: 43.600 mm
S: 27.800 mm
F: 6.000 mm
