Bearing-Insert-Eccentric-Locking-Collar-Narrow-Inner-Ring-Cylindrical-OD-Snap-Ring-Groove – AELS202-009N

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNDouble Sealed

MÃ SẢN PHẨM

AELS202-009N

Bearing Insert w/ Eccentric Locking Collar, Narrow Inner Ring - Cylindrical O.D., Snap Ring Groove

d14,288 mmĐường kính trong

D40,000 mmĐường kính ngoài

B19,000 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã AELS202-009N

Đơn vị

Thông số kỹ thuật

Loại: Insert Bearing
Kiểu lỗ: Round
Bearing Type: Ball Bearing
Vật liệu: Through Hardened Steel
Vật liệu bi: Steel
Tốc độ giới hạn – mỡ: 10000 RPM
Seal Type: Contact
Seal Material: Nitrile Rubber
Performance: Standard Duty
Locking Device: Eccentric Locking Collar
Locking Device Part Number: EL202-009
Lubrication: Non-Relubricatable
Collar Number: EL202-009
Basic Outer Ring: 202
Tải trọng tĩnh: 4600 N
Tải trọng động: 9600 N
Kiểu che kín: Double Sealed
Weight: 0.118 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

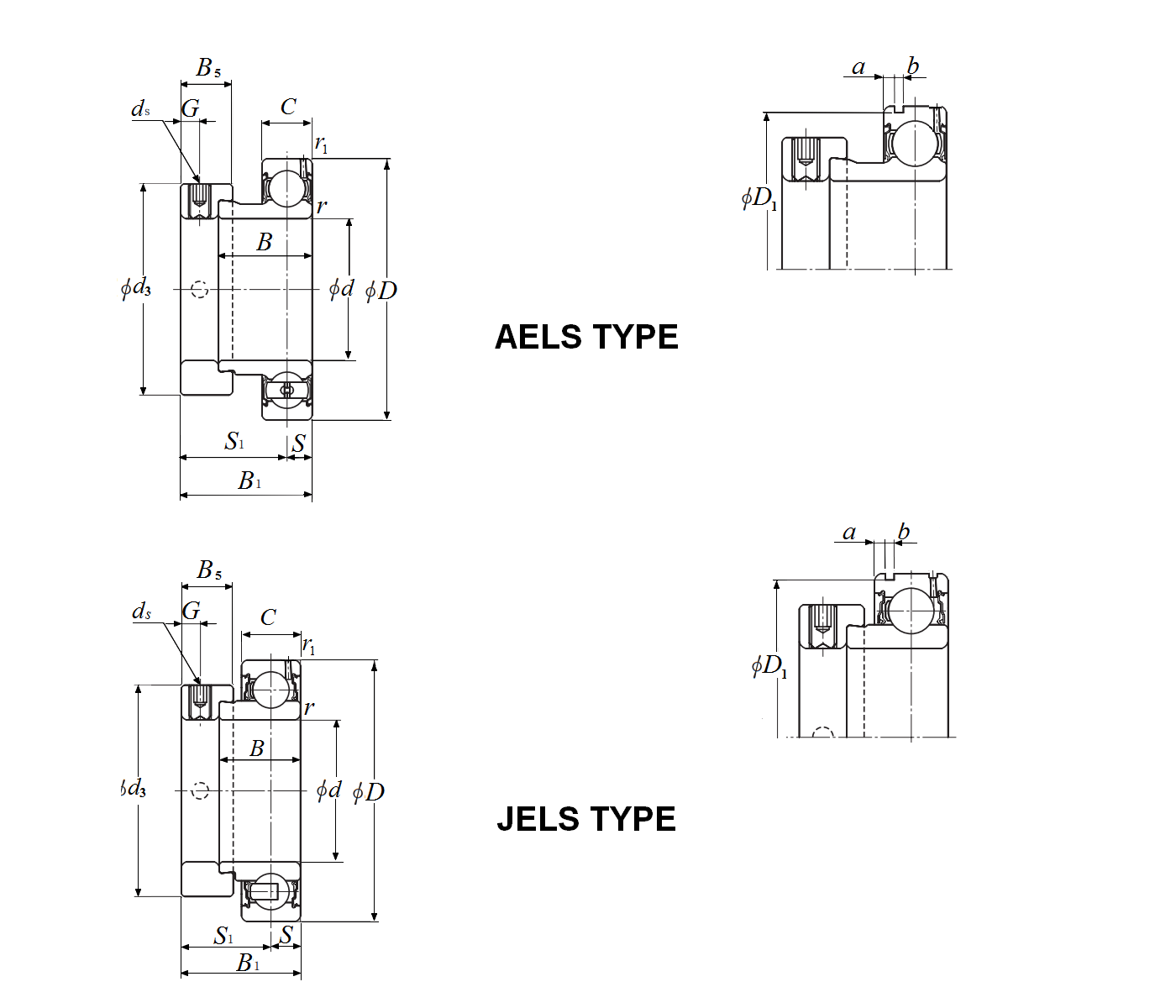

Thông số kích thước

d – đường kính trong: 14.288 mm
D – đường kính ngoài: 40.000 mm
C: 12.000 mm
B – độ rộng: 19.000 mm
B1: 28.600 mm
r – bán kính góc lượn: 0.600 mm
ds: 1/4-28 UNF
G: 4.800 mm
d3: 29.000 mm
B5: 13.600 mm
S1: 22.100 mm
S: 6.500 mm
r1: 0.600 mm
b: 1.500 mm
a: 1.980 mm
D1: 38.100 mm
