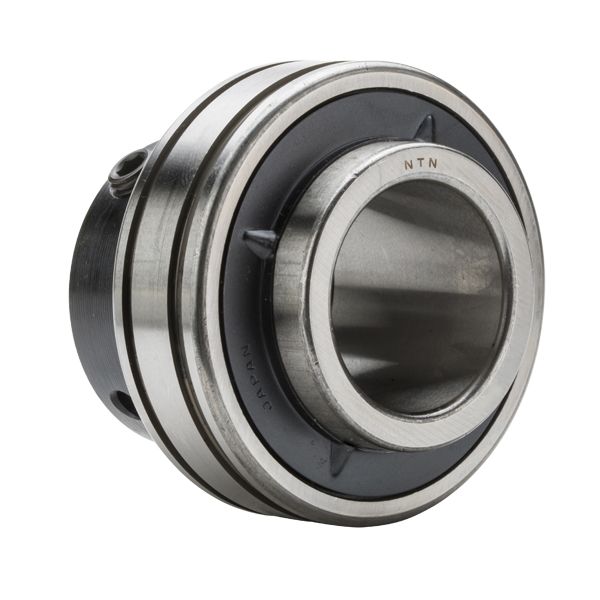

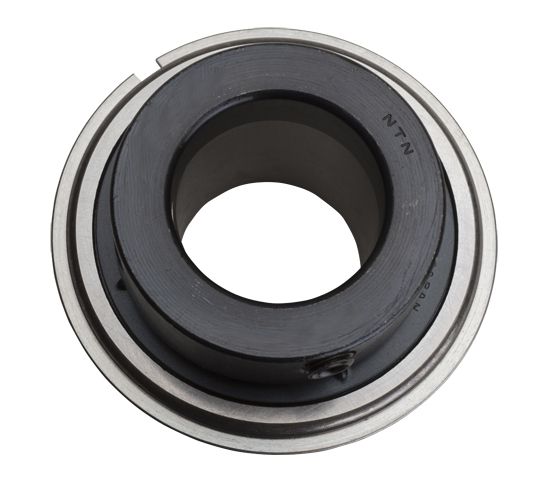

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.
MÃ SẢN PHẨM
AELS205-015D1NR
Bearing Insert w/ Eccentric Locking Collar, Narrow Inner Ring - Cylindrical O.D., Snap Ring
d23,813 mmĐường kính trong
D52,000 mmĐường kính ngoài
B21,500 mmĐộ rộng
Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác
infos@catson.com.vn
DỮ LIỆU KỸ THUẬT
Thông số của mã AELS205-015D1NR
Đơn vị
Thông số kỹ thuật
- Loại
- Insert Bearing
- Kiểu lỗ
- Round
- Bearing Type
- Ball Bearing
- Vật liệu
- Through Hardened Steel
- Vật liệu bi
- Steel
- Tốc độ giới hạn – mỡ
- 5900 RPM
- Seal Type
- Contact
- Seal Material
- Nitrile Rubber
- Performance
- Standard Duty
- Locking Device
- Eccentric Locking Collar
- Lubrication
- Relubricatable
- Collar Number
- EL205
- Basic Outer Ring
- 205
- Khe hở trong hướng kính
- CN
- Tải trọng tĩnh
- 7850 N 1765 lbf
- Tải trọng động
- 14000 N 3147 lbf
- Kiểu che kín
- Double Sealed
- Weight
- 0.200 kg 0.450 lb
- Khoảng nhiệt độ làm việc
- -40 to 120 ºC -40 to 250 ºF
Specifications
- Radial Dynamic Load Rating
- 14000 N 3147 lbf
- Radial Static Load Rating
- 7850 N 1765 lbf

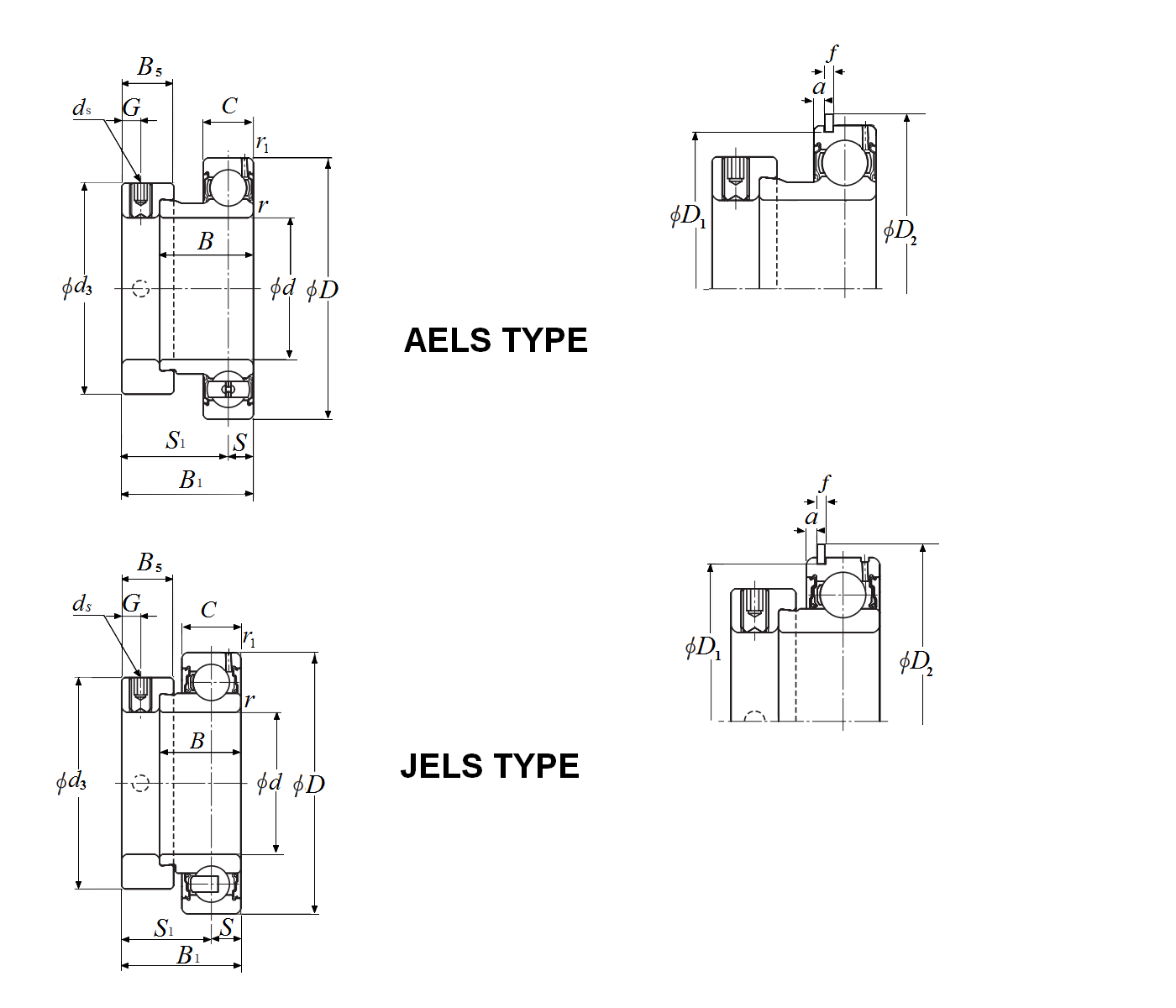

Thông số kích thước
- d – đường kính trong
- 23.813 mm 0.9380 in
- D – đường kính ngoài
- 52.000 mm 2.0472 in
- C
- 15.000 mm 0.5906 in
- B – độ rộng
- 21.500 mm 0.8465 in
- B1
- 31.000 mm 1.2205 in
- r – bán kính góc lượn
- 1.000 mm 0.0394 in
- ds
- 1/4-28 UNF
- G
- 4.800 mm 0.1890 in
- d3
- 38.000 mm 1.4961 in
- B5
- 13.500 mm 0.5315 in
- S1
- 23.500 mm 0.9252 in
- S
- 7.500 mm 0.2953 in
- r1
- 0.600 mm 0.0236 in
- a
- 2.380 mm 0.0937 in
- D1
- 49.730 mm 1.9579 in
- D2
- 57.9 mm 2.2795 in
- f
- 1.120 mm 0.0441 in
