Bearing-Insert-Cylindrical-O.D-Snap-Ring-Groove – ALS206-104N

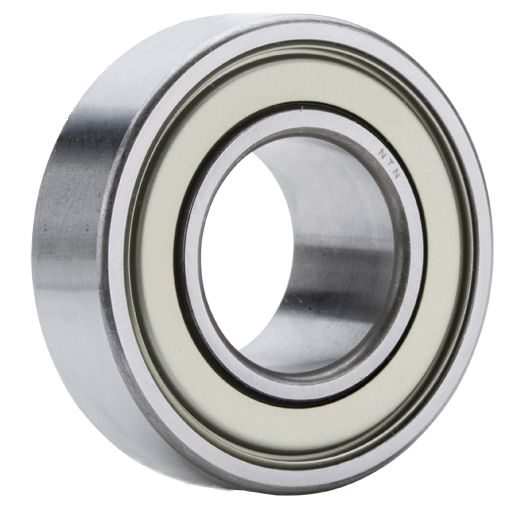

Ảnh đại diện dùng chung cho các mã cùng cấu hình; thông số bên phải là của riêng mã này.

NTNVòng bi công nghiệp

MÃ SẢN PHẨM

ALS206-104N

Bearing Insert - Cylindrical O.D., Snap Ring Groove

d31,750 mmĐường kính trong

D62,000 mmĐường kính ngoài

B23,800 mmĐộ rộng

YÊU CẦU BÁO GIÁ Quay lại tra cứu

Cát Sơn xác nhận lại trước báo giáĐúng mã · đúng khe hở · đúng cấp chính xác

infos@catson.com.vn

DỮ LIỆU KỸ THUẬT

Thông số của mã ALS206-104N

Đơn vị

Thông số kỹ thuật

Loại: Insert Bearing
Kiểu lỗ: Round
Bearing Type: Ball Bearing
Vật liệu: Through Hardened Steel
Vật liệu bi: Steel
Tốc độ giới hạn – mỡ: 4900 RPM
Seal Type: Contact
Seal Material: Nitrile Rubber
Performance: Standard Duty
Lubrication: Non-Relubricatable
Khe hở trong hướng kính: CN
Tải trọng tĩnh: 11300 N
Tải trọng động: 19500 N
Weight: 0.220 kg
Khoảng nhiệt độ làm việc: -40 to 120 ºC

Specifications

Radial Dynamic Load Rating: 19500 N
Radial Static Load Rating: 11300 N

Thông số kích thước

d – đường kính trong: 31.750 mm
D – đường kính ngoài: 62.000 mm
C: 16.000 mm
B – độ rộng: 23.800 mm
B1: 35.700 mm
r – bán kính góc lượn: 1.000 mm
S: 9.000 mm
r1: 0.600 mm
b: 2.050 mm
a: 3.180 mm
D1: 59.600 mm
